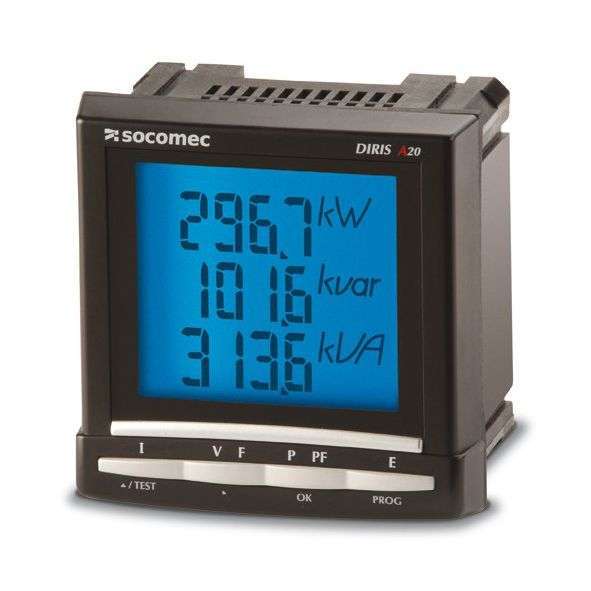

DIRIS A20 Анализатор параметров электрической сети

DIRIS A20 Анализатор параметров электрической сети

DIRIS A20 - это цифровой анализатор показателей качества электроэнергии с функцией обнаружения и графического отображения событий и аномалий электрической энергии. Этот анализатор позволяет операторам проводить точные измерения и анализы электрических параметров, что важно для обеспечения надежной и безопасной работы электрических сетей.

Многофункциональное программное обеспечение CONTROL VISION позволяет использовать анализатор дистанционно и анализировать данные на персональном компьютере. Это удобство позволяет операторам проводить анализ и настройку анализатора без непосредственного контакта с электрическим оборудованием, что обеспечивает безопасность и упрощает процесс работы с анализатором.

С помощью CONTROL VISION операторы могут просматривать графики и таблицы, анализировать данные и обнаруживать аномалии в электрической энергии. Это позволяет операторам быстро и точно определять проблемы и принимать необходимые меры для их устранения.

В целом, DIRIS A20 - это мощный и удобный анализатор показателей качества электроэнергии, который позволяет операторам проводить точные измерения и анализы электрических параметров, а также дистанционно контролировать и анализировать данные на персональном компьютере с помощью программного обеспечения CONTROL VISION. Это важно для обеспечения надежной и безопасной работы электрических сетей..

— Возможность подключения модуля с интерфейсом RS485 Jbus/Modbus, что позволяет выводить данные в режиме реального времени на удалённое рабочее место.
— Есть функция записи в память максимальных и средних значений напряжений, токов и частоты.
— Возможно подключение дополнительных модулей для удалённого мониторинга и конфигурирования анализатора (DIRIS 445A, DIRIS 447A)
— Возможность монтажа на лицевой панели электрощитов и шкафов управления
— Компактные габаритные размеры прибора (96 X 96 мм)

Технические характеристики прибора Socomeс DIRIS A20:

Измерения

DIRIS A20 — Анализатор качества электроэнергии, контроль показателей качества электроэнергии — подключаемые модули

Pulse outputs	Импульсный выход 1 настраиваемый импульсный выход по ±кВтч, ±кварч
JBUS / MODBUS communication	Модуль связи JBUS / MODBUS Интерфейс RS485 с протоколом JBUS / MODBUS. Скорость передачи до 38,4 кбит/с



DIRIS A — Анализатор качества электроэнергии, контроль показателей качества электроэнергии
Тип	DIRIS A10	DIRIS A10+COM	DIRIS A20	DIRIS A40	DIRIS A41	DIRIS A60
Код заказа	4825 0010	4825 0011	4825 0200	4825 0201	4825 0202	4825 0207
Напряжение (U), прямое включение	50…500 V AC			50…700 V AC
Напряжение через TH				до 500 кВ
Ток	до 10000 А
Частота	45…65 Гц
Питание	200…277 V AC		110…400 V AC 120…350 V AC	110…400 V AC, 120…350 V AC 12…48 V DC
Измерение тока нейтрали (In)					•
Активная (P), реактивная (Q), полная (S) мощность	•	•	•	•	•	•
Коэффициент мощности (cosф)	•	•	•	•	•	•
Несимметрия						•
Температура	•	•		Опция 1…4	Опция 1…4	Опция 1…4
Средние значения тока (I), напряжения (U), частоты (f)				•	•	•
Среднее значение мощности	•	•	•	•	•	•
Класс точности измерения тока и напряжения	0.2	0.2	0.2	0.2	0.2	0.2
Класс точности измерения мощности	0.5	0.5	0.5	0.5	0.5	0.5
Класс точности измерения частоты	0.1	0.1	0.1	0.1	0.1	0.1
Класс точности измерения активной энергии	0.5S	0.5S	0.5S	0.5S	0.5S	0.5S
Класс точности измерения реактивной энергии	2	2	2	2	2	2
Счетчики электроэнергии
Счетчик активной, реактивной, полной энергии (кВт, кварч, кВАч)	•	•	•	•	•	•
Мультитарифность	•	•
Счетчик импульсов	•	•		Опция 2…6	Опция 2…6	Опция 2…6
Построение графиков нагрузки				•	•	•
Класс точности счетчика энергии 0.5	•	•	•	•	•	•
Импульсный выход	1		1	Опция 2 max	Опция 2 max	Опция 2 max
Анализ качества и сохранение результатов
Общий коэффициент гармонических искажений	•	•	•	•	•	•
Измерение гармоник (до 61)				•	•	•
Сигнализация повышения, провала, пропуска напряжения						•
Сигнализация перегрузки						•
Сохранение истории событий и измерений
Кривые нагрузки						•
Максимальные/средние значения напряжения, тока, частоты			•	•	•	•
Максимальная мощность	кВт	кВт	кВт	•	•	•
Максимальный ток	•	•	•	•	•	•
Цифровая и аналоговая связь
RS485 Jbus/Modbus		•	Опция	Опция	Опция	Опция
RS485 PROFIBUS-DP 12 Mbaud				Опция	Опция	Опция
Ethernet 10baseT / 100baseT Modbus RTU				Опция	Опция	•
Ethernet / RS485 gateway				Опция	Опция	•
Webserver				Опция	Опция	•
Аналоговый выход				Опция 2…4	Опция 2…4	Опция 2…6
Размеры
Размеры, исполнение	DIN рейка	DIN рейка	96×96 мм	96×96 мм	96×96 мм	96×96 мм

Анализатор параметров электрической сети DIRIS A20 от компании SOCOMEC представляет собой комплексное решение для мониторинга и анализа параметров низковольтных электрических сетей. Этот прибор отличается высокой точностью измерений, способностью анализировать качество электроэнергии и осуществлять учет её потребления. Рассмотрим ключевые преимущества DIRIS A20:
Преимущества DIRIS A20

1. Высокая точность измерений:
   - Diris A20 оснащен высокоточными датчиками, которые позволяют производить точные измерения основных параметров электрической сети, таких как напряжение, ток, активная и реактивная мощность, фаза и другие.

2. Анализ качества электроэнергии:
   - Анализатор Diris A20 способен обнаруживать аномалии и дефекты в электрической энергии, что помогает предотвращать поломки оборудования и повышение надежности электрических сетей.

3. Встроенный ЖК-дисплей:
   - Операторы могут просматривать измеряемые параметры и результаты анализа качества электроэнергии в режиме реального времени, что облегчает оперативное принятие решений по состоянию электрической сети.

4. Простота эксплуатации:
   - Устройство отличается простотой в использовании, что делает его удобным для операторов разного уровня подготовки.

5. Функционалы для выявления неисправностей:
   - Встроенный датчик температуры позволяет своевременно обнаруживать изменения температуры, предупреждая возможные перегревы.
   - Функция анализа проводки помогает находить ошибки в монтаже и автоматически корректировать их.

6. Соответствие стандартам:
   - Diris A20 соответствует стандарту IEC 61557-12, что подтверждает его высокое качество и надежность.

Технические характеристики DIRIS A20

- Измерение нескольких параметров:
   - Токи: мгновенные и средние значения по всем фазам.
   - Напряжения и частота: мгновенные значения по всем фазам и междуфазные напряжения.
   - Мощность: активная, реактивная и полная мощность.
   - Коэффициенты мощности: активные и реактивные.

- Анализ гармонических искажений:
   - Суммарный коэффициент гармонических искажений (СКГИ) для токов и напряжений.

- Снятие показаний:
   - Активная и реактивная энергия, часы работы.

- Двухтарифная функция:
   - Выбор одного из двух тарифов для учета энергопотребления.

- События:
   - Аварийные сигналы по каждому электрическому параметру.

- Коммуникации и интеграция:
   - Интерфейс RS485 с поддержкой протокола Modbus для взаимодействия с внешними системами и сбора данных.
   - Удалённое управление и мониторинг.

Применение DIRIS A20

Diris A20 применяется в различных секторах, где необходима надежная и качественная работа электрических сетей. Основные области применения включают:

1. Промышленные предприятия:
   - Оптимизация энергопотребления: Diris A20 позволяет отслеживать потребление электроэнергии на каждом этапе производства, что помогает минимизировать потери и повысить энергоэффективность.
   - Контроль качества электроэнергии: На заводах и фабриках Diris A20 используется для мониторинга качества электроэнергии, чтобы избежать повреждения дорогого оборудования из-за нестабильной сети.
   - Управление производственным процессом: Diris A20 интегрируется в системы автоматизации для регулирования нагрузки на сеть и предотвращения перебоев в работе.

2. Энергетические компании:
   - Мониторинг и балансировка нагрузки: Diris A20 контролирует нагрузку на распределительные сети и подстанции, помогая предотвращать перегрузки и обеспечивать стабильное энергоснабжение.
   - Диагностика и устранение неполадок: Diris A20 помогает выявлять аномалии в сети, такие как скачки напряжения, дисбаланс фаз и другие проблемы, что ускоряет реакцию на инциденты.
   - Прогнозирование спроса на энергию: Данные, собираемые Diris A20, могут использоваться для планирования производства и распределения ресурсов.

Анализатор параметров электрической сети DIRIS A20 от компании SOCOMEC применяется в различных сферах, где требуется надежное функционирование электрических сетей и контроль качества электроэнергии. Рассмотрим основные области применения DIRIS A20:

1. Промышленные предприятия
   - Оптимизация энергопотребления: DIRIS A20 позволяет отслеживать потребление электроэнергии на каждом этапе производственного процесса, что помогает минимизировать потери и повысить энергоэффективность.
   - Контроль качества электроэнергии: На заводах и фабриках DIRIS A20 используется для мониторинга качества электроэнергии, чтобы избежать повреждений дорогостоящего оборудования из-за нестабильной сети.
   - Управление производственными процессами: DIRIS A20 интегрируется в системы автоматизации для регулирования нагрузки на сеть и предотвращения перебоев в работе.

2. Энергетические компании
   - Мониторинг и балансировка нагрузки: DIRIS A20 контролирует нагрузку на распределительные сети и подстанции, помогая предотвращать перегрузки и обеспечивать стабильное энергоснабжение.
   - Диагностика и устранение неполадок: DIRIS A20 помогает выявлять аномалии в сети, такие как скачки напряжения, дисбаланс фаз и другие проблемы, что ускоряет реакцию на инциденты.
   - Прогнозирование спроса на энергию: Данные, собираемые DIRIS A20, могут использоваться для планирования производства и распределения ресурсов.

3. Коммерческая недвижимость и офисные центры
   - Энергоэффективность: DIRIS A20 применим в «умных» зданиях для учета энергопотребления по разным тарифам, что позволяет экономить на оплате за электроэнергию.
   - Автоматизация управления: DIRIS A20 интегрируется в системы управления освещением, отоплением и вентиляцией, что позволяет автоматически регулировать эти процессы в зависимости от текущих условий.
   - Повышение комфорта: DIRIS A20 следит за состоянием электрической сети, поддерживая комфорт и безопасность для жителей и работников.

4. Коммунальные службы
   - Учет энергоресурсов: DIRIS A20 может использоваться для учета потребления воды, газа и тепла, что помогает коммунальным службам точно рассчитывать тарифы и обеспечивать прозрачность расчетов.
   - Предотвращение аварий: DIRIS A20 помогает обнаруживать утечки и другие проблемы в сетях водоснабжения и газоснабжения, что снижает риски аварий и повышает безопасность.

5. Научные исследования и разработки
   - Измерения и эксперименты: DIRIS A20 широко применяется в лабораториях для точных измерений электрических параметров и анализа качества электроэнергии.
   - Разработка новых технологий: DIRIS A20 используется для тестирования и настройки нового оборудования, работающего с электричеством.

6. Транспортные системы
   - Железнодорожный транспорт: DIRIS A20 применяется для мониторинга и управления энергопотреблением на железнодорожных станциях и депо, что улучшает эксплуатацию и снижает затраты.
   - Электрический общественный транспорт: DIRIS A20 используется для учета и оптимизации энергопотребления троллейбусов, трамваев и электробусов, что увеличивает эффективность их работы.

7. Медицинские учреждения
   - Обеспечение непрерывного энергоснабжения: В больницах и клиниках DIRIS A20 контролирует качество электроэнергии, что критично для работы медицинского оборудования.
   - Экономия ресурсов: DIRIS A20 помогает оптимизировать энергопотребление в медицинских учреждениях, сокращает затраты на коммунальные услуги.

8. Сельскохозяйственные предприятия
   - Управление насосными станциями: DIRIS A20 используется для контроля работы насосных станций, используемых для орошения полей и водоснабжения ферм.
   - Энергосбережение: DIRIS A20 помогает оптимизировать использование электроэнергии в сельском хозяйстве, повышая общую экономическую выгоду.
