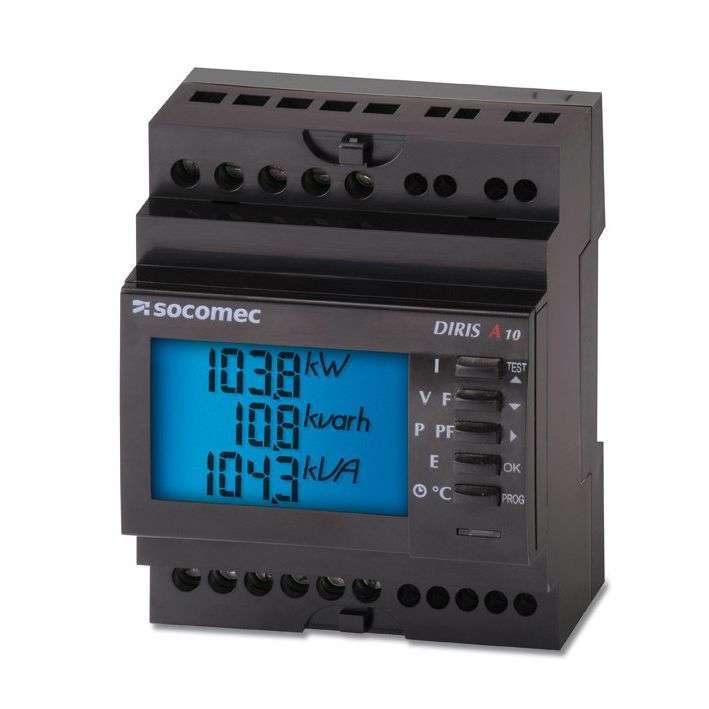

DIRIS A10 Анализатор параметров электрической сети

В наличии

Арт. 15

DIRIS A10 Анализатор параметров электрической сети

Подробнее

Анализатор электрической сети Diris A10 от компании SOCOMEC представляет собой высокотехнологичное решение для мониторинга и анализа параметров низковольтных электрических сетей. Этот прибор предназначен для обеспечения надежного и безопасного функционирования электрических сетей путем точного измерения ключевых параметров и анализа качества электроэнергии. Рассмотрим основные аспекты применения и технические характеристики Diris A10.

Основные функции и применение Diris A10

1. Измерение основных параметров:
- Ток: мгновенные и средние значения по всем фазам.
- Напряжение: мгновенные значения по всем фазам и междуфазные напряжения.
- Частота: для оценки стабильности работы сети.
- Мощность: активная, реактивная и полная мощность.
- Коэффициенты мощности: для анализа эффективности использования электроэнергии.

2. Анализ качества электроэнергии:
- Анализ гармонических искажений: оценка суммарного коэффициента гармонических искажений (СКГИ) для каждого параметра.
- Фиксация отклонений: регистрация аномалий в электрической сети, таких как скачки напряжения, отклонения по частоте и другие.

3. Учёт энергопотребления:
- Двухтарифная функция: позволяет учитывать потребление электроэнергии по двум различным тарифам.
- Регистрация активной и реактивной энергии: для точного учёта потребления электроэнергии.

4. Функционал для выявления неисправностей:
- Встроенный датчик температуры: отслеживание изменений температуры для раннего предупреждения возможных перегревов.
- Анализатор проводки: обнаружение ошибок в монтаже и автоматическая коррекция ошибок.

5. Коммуникации и интеграция:
- Интерфейс RS485 с поддержкой протокола Modbus: для взаимодействия с внешними системами и сбора данных.
- Удалённое управление и мониторинг: дистанционный контроль и получение данных о состоянии сети.
6. Соответствие стандартам:
- Стандарт IEC 61557-12: соблюдение высоких стандартов для мониторинга и контроля электрических параметров.

Технические характеристики Diris A10
- Измерение нескольких параметров, включая токи, напряжения, частоту, мощность, коэффициенты мощности.
- Анализ гармонических искажений с оценкой суммарного коэффициента гармонических искажений для токов и напряжений.
- Снятие показаний активной и реактивной энергии, а также часов работы.
- Двухтарифная функция для учёта энергопотребления по двум тарифам.
- Сигнализация аварийных состояний по каждому электрическому параметру.
- Интерфейс RS485 с поддержкой протокола Modbus для коммуникации и интеграции с внешними системами.
- Удалённый контроль и управление через коммуникационные интерфейсы.

Преимущества Diris A10
- Простота эксплуатации: удобный интерфейс и встроенный ЖК-дисплей облегчают работу с прибором.
- Высокая точность измерений: точные показания всех необходимых параметров для анализа состояния сети.
- Комплексный анализ качества электроэнергии: выявление отклонений и гармонических искажений для поддержания стабильности сети.
- Совместимость со стандартами: соответствие высоким требованиям международных стандартов.
- Расширенные возможности интеграции: подключение к внешним системам для мониторинга и управления.

Заключение
Diris A10 от SOCOMEC — это высокоэффективное решение для мониторинга и анализа параметров низковольтных электрических сетей. Этот прибор обеспечивает точную оценку качества электроэнергии, помогает выявлять возможные сбои и нарушения в сети, а также предоставляет возможности для двухтарифного учёта электроэнергии. Все эти функции делают Diris A10 важным инструментом для обеспечения надёжности и безопасности электрических сетей.

Технические характеристики анализатора DIRIS A10

Измерения
Ток	— Мгновенные значения I1, I2, I3, In — Максимальные значения I1, I2, I3, In
Напряжение и частота	— Мгновенные значения U1, U2, U3, U12, U23, U13, F
Мощность	— Мгновенные значения 3P, ΣP, 3Q, ΣQ, 3S, ΣS — Средние максимальные значения ΣP, ΣQ, ΣS
Коэффициент мощности	— Мгновенные значения 3PF, ΣPF
Температура	— Внутренняя
Счетчик	— Активная энергия, кВтч — Реактивная энергия, кварч — Часы
Гармонический анализ	— Полные гармонические искажения (THD) — Ток THD I1, THD I2, THD I3 — Фазное напряжение THD U1, THD U2, THD U3 — Межфазное напряжение THD U12, THD U23, THD U13
Функция двойного тарифа	— Выбор одного из двух выходов — Тарифный биллинг
События	— Сигналы тревоги по всем измеряемым параметрам
Связь (только для модели DIRIS A10+COM)	— Цифровой интерфейс RS485 (протокол MODBUS)
Входы/выходы	— Удаленное управление приборами — Отчет о тревогах — Отчет об импульсах

DIRIS A — Анализатор качества электроэнергии, контроль показателей качества электроэнергии
Тип	DIRIS A10	DIRIS A10+COM	DIRIS A20	DIRIS A40	DIRIS A41	DIRIS A60
Код заказа	4825 0010	4825 0011	4825 0200	4825 0201	4825 0202	4825 0207
Напряжение (U), прямое включение	50…500 V AC			50…700 V AC
Напряжение через TH				до 500 кВ
Ток	до 10000 А
Частота	45…65 Гц
Питание	200…277 V AC		110…400 V AC 120…350 V AC	110…400 V AC, 120…350 V AC 12…48 V DC
Измерение тока нейтрали (In)					•
Активная (P), реактивная (Q), полная (S) мощность	•	•	•	•	•	•
Коэффициент мощности (cosф)	•	•	•	•	•	•
Несимметрия						•
Температура	•	•		Опция 1…4	Опция 1…4	Опция 1…4
Средние значения тока (I), напряжения (U), частоты (f)				•	•	•
Среднее значение мощности	•	•	•	•	•	•
Класс точности измерения тока и напряжения	0.2	0.2	0.2	0.2	0.2	0.2
Класс точности измерения мощности	0.5	0.5	0.5	0.5	0.5	0.5
Класс точности измерения частоты	0.1	0.1	0.1	0.1	0.1	0.1
Класс точности измерения активной энергии	0.5S	0.5S	0.5S	0.5S	0.5S	0.5S
Класс точности измерения реактивной энергии	2	2	2	2	2	2
Счетчики электроэнергии
Счетчик активной, реактивной, полной энергии (кВт, кварч, кВАч)	•	•	•	•	•	•
Мультитарифность	•	•
Счетчик импульсов	•	•		Опция 2…6	Опция 2…6	Опция 2…6
Построение графиков нагрузки				•	•	•
Класс точности счетчика энергии 0.5	•	•	•	•	•	•
Импульсный выход	1		1	Опция 2 max	Опция 2 max	Опция 2 max
Анализ качества и сохранение результатов
Общий коэффициент гармонических искажений	•	•	•	•	•	•
Измерение гармоник (до 61)				•	•	•
Сигнализация повышения, провала, пропуска напряжения						•
Сигнализация перегрузки						•
Сохранение истории событий и измерений
Кривые нагрузки						•
Максимальные/средние значения напряжения, тока, частоты			•	•	•	•
Максимальная мощность	кВт	кВт	кВт	•	•	•
Максимальный ток	•	•	•	•	•	•
Цифровая и аналоговая связь
RS485 Jbus/Modbus		•	Опция	Опция	Опция	Опция
RS485 PROFIBUS-DP 12 Mbaud				Опция	Опция	Опция
Ethernet 10baseT / 100baseT Modbus RTU				Опция	Опция	•
Ethernet / RS485 gateway				Опция	Опция	•
Webserver				Опция	Опция	•
Аналоговый выход				Опция 2…4	Опция 2…4	Опция 2…6
Размеры
Размеры, исполнение	DIN рейка	DIN рейка	96×96 мм	96×96 мм	96×96 мм	96×96 мм

Анализатор электрической сети Diris A10 от компании SOCOMEC применяется в различных секторах, где важна надежная и качественная работа электрических сетей. Рассмотрим основные области применения Diris A10:

1. Промышленные предприятия
- Оптимизация энергопотребления: Diris A10 позволяет отслеживать потребление электроэнергии на каждом этапе производства, что помогает минимизировать потери и повысить энергоэффективность.
- Контроль качества электроэнергии: На заводах и фабриках Diris A10 используется для мониторинга качества электроэнергии, чтобы избежать повреждений дорогостоящего оборудования из-за нестабильной сети.
- Управление производственным процессом: Diris A10 интегрируется в системы автоматизации для регулирования нагрузки на сеть и предотвращения перебоев в работе.

2. Энергетические компании
- Мониторинг и балансировка нагрузки: Diris A10 контролирует нагрузку на распределительные сети и подстанции, помогая избегать перегрузок и обеспечивать стабильное энергоснабжение.
- Диагностика и устранение неполадок: Diris A10 помогает выявлять аномалии в сети, такие как скачки напряжения, дисбаланс фаз и другие проблемы, что ускоряет реакцию на инциденты.
- Прогнозирование спроса на энергию: Данные, собираемые Diris A10, могут использоваться для планирования производства и распределения ресурсов.

3. Коммерческая недвижимость и офисные центры
- Энергоэффективность: Diris A10 применим в «умных» зданиях для учета энергопотребления по разным тарифам, что позволяет экономить на оплате за электричество.
- Автоматизация управления: Diris A10 интегрируется в системы управления освещением, отоплением и вентиляцией, что позволяет автоматически регулировать эти процессы в зависимости от текущих условий.
- Повышение комфорта: Diris A10 следит за состоянием электрической сети, поддерживая комфорт и безопасность для жителей и работников.

4. Коммунальные службы
- Учет энергоресурсов: Diris A10 может использоваться для учета потребления воды, газа и тепла, что помогает коммунальным службам точно рассчитывать тарифы и обеспечивать прозрачность расчетов.
- Предотвращение аварий: Diris A10 помогает обнаруживать утечки и другие проблемы в сетях водоснабжения и газоснабжения, что снижает риски аварий и повышает безопасность.

5. Научные исследования и разработки
- Измерения и эксперименты: Diris A10 широко применяется в лабораториях для точных измерений электрических параметров и анализа качества электроэнергии.
- Разработка новых технологий: Diris A10 используется для тестирования и настройки нового оборудования, работающего с электричеством.

6. Транспортные системы
- Железнодорожный транспорт: Diris A10 применяется для мониторинга и управления энергопотреблением на железнодорожных станциях и депо, что улучшает эксплуатацию и снижает затраты.
- Электрический общественный транспорт: Diris A10 используется для учета и оптимизации энергопотребления троллейбусов, трамваев и электробусов, что увеличивает эффективность их работы.

7. Медицинские учреждения
- Обеспечение непрерывного энергоснабжения: В больницах и клиниках Diris A10 контролирует качество электроэнергии, что критично для работы медицинского оборудования.
- Экономия ресурсов: Diris A10 помогает оптимизировать энергопотребление в медицинских учреждениях, сокращает затраты на коммунальные услуги.

8. Сельскохозяйственные предприятия
- Управление насосными станциями: Diris A10 используется для контроля работы насосных станций, используемых для орошения полей и водоснабжения ферм.
- Энергосбережение: Diris A10 помогает оптимизировать использование электроэнергии в сельском хозяйстве, повышая общую экономическую эффективность.
