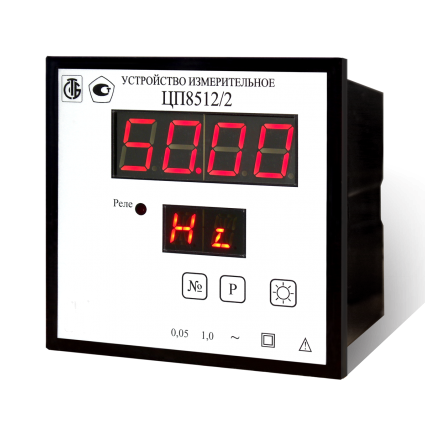

ЦП8512 Частотомер

ЦП8512 Частотомеры, измерители температуры цифровые щитовые

Модификации ЦП8512 представляют собой серию устройств для измерения различных параметров, таких как частота переменного тока, температура воздуха и других сред, а также преобразование измеряемых величин в аналоговый сигнал или интерфейс RS-485.

Модификации ЦП8512/1, ЦП8512/2, ЦП8512/3, ЦП8512/4, ЦП8512/5 и ЦП8512/6 имеют свои уникальные функции и возможности:

1. ЦП8512/1: измерение частоты переменного тока и температуры воздуха, сыпучих, жидких или газообразных сред с отображением на встроенном цифровом индикаторе, переключения в заданном диапазоне температур внешней электрической цепи контактами реле, встроенного в устройство, а также преобразование температуры в выходной аналоговый сигнал постоянного тока.

2. ЦП8512/2: измерение частоты переменного тока и температуры воздуха, сыпучих, жидких или газообразных сред с отображением на цифровом индикаторе, переключения в заданном диапазоне температур внешней электрической цепи контактами реле, встроенного в устройство, преобразование температуры в выходной аналоговый сигнал, а также преобразования измеренных величин в сигнал интерфейса RS-485.

3. ЦП8512/3: измерение частоты переменного тока с отображением на цифровом индикаторе и преобразования частоты в выходной аналоговый сигнал.

4. ЦП8512/4: измерение частоты переменного тока с отображением на цифровом индикаторе, преобразования частоты в выходной аналоговый сигнал и сигнал интерфейса.

5. ЦП8512/5: измерение температуры воздуха, сыпучих, жидких или газообразных сред с отображением на цифровом индикаторе, переключения в заданном диапазоне температур внешней электрической цепи контактами реле, встроенного в устройство.

6. ЦП8512/6: измерение температуры воздуха, сыпучих, жидких или газообразных сред с отображением на цифровом индикаторе, переключения в заданном диапазоне температур внешней электрической цепи контактами реле, встроенного в устройство, а также преобразования температуры в выходной аналоговый сигнал и сигнал интерфейса.

Устройства ЦП8512 с встроенным интерфейсом RS-485 обеспечивают передачу информации в цифровом виде в автоматизированную систему или на дисплей персональной ЭВМ с протоколами обмена данным MODBUS(RTU).

При измерении температуры устройства работают в комплекте с датчиком температуры - термопреобразователем сопротивления медным со статической характеристикой 100М (ТСМ-100М) с W100 = 1,4280 или термопреобразователем сопротивления платиновым со статической характеристикой 100П (далее — ТСП-100П) W100 = 1,3910 или W100 = 1,3850 по ГОСТ 6651.

Режимы коммутации внешней электрической цепи следующие:

— по переменному току допускается предельный режим с напряжением от 0 до 250 В и током от 0,05 до 4 А;

— по постоянному току допускается предельный режим с напряжением от 0 до 24 В и током от 0,005 до 5 А, а также напряжением от 30 до 250 В с током, который уменьшается по экспоненте от 5 до 0,3 А.

Технические характеристики устройства ЦП8512

Тип и модификация	Диапазон измерений		Диапазон изменений				Наличие интерфейса
			показаний цифрового индикатора		выходного аналогового сигнала
	частоты, Гц	температуры с термопреобразователем ТСП (ТСМ), °С	по часто те, Гц	по температуре, °С	по частоте, мА	по темпера туре, мА
ЦП8512/1	45 — 55	от -50 до +50	45 — 55	от -50 до +50	—	0 — 5; от -5 до +5; 4 — 20	—
ЦП8512/2	45 — 55	от -50 до +50	45 — 55	от -50 до +50	—	0 — 5; от -5 до +5; 4 — 20	RS-485
ЦП8512/3	45 — 55	—	45 — 55	—	0 — 5; 4 — 20	—	—
ЦП8512/4	45 — 55	—	45 — 55	—	0 — 5; 4 — 20	—	RS-485
ЦП8512/5	—	от -50 до +50	—	от -50 до +50	—	—	—
ЦП8512/6	—	от -50 до +50	—	от -50 до +50	—	0 — 5; от -5 до +5; 4 — 20	RS-485

Примечания:
— каждая модификация устройств изготавливается на один из диапазонов изменений выходного аналогового сигнала “0 — 5 мА”,”- 5 — 0 — + 5” или ”4 — 20 мА”, который указывается при заказе;
— номинальное значение напряжения измерительной цепи по частоте и вариант питания указывается при заказе;
— в конструктивном исполнении ЦП8512/5 отсутствует интерфейс RS-485 и выход.

Характеристики	Значения
Мощность, потребляемая устройствами ЦП8512 от измерительной цепи, В·А	8
Пределы допускаемой основной приведённой погрешности, %:
— при измерении частоты	± 0,05
— при измерении температуры	± 1
Время установления рабочего режима устройств, мин., не более	30
Температура окружающего воздуха, при влажности 95 %, °С	от -10 до +50
Габаритные размеры, мм, не более	120×120×130
Размеры окна для установки в панели, мм	110×110
По заказу поставка приборов с характеристиками:
Габаритные размеры, мм, не более	96×96×130
Размеры окна для установки в панели, мм	91×91
Масса, кг, не более	0,8

Комплект поставки устройства ЦП8512

Наименование	Количество, шт. (экз.)
Преобразователь	1
Термопреобразователь сопротивления	1
Руководство по эксплуатации	1
Методика поверки	1
Паспорт	1
Упаковка	1

При заказе необходимо указать:

Примеры записи при заказе:

Модификации ЦП8512:

1. ЦП8512/1:
   - Измеряет частоту переменного тока и температуру воздуха, сыпучих, жидких или газообразных сред.
   - Отображает показания на встроенном цифровом индикаторе.
   - Осуществляет переключение в заданном диапазоне температур внешней электрической цепи с помощью контактов реле, встроенного в устройство.
   - Преобразует температуру в выходной аналоговый сигнал постоянного тока.

2. ЦП8512/2:
   - Выполняет те же функции, что и ЦП8512/1, плюс дополнительно передает измеренные величины через интерфейс RS-485.

3. ЦП8512/3:
   - Измеряет только частоту переменного тока.
   - Отображает показания на цифровом индикаторе.
   - Преобразует частоту в выходной аналоговый сигнал постоянного тока.

4. ЦП8512/4:
   - Отличается от ЦП8512/3 возможностью передачи измеренной частоты через интерфейс RS-485.

5. ЦП8512/5:
   - Измеряет температуру воздуха, сыпучих, жидких или газообразных сред.
   - Отображает показания на цифровом индикаторе.
   - Переключает внешнюю электрическую цепь в заданном диапазоне температур с помощью контактов реле, встроенного в устройство.

6. ЦП8512/6:
   - Имеет те же функции, что и ЦП8512/5, плюс передает информацию через интерфейс RS-485 и преобразует температуру в выходной аналоговый сигнал.

Режимы коммутации внешней электрической цепи:
- Переменный ток: Допускается напряжение от 0 до 250 В и ток от 0,05 до 4 А.
- Постоянный ток: Допустимые режимы:
  - Напряжение от 0 до 24 В с током от 0,005 до 5 А.
  - Напряжение от 30 до 250 В с током, уменьшающимся по экспоненте от 5 до 0,3 А.

Датчики температуры:
Устройства ЦП8512 для измерения температуры работают в паре с одним из следующих датчиков:

- Термопреобразователь сопротивления медный ТСМ-100М с W100 = 1,4280.
- Термопреобразователь сопротивления платиновый ТСП-100П с W100 = 1,3910 или W100 = 1,3850 по ГОСТ 6651.

ЦП8512 предоставляют широкий набор функций для измерения различных параметров, таких как частота переменного тока и температура, а также для преобразования измеренных величин в аналоговый сигнал или интерфейс RS-485. Разнообразие модификаций позволяет выбрать устройство, максимально соответствующее требованиям конкретного применения, будь то измерение частоты, температуры или комбинация обоих параметров.
