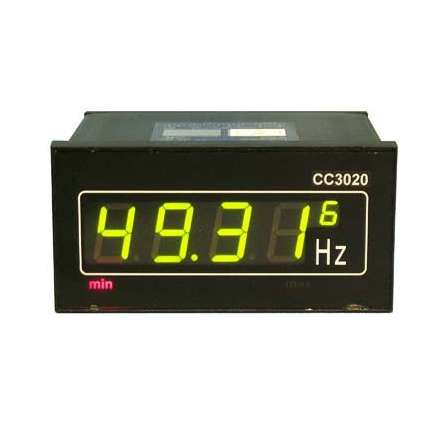

СС3020 Частотомер

СС3020 Частотомеры цифровые

Частотомеры СС3020 предназначены для измерения частоты переменного тока и передачи ее значений по гальванически развязанному интерфейсу RS485. Они также реализуют функцию контроля минимального и максимального допустимых значений измеряемой частоты.

Выход измеряемого напряжения за установленные значения индицируется световой индикацией на лицевой панели, и при этом замыкаются контакты одного из реле.

Диапазон установки уставок: нижнее допускаемое значение - 40-4999,5 Гц; верхнее допускаемое значение - 40,5-5000 Гц.

Технические характеристики частотомера СС3020:

1. Диапазон измеряемых частот: от 40 до 5000 Гц.
2. Диапазон входных напряжений: от 30 до 250 В.
3. Предыдущая допускаемая погрешность: ±0,01%.
4. Напряжение питания: сеть переменного тока напряжением (85-260) В и частотой (47-65) Гц или постоянное напряжение (120-300) В.
5. Потребляемая мощность: не более 4 ВА.
6. Габариты и вес: 144x72x175 мм и не более 0,4 кг (для СС3020-Щ), 150x72x195 мм и не более 0,55 кг (для СС3020-Н).
7. Интерфейс: RS485 (гальванически развязан).
8. Мощность, потребляемая измерительной цепью частотомеров СС3020, не превышает 0,025 В.А.

Частономеры СС3020 выпускаются в двух конструктивных исполнениях: щитовом (СС3020-Щ) и настольном (СС3020-Н).

Частотомеры СС3020 представляют собой специализированные устройства, предназначенные для измерения частоты переменного тока и передачи её значений по гальванически развязанному интерфейсу RS485. Они также реализуют функцию контроля минимальных и максимальных допустимых значений измеряемой частоты.

Основные функции и особенности:

1. Измерение частоты переменного тока:
   - Частотомеры СС3020 обеспечивают точное измерение частоты переменного тока в электрических сетях. Частота переменного тока является ключевым параметром, определяющим работу электрических машин и оборудования. Таким образом, измерение этого показателя критически важно для обеспечения стабильной работы систем.

2. Контроль минимальных и максимальных значений частоты:
   - Одной из уникальных особенностей частотомеров СС3020 является функция контроля минимальных и максимальных значений частоты. Если измеряемый параметр выходит за установленные пределы, это фиксируется светодиодной индикацией на передней панели устройства, а также происходит замыкание контактов одного из реле.

3. Установка уставок:
   - Пользователь может устанавливать минимальные и максимальные значения частоты в пределах от 40 до 5000 Гц. Это позволяет адаптировать устройства под конкретные требования и условия эксплуатации.

Индикация и управление:
- Светодиодная индикация:
  - Выход измеряемого напряжения за установленные значения сопровождается свечением светодиода на передней панели. Это служит визуальным предупреждением о выходе параметров за допустимый диапазон.
- Реле:
  - При выходе измеряемого параметра за установленные пределы замыкаются контакты реле, что позволяет оперативно реагировать на изменения в системе.

Диапазоны установки уставок:
- Нижний предел: от 40 до 4999,5 Гц.
- Верхний предел: от 40,5 до 5000 Гц.

Частотомеры СС3020 предлагают комплексное решение для измерения частоты переменного тока, контроля минимальных и максимальных значений частоты, а также сигнализации о выходе параметров за установленный диапазон. Эти устройства обеспечивают высокий уровень точности и надежности, что делает их незаменимыми на объектах электроэнергетики, таких как электростанции и подстанции.
