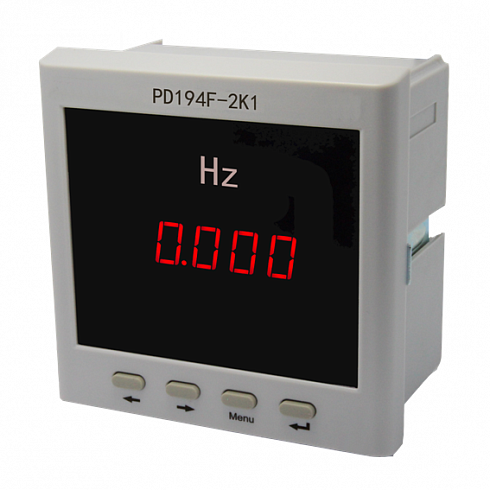

PD194F Частотомер цифровой щитовой
PD194F Частотомер цифровой щитовой
Частотомеры PD194F являются устройствами, предназначенными для измерения частоты переменного тока в электрических сетях. Они широко используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.
Основные особенности частотомера PD194F:
1. Однострочный светодиодный индикатор с высотой цифр 20 мм и различными цветами (красный, зеленый или желтый), который можно выбрать при заказе.
2. Наличие четырех кнопок на лицевой панели, которые позволяют настраивать прибор.
3. Защита меню настройки паролем, что обеспечивает доступ к настройкам только для авторизованных пользователей.
4. Меню настройки позволяет сменить пароль и выбрать яркость индикатора.
5. Степень защиты прибора, обеспеченная передней панелью, соответствует стандарту IP40 (по ГОСТ 14254-96).
6. Средняя наработка на отказ составляет 200 000 часов, что говорит о высокой надежности устройства.
7. Средний срок службы частотомера PD194F составляет 25 лет.
8. Межповерочный интервал составляет 6 лет, что свидетельствует о высокой точности измерений.
Частономеры PD194F-2K1 оснащены аналоговым выходом и цифровым интерфейсом RS-485, что позволяет дистанционно передавать результаты измерений на другие устройства или системы.
Технические характеристики частотомера PD194F-2X1:
| Параметр | Значение | |
| Основные погрешности | ||
| Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц | ± 0,05 | |
| Номинальные значения входного сигнала | ||
| Номинальное значение напряжения переменного тока, Uн, В: | 100; 220; 380; 500 (1) | |
| Диапазоны измеряемых сигналов | ||
| Диапазон значений входного напряжения | (0,3…1,2)·Uн | |
| Диапазон измеряемых частот, Гц | от 45 до 65 | |
| Сопротивление измерительного входа | ||
| Сопротивление входа, МОм, не менее | 1 | |
| Питание | ||
| Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В | от 80 до 270 | |
| Мощность, потребляемая от источника питания, ВА, не более | 4 | |
| Время установления рабочего режима после включения питания, мин, не более | 5 | |
| Индикация | ||
| Тип индикатора | 1-строчный светодиодный | |
| Количество строк индикатора | 1 | |
| Диапазон отображаемых значений (4) | 0…9999 | |
| Период обновления результатов измерения, с, не более | 1,1 | |
| Изоляция | ||
| Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее | 100 | |
| Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ: | ||
| — питание – входы | 2 | |
| — питание – выходы | 2 | |
| — входы – выходы | 1 | |
| Климатические условия | ||
| Эксплуатация / транспортирование и хранение | Температура окружающего воздуха, °С | -40…+70 / -50…+80 |
| Относительная влажность, % | 93 при +35 °С, без конденсации влаги | |
| Высота над уровнем моря, м, не более | 2500 | |
| Размеры и масса | ||
| Габаритные размеры передней панели, мм | по таблице 1 | |
| Габаритная длина, мм | по таблице 1 | |
| Вырез в щите, мм | по таблице 1 | |
| Масса прибора, кг, не более | по таблице 1 | |
(1) Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).
(2) При расчете приведенной погрешности преобразования частоты за нормирующее значение принимается величина 5 мА для аналогового выхода типа 0-5 мА; величина 20 мА – для аналогового выхода типа 4-20 мА, 0-20 мА; величина 5 В – для аналогового выхода типа 0-5 В, 1-5 В; величина 10 В – для аналогового выхода типа 0-10 В.
Таблица 1 – Размеры и масса частотомеров PD194F-2X1
| Модификации | Габаритные размеры передней панели (ширина x высота) мм | Габаритная длина, мм | Размеры выреза в щите (ширина x высота), мм |
Масса, кг, не более |
| PD194F–2X1 | 120×120 | 69,5 | 111×111 | 0,55 |
| PD194F–3X1 | 83×83 | 84,5 | 76×76 | 0,31 |
| PD194F–5X1 | 96×48 | 125 | 91×44 | 0,34 |
| PD194F–9X1 | 96×96 | 84,5 | 91×91 | 0,41 |
| PD194F–AX1 | 74×74 | 84,5 | 67×67 | 0,27 |
Частотомеры PD194F представляют собой устройства, предназначенные для измерения частоты переменного тока в электрических сетях. Они нашли широкое применение в таких секторах, как энергетика, промышленность и коммунальное хозяйство.
Основные характеристики частотомера PD194F:
- Индикатор имеет высоту цифр 20 мм и может быть настроен на свечение разными цветами (например, красный, зелёный или жёлтый), что выбирается пользователем при заказе.
2. Кнопочная настройка:
- Четыре кнопки на передней панели позволяют пользователям настраивать прибор.
3. Защита настроек паролем:
- Доступ к настройкам защищён паролем, чтобы предотвратить несанкционированный доступ.
4. Меню настройки:
- Позволяет изменить пароль, настроить яркость индикатора и выбрать нужные параметры.
5. Степень защиты IP40:
- Уровень защиты соответствует стандарту IP40, что означает защиту от проникновения пыли и влаги.
6. Средняя наработка на отказ:
- Составляет около 200 000 часов, что указывает на высокую надёжность устройства.
7. Срок службы:
- Среднее время службы устройства составляет 25 лет.
8. Межповерочный интервал:
- Периодичность поверки составляет 6 лет, что подчеркивает высокую точность измерений.
9. Модификация PD194F-2K1:
- Оснащена аналоговым выходом и цифровым интерфейсом RS-485 для дистанционной передачи данных.
