MS5308

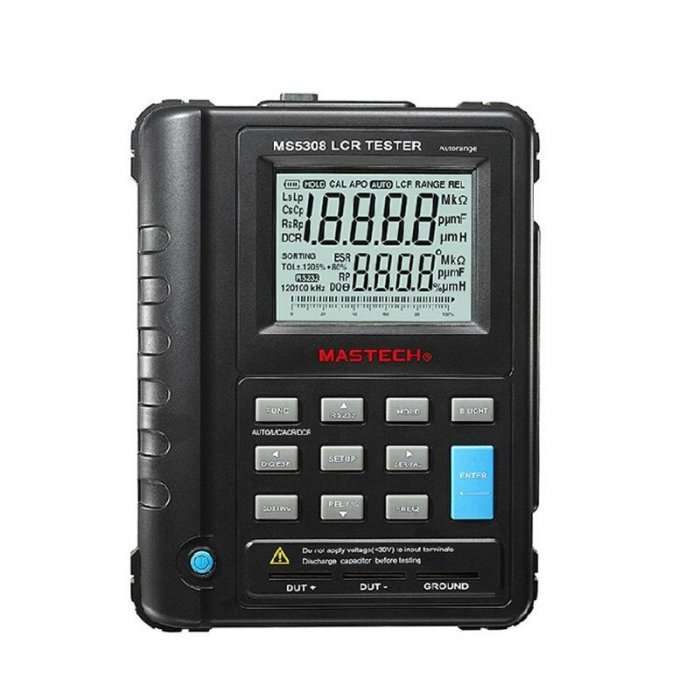

MS5308 Портативный RLC-метр с автовыбором диапазонов

Портативный LCR-метр MS5308 имеет микропроцессорное управление и предназначен для измерения индуктивности L, емкости C, сопротивления R, импеданса |Z|, тангенса угла потерь D, добротности Q, угла сдвига фазы Θ, а также эквивалентного последовательного сопротивления конденсаторов и катушек индуктивности (ESR).

Питание LCR-метра MS5308 осуществляется от 8-ми батарей 1,5В типа AA.

LCR-метр MS5308 отличается высокой точностью и стабильностью показаний, имеет широкий диапазон измерений, автоматическое определения типа тестируемого компонента и так далее.

В то время как обычный мультиметр при измерении сопротивления обеспечивает только режим постоянного тока, измеритель MS5308 позволяет работать в режимах как постоянного, так и переменного тока.

В режиме переменного тока для лучшего соответствия имеющимся потребностям при измерении индуктивности, емкости и сопротивления в приборе предусмотрен набор частот вплоть до 100 КГц.

LCR-метр MS530 имеет режим относительных измерений, функцию сортировки компонентов, может производить измерения по параллельной и последовательной схемам, RS232 интерфейс.

Основные преимущества LCR-метра MS5308:

— измерение всех основных параметров RLC-компонентов, включая эквивалентное последовательное сопротивление (ESR).
— базовая погрешность 0,3%
— тестовые частоты 100Гц, 120Гц, 1КГц, 10КГц, 100КГц
— ЖК дисплей с двойной индикацией на 20 000 отсчётов с отключаемой подсветкой
— разрешение до 0,001 при измерении добротности и тангенса угла диэлектрических потерь
— высокая скорость измерений (до 4 изм/с)
— простой и понятный интерфейс
— возможность процентного отображения и режим сортировки по допуску (1%, 2%, 5%, 10%, 20%)
— 5-ти проводная технология соединения с компонентом
— автоматическое определения типа тестируемого компонента
— RS232 интерфейс для подключения к компьютеру с программным обеспечением.
— пинцет для SMD-компонентов и зажим Кельвина
— автоотключение

Чтобы продолжить срок службы батарей, когда внешний источник питания не используется измеритель LCR-метр MS5308, автоматически отключается через 5 минут.

В комплект поставки входит: LCR-метр MS5308, зажим Кельвина, пинцет для SMD-компонентов, кабель RS-232, компакт-диск с ПО, 8 батарей AA 1.5В, кейс.

Портативный LCR-метр MS5308 может применяться в промышленности, в научно-образовательных учреждениях и службах сервиса и ремонта.

Основные характеристики измерителя LCR-метра MS5308:

— Разрядность шкалы: 19999 отсчетов для L, C, R / 1999 отсчетов для D, Q, Θ и ESR
— Частоты измерения: 100Гц, 120Гц, 1KГц, 10KГц, 100КГц
— Проверка годности с заданным уровнем допуска: 1%, 2%, 5%, 10%, 20%
— Схема подключения: последовательная/параллельная
— Кол-во выводов для измерения: 5
— Измерения: Ls/Lp; Cs/Cp; Rs/Rp; D,Q,ESR, фаза, импеданс
— Индуктивность: 0.001 мкГн ~ 20 000 Гн
— Емкость: 0.01 пФ ~ 20 000 мкФ
— Сопротивление: 0.001 Ом ~ 200 МОм
— ESR: 0.01Ом- 999.9Ом
— Режим автоотключения
— Двойная цифровая шкала
— Подсветка дисплея
— Автоотключение питания
— USB интерфейс
— Питание Mastech MS5308: 8×1,5В АА + 1×9В
— Габариты Mastech MS5308: 224x172x58 (мм), вес 841 г

Технические параметры измерителя LCR-метра MS5308:
