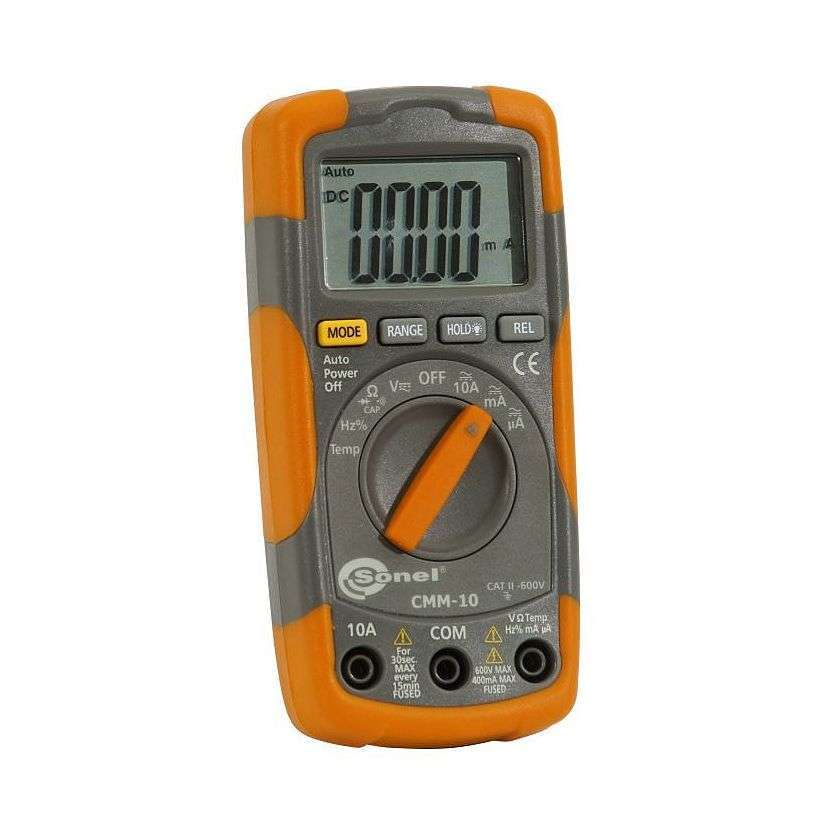

CMM-10 Мультиметр
Назначение мультиметра CMM-10
Мультиметры цифровые CMM-10 разработаны для измерения основных электрических величин.
Являются удобным, портативным и функциональным инструментом, как в профессиональной деятельности, так и для бытового использования.
Корпус мультиметра выполнен из качественного пластика с прорезиненными вставками со степенью защиты — IP40.
Дисплей оснащен яркой диодной подсветкой.
— измерение напряжения постоянного и переменного тока до 600 В;
— измерение силы постоянного и переменного тока до 10 А;
— измерение электрического сопротивления;
— измерение электрической емкости;
— измерение частоты переменного тока и коэффициента заполнения;
— измерение температуры (термопара, тип К);
— контроль целостности цепи;
— тестирование диодов;
— автоматический/ручной выбор диапазонов измерений.
Характеристики мультиметра CMM-10
| Напряжение постоянного тока (DC) | ||
| Диапазон | Разрешение | Погрешность |
| 400,0мВ | 0,1мВ | ± (0,5% и.в. + 2 е.м.р.) |
| 4,000В | 0,001В | ± (1,2% и.в. + 2 е.м.р.) |
| 40,00В | 0,01В | |
| 400,0В | 0,1В | |
| 600В | 1В | ± (1,5% и.в. + 2 е.м.р.) |
| Входное сопротивление | 7,8 МОм | |
| Напряжение переменного тока (AC) | ||
| Диапазон | Разрешение | Погрешность |
| 400,0мВ | 0,1мВ | ± (1,5% и.в. + 70 е.м.р.) |
| 4,000В | 0,001В | (1,2% и.в. + 3 е.м.р.) |
| 40,00В | 0,01В | ± (1,5% и.в. + 3 е.м.р.) |
| 400,0В | 0,1В | |
| 600В | 1В | ± (2,0% и.в. + 4 е.м.р.) |
| Частотный диапазон | от 50 до 400Гц | |
| Входное сопротивление | 7,8 МОм | |
| Постоянный ток (DC) | ||
| Диапазон | Разрешение | Погрешность |
| 400,0мA | 0,1мA | ± (1,5% и.в. + 5 е.м.р.) |
| 4000мA | 1мA | ± (1,5% и.в. + 3 е.м.р.) |
| 40,00 мA | 0,01мA | |
| 400,0 мA | 0,1 мA | |
| 10 A | 0,01 A | ± (2,5% и.в. + 5 е.м.р.) |
| Переменный ток (AC) | ||
| Диапазон | Разрешение | Погрешность |
| 400,0 мA | 0,1 мA | ± (1,5% и.в. + 5 е.м.р.) |
| 4000 мA | 1 мA | ± (1,8% и.в. + 5 е.м.р.) |
| 40,00 мA | 0,01 мA | |
| 400,0 мA | 0,1 мA | |
| 4,000 А | 0,001 А | ± (3,0% и.в. + 7 е.м.р.) |
| 10,000A | 0,01A | |
| Сопротивление | ||
| Диапазон | Разрешение | Погрешность |
| 400,0 Ом | 0,1 Ом | ± (1,2 % и.в. + 4 е.м.р.) |
| 4,000 кОм | 0,001 кОм | ± (1,0 % и.в. + 2 е.м.р.) |
| 40,00 кОм | 0,01 кОм | ± (1,2 % и.в. + 2 е.м.р.) |
| 400,0 кОм | 0,1 кОм | |
| 4,000 МОм | 0,001 МОм | |
| 40,00 МОм | 0,01 МОм | ± (2 % и.в. + 3 е.м.р.) |
| Емкость | ||
| Диапазон | Разрешение | Погрешность |
| 40,00нФ | 0,01нФ | ± (5,0 % и.в. + 7 е.м.р.) |
| 400,0 нФ | 0,1 нФ | ± (3,0 % и.в. + 5 е.м.р.) |
| 4,000 мкФ | 0,001 мкФ | |
| 40,00мкФ | 0,01мкФ | |
| 100,0мкФ | 0,1мкФ | ± (5,0 % и.в. + 5 е.м.р.) |
| Частота | ||
| Диапазон | Разрешение | Погрешность |
| 5,000 Гц | 0,001 Гц | ± (1,5 % и. в. + 5 е.м.р.) |
| 50,00 Гц | 0,01 Гц | |
| 500,0 Гц | 0,1 Гц | ± (3,0 % и. в. + 5 е. м. р.) |
| 5,000 кГц | 0,001 кГц | |
| 50,00 кГц | 0,01 кГц | |
| 500,0 кГц | 0,1 кГц | |
| 5,000 МГц | 0,001 МГц | ± (1,5 % и.в. + 4 е.м.р.) |
| 10,00 МГц | 0,01 МГц | |
| Чувствительность | ≥ 8 В RMS | |
| Коэффициент заполнения | ||
| Диапазон | Разрешение | Погрешность |
| 0,1 … 99,0% | 0,1% | ± (1,2 % и.в. + 2 е.м.р.) |
| Чувствительность | ≥8 В RMS | |
| Длительность импульса | 100мс – 100мс | |
| Частота | 5Гц до 150кГц | |
| Температура | ||
| Диапазон | Разрешение | Погрешность |
| -20…760 °C | 1 °C | ± (3% и.в. + 5 °C) |
| -4…1400 °F | 1 °F | ± (3% и.в. + 9 °F) |
Дополнительные технические характеристики цифрового мультиметра CMM-10
| категория безопасности согласно PN-EN 61010 | II 600 V |
| изоляция | двойная, класс II |
| степень защиты корпуса согласно EN 60529 | IP40 |
| элемент питания | 9 В типа 6LR61 |
| тестирование диодов | I=0,3 мA, U0=1,5 В DC |
| целостность цепи | I< 0,3мA, звуковая индикация R < 50 Ом |
| превышение диапазона | OL индикатор |
| входное сопротивление | 7,8 MОм В DC/AC |
| дисплей | жидкокристаллический 5000 знаков, индикация символов |
| размеры | 138 × 68 × 37мм |
| масса | 210 г |
| предохранитель (плавкая вставка) | режим mA, µA: 0,5A/250 V FAST; режим A: 10A/250V FAST |
| рабочая температура | 0…+50 °C при относительной влажности менее 70% -20…60 °C при относительной влажности менее 80% |
| работа на высотах | работать на высотах |
| время бездействия до самоотключения | 30 минут |
Комплектация мультиметра CMM-10
— Комплект измерительных проводов CMP (1 шт.)
— Термопара (1 шт.)
— Элемент питания алкалиновый 9V 6LR61 (1 шт.)
