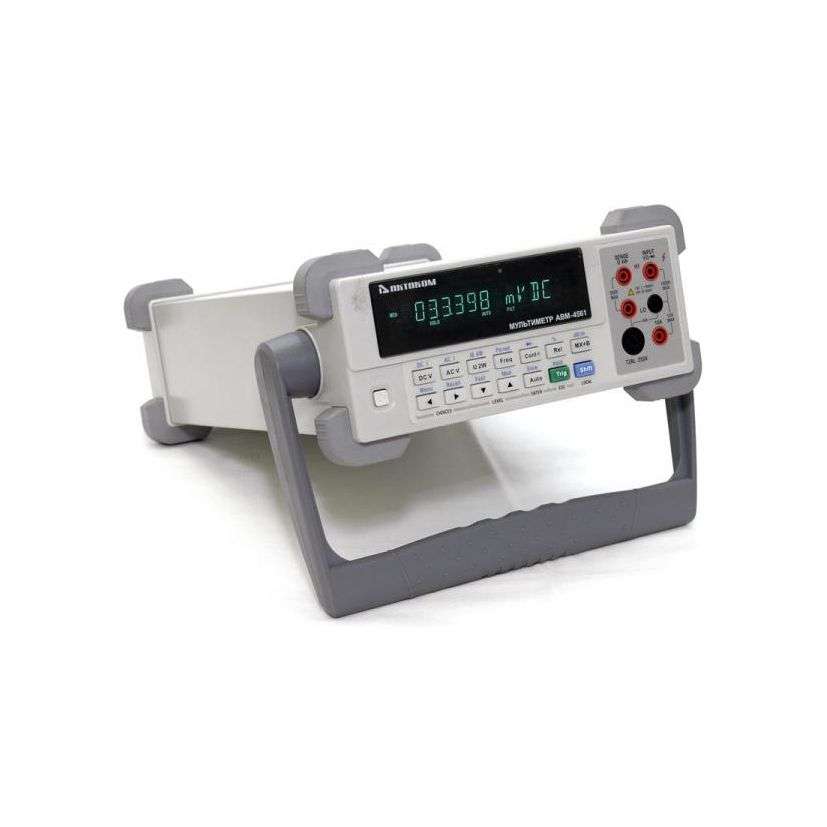

АВМ-4561 Настольный универсальный мультиметр. 6 1/2 разряда
Мультиметр АВМ-4561 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления и частоты.
Основные характеристики прибора АВМ-4561
— Разрядность индикатора 6½
— 12 различных измерений, постоянное/переменное напряжение, постоянный/переменный ток, 2/4 — проводное измерение сопротивления, частота/период, проверка диодов, dB/dBm и др.
— TrueRMS для измерения переменного тока и напряжения
— Измерение постоянного напряжения с погрешностью 0,0035% и с разрешением 0,1 мкВ
— Максимальная скорость регистрации 57 измерений в секунду
— Выбор диапазонов: автоматический и ручной
— Режимы запуска: внутренний / ручной / по шине / внешний
— Программируемое время задержки: 0…6000 мс
— Память 512 измерений (сохранение, вызов, подсчёт)
— Сохранение настроек: 10 профилей (сохранение/вызов)
— Дополнительные функции: MIN/ MAX/ AVER/ STD/ REL/ mX+b/ %/ dB/ dBm
— Удержание показаний
— Входное сопротивление 10 ГОм
— Универсальные интерфейсы для подключения приборов к ПК: RS-232/USB (опция), GPIB (опция)
Технические характеристики прибора АВМ-4561
Полная шкала и скорость измерения
| Скорость | Медленная | Средняя | Быстрая | |
| Полная шкала | 1,199,999 | 119,999 | 119,999 | |
| Скорость считывания (значений/сек) | DCV, DCI | 2 | 16 | 57 |
| ACV, ACI | 1,5 | 4 | 25 | |
| Ω-2W (<100 кОм) Ω-2W (>100 кОм) |
2 | 16 | 57 25 |
|
| Ω-4W (<100 кОм) Ω-4W (>100 кОм) |
1,5 | 10 | 33 20 |
|
Постоянное напряжение DCV
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Входной импеданс |
| 100,0000 мВ | 119,9999 | 0,1 мкВ | ±(0,065%+45 е.м.р.) | >10 ГОм |
| 1,000000 В | 1,199999 | 1 мкВ | ±(0,004%+9 е.м.р.) | >10 ГОм |
| 10,00000 В | 11,99999 | 10 мкВ | ±(0,006%+5 е.м.р.) | >10 ГОм |
| 100,0000 В | 119,9999 | 100 мкВ | ±(0,0045%+6 е.м.р.) | 10 МОм |
| 1000,000 В | 1010,000 | 1 мВ | ±(0,006%+20 е.м.р.) | 10 МОм |
Постоянный ток DCI
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Напряжение на нагрузке /сопротивление шунта |
| 10,00000 мА | 11,99999 | 10 нА | ±(0,05%+40 е.м.р.) | <0,15 В/10,1 Ом |
| 100,0000 мА | 119,9999 | 100 нА | ±(0,05%+40 е.м.р.) | <1,5 В/10,1 Ом |
| 1,000000 A | 1,199999 | 1 мкА | ±(0,08%+40 е.м.р.) | <0,3 В/0,1 Ом |
| 10,00000 A | 11,99999 | 10 мкА | ±(0,25%+40 е.м.р.) | <0,15 В/10 мОм |
Переменное напряжение ACV (TrueRMS)
| Диапазон | 100,0000 мВ | 1,000000 В | 10,00000 В | 100,0000 В | 750,00 В | |
| Макс. значение | 119,9999 | 1,199999 | 11,99999 | 119,9999 | 757,500 | |
| Разрешение | 0,1 мкВ | 1 мкВ | 10 мкВ | 100 мкВ | 1 мВ | |
| Точность (1 год) |
10~20 Гц | ±(1,5%+150 е.м.р.) | ±(0,5%+150 е.м.р.) | ±(0,1%+150 е.м.р.) | ±(0,3%+150 е.м.р.) | ±(1,0%+150 е.м.р.) |
| 20~50 Гц | ±(1,5%+100 е.м.р.) | ±(0,5%+100 е.м.р.) | ±(0,1%+100 е.м.р.) | ±(0,3%+100 е.м.р.) | ±(1,0%+100 е.м.р.) | |
| 50 Гц~20 кГц | ±(1,5%+100 е.м.р.) | ±(0,5%+100 е.м.р.) | ±(0,1%+100 е.м.р.) | ±(0,3%+100 е.м.р.) | ±(1,0%+100 е.м.р.) | |
| 20 кГц~50 кГц | ±(1,5%+100 е.м.р.) | ±(0,5%+100 е.м.р.) | ±(0,1%+100 е.м.р.) | ±(0,3%+100 е.м.р.) | ±(1,0%+100 е.м.р.) | |
| 50 кГц~100 кГц | ±(1,5%+100 е.м.р.) | ±(0,5%+100 е.м.р.) | ±(0,1%+100 е.м.р.) | ±(0,3%+100 е.м.р.) | ±(1,0%+100 е.м.р.) | |
Переменный ток ACV (TrueRMS)
| Диапазон | 10,00000 мА | 100,0000 мА | 1,000000 А | 10,00000 А | |
| Макс. значение | 11,99999 | 119,9999 | 1,199999 | 11,99999 | |
| Разрешение | 10 нА | 0,1 мкА | 1 мкА | 10 мкА | |
| Точность (1 год) | 10~20 Гц | ±(1%+80 е.м.р.) | ±(1%+80 е.м.р.) | ±(1%+80 е.м.р.) | — |
| 20~50 Гц | ±(0.5%+80 е.м.р.) | ±(0,5%+80 е.м.р.) | ±(0,5%+80 е.м.р.) | ±(0,5%+80 е.м.р.) | |
| 50 Гц~2 кГц | ±(0,25%+80 е.м.р.) | ±(0,25%+80 е.м.р.) | ±(0,25%+80 е.м.р.) | ±(0,25%+80 е.м.р.) | |
| 2 кГц~10 кГц | ±(2%+80 е.м.р.) | ±(2%+80 е.м.р.) | ±(2%+80 е.м.р.) | — | |
| Напряжение на нагрузке /сопротивление шунта |
<0,15 В/10,1 Ом | <1,5 В/10,1 Ом | <0,3 В/0,1 Ом | <0,15 В/10 мОм | |
Сопротивление (2-х/4-х проводная схема)
| Диапазон | Макс. значение | Разрешение | Тестовый ток | Точность (1 год) |
| 100,0000 Ом | 119,9999 | 100 мкОм | 1 мА | ±(0,15%+40 е.м.р.) |
| 1,000000 кОм | 1,199999 | 1 мОм | 1 мА | ±(0,06%+10 е.м.р.) |
| 10,00000 кОм | 11,99999 | 10 мОм | 100 мкА | ±(0,025%+10 е.м.р.) |
| 100,0000 кОм | 119,9999 | 100 мОм | 10 мкА | ±(0,07%+10 е.м.р.) |
| 1,000000 МОм | 1,199999 | 1 Ом | 10 мкА | ±(0,02%+10 е.м.р.) |
| 10,00000 МОм | 11,99999 | 10 Ом | 7.0xRx/(10M+Rx) | ±(0,04%+10 е.м.р.) |
| 100,0000 МОм | 119,9999 | 100 Ом | 7.0xRx/(10M+Rx) | ±(0,80%+10 е.м.р.) |
Частота
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Чувствительность (синус) |
| 5~10 Гц | 9,999999 | 10 мкГц | ±(0,05%+100 е.м.р.) | 200 мВскз |
| 10~100 Гц | 9,999999 | 100 мкГц | ±(0,01%+10 е.м.р.) | 40 мВскз |
| 100~100 кГц | 99,99999 | 1 мГц | ±(0,005%+2 е.м.р.) | 40 мВскз |
| 100 кГц~1 МГц | 199,9999 | 1 Гц | ±(0,005%+2 е.м.р.) | 100 мВскз |
Период
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Чувствительность (синус) |
| 1 мкс ~ 10 мкс | 9,999999 | 0,01 нс | ±(0,005%+2 е.м.р.) | 100 мВскз |
| 10 мкс ~ 10 мс | 9,999999 | 0,1 нс | ±(0,005%+2 е.м.р.) | 40 мВскз |
| 10 мс ~ 100 мс | 99,99999 | 0,1 мкс | ±(0,01%+10 е.м.р.) | 40 мВскз |
| 100 мс ~ 200 мс | 199,9999 | 1 мкс | ±(0,005%+100 е.м.р.) | 200 мВскз |
Проверка целостности цепи
| Диапазон (высокая скорость) | Макс. значение | Разрешение | Точность (1 год) | Тестовый ток |
| 1 кОм | 999,9 | 100 мОм | ±(0,1%+20 е.м.р.) | 1 мА |
Тест диодов
| Диапазон (высокая скорость) | Разрешение | Точность (1 год) | Тестовый ток |
| 3,0000 В | 100 мкВ | ±(0,01%+20 е.м.р.) | 1 мА |
| 10,0000 В | 100 мкВ | ±(0,01%+20 е.м.р.) | 100 мкА |
| 10,0000 В | 100 мкВ | ±(0,01%+20 е.м.р.) | 10 мкА |
Данные приведены при медленной скорости измерения (кроме режимов проверки целостности цепей и теста диодов)
Общие данные прибора АВМ-4561
— Питание 220 В
— Габаритные размеры 277х115х365 мм
— Масса 2,5 кг
— Габариты в упаковочной таре 350х250х440 мм, вес 5 кг.
— Гарантийный срок: 25 месяцев
Стандартная комплектация прибора АВМ-4561
— Мультиметр
— Кабель питания
— Измерительные щупы
— Руководство по эксплуатации
Дополнительная комплектация прибора АВМ-4561
— Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
— Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
— Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
— АСА-2308 адаптер для проводов, не имеющих разъема
— Магнитный адаптер АСА-2207
— Минищуп с острой подпружиненной тонкой контактной иглой АСА-2364
— Гнездо-адаптер АСА-2104 для многоразового временного впаивания в плату
— Переходник-шунт PTL-2172
— Универсальный набор аксессуаров АСА-2907
— Программное обеспечение
Комплектация прибора АВМ-4561 может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
