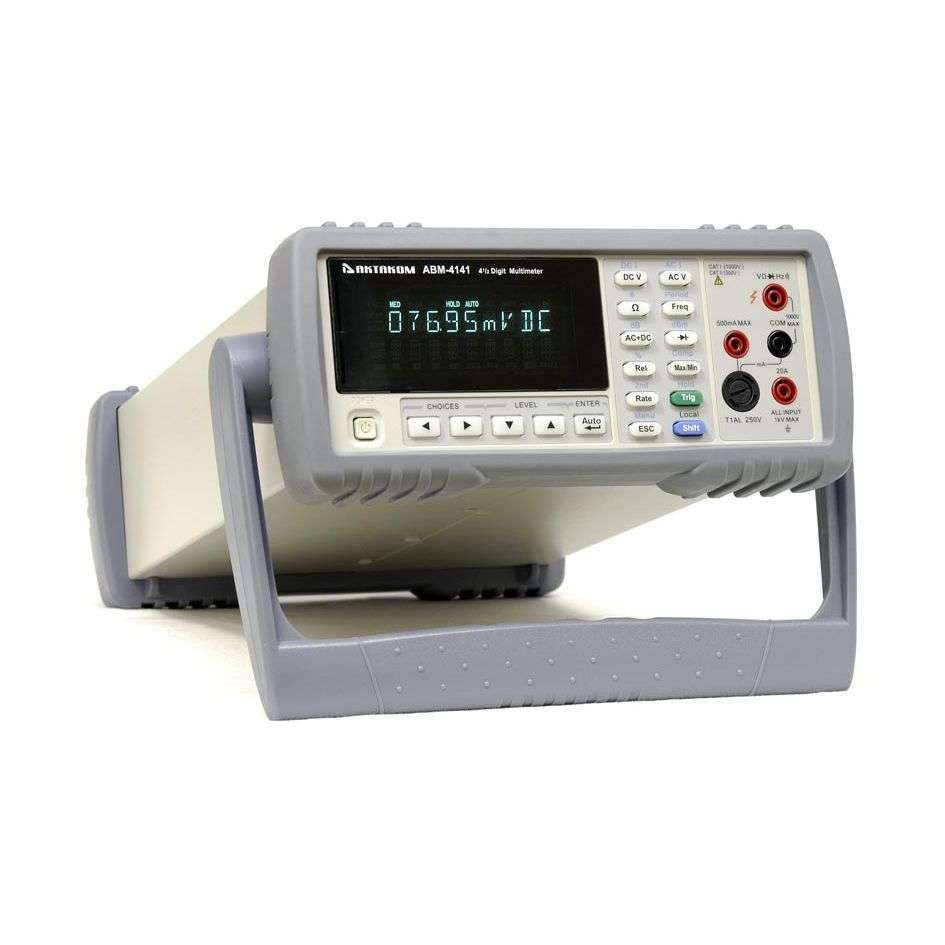

АВМ-4141 Настольный универсальный мультиметр. 4 1/2 разряда
Мультиметр АВМ-4141 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления и частоты.
Прибор имеет изменяемую разрядность дисплея и позволяет производить измерение постоянной и переменной составляющих в частотном диапазоне до 100 кГц, истинного среднеквадратичного значения (True RMS), сравнение результатов измерений с заданными значениями, проверку диодов и звуковую прозвонку цепи, измерение в децибелах и т. д.
Основные характеристики прибора АВМ-4141
— Универсальный цифровой мультиметр
— Автовыбор диапазонов
— Дисплей 4 1/2 разрядов (21 000 отсчетов)
— Измерение
пост. напряжения 10 мкВ-1000 В
перем. напряжения 10 мкВ-750 В (частотный диапазон 20 Гц-100 кГц)
— Измерение пост. и перем. тока 0,1 мкА…20 А
— Измерение сопротивления 10 мОм-20 МОм (2/4 провод.)
— Измерение частоты/периода
— Базовая погрешность 0,03%
— Входное сопротивление до 10 Мом
— TrueRMS
— Измерение в dBm
— Относительные измерения
— Усреднение
— MAX/MIN
— Прозвонка
— Тест диодов
— Питание 220 В
— Интерфейс USB
— Размеры 277 х 115 х 340 мм
— Вес 2,2 кг
— Гарантийный срок: 25 месяцев
Технические характеристики прибора АВМ-4141
— ВФД дисплей. Разрядность индикатора 41/2 (21000 отсчетов)
— 12 различных измерений, постоянное/переменное напряжение, постоянный/переменный ток, 2/4 – проводное измерение сопротивления, частота/период, проверка диодов, dB/dBm и др.
— TrueRMS для измерения переменного тока и напряжения
— Измерение постоянного напряжения с погрешностью 0,03% и с разрешением 10 мкВ
— Максимальная скорость 25 измерений в секунду
— Автоматический и ручной выбор диапазонов
— Фиксация максимального, минимального, среднего значений и девиации
— Удержание показаний
— Встроенные математические функции: %, dB, dBm
— Режим отображения:
однострочный
двустрочный: постоянное и переменное напряжение, постоянный и переменный ток, переменное напряжение и частота, переменный ток и частота, текущее значение и dB/dBm, текущее значение и максимальное/минимальное значение
-Режим относительных измерений REL
— Функция компаратора HI/IN/LO
— Режим запуска: внутренний, ручной, по шине
— Интерфейс для подключения приборов к ПК: USB
— Поддержка SCPI комманд
— Тестирование диодов и прозвонка цепи
| Полная шкала и скорость измерения | |||||||||||||
| Скорость | Медленная | Средняя | Быстрая | ||||||||||
| Скорость считывания (значений/сек) | DCV, DCI | 5 | 10 | 25 | |||||||||
| ACV, ACI | 5 | 10 | 25 | ||||||||||
| Ω | 5 | 10 | 25 | ||||||||||
| AC+DC | 1.2 | 1.4 | 1.5 | ||||||||||
| Частота | 1 | 2 | 3.9 | ||||||||||
| Постоянное напряжение DCV | |||||||||||||
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Входной импеданс | |||||||||
| 200 мВ | 210.00 | 10 мкВ | ±(0.03%+0.04%) | 10 МОм | |||||||||
| 2 В | 2.1000 | 100 мкВ | ±(0.03%+0.02%) | 11.1 МОм | |||||||||
| 20 В | 21.000 | 1 мВ | ±(0.03%+0.02%) | 10.1 МОм | |||||||||
| 200 В | 210.00 | 10 мВ | ±(0.03%+0.02%) | 10 МОм | |||||||||
| 1000 В | 1200.00 | 100 мВ | ±(0.03%+0.02%) | 10 МОм | |||||||||
| Постоянный ток DCI | |||||||||||||
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Напряжение на нагрузке /сопротивление шунта | |||||||||
| 2 мА | 2.1000 | 0.1 мкА | ±(0.08%+0.025%) | <0.3 В/100 Ом | |||||||||
| 20 мА | 21.000 | 1 мкА | ±(0.08%+0.020%) | <0.04 В/1 Ом | |||||||||
| 200 мА | 210.00 | 10 мкА | ±(0.08%+0.020%) | <0.3 В/1 Ом | |||||||||
| 2 A | 2.1000 | 100 мкА | ±(0.3%+0.025%) | <0.05 В/10 мОм | |||||||||
| 20 A | 20.000 | 1 мА | ±(0.3%+0.025%) | <0.6 В/10 мОм | |||||||||
| Переменное напряжение ACV (True-rms) | |||||||||||||
| Диапазон | 200 мВ | 2 В | 20 В | 200 В | 750 В | ||||||||
| Разрешение | 10 мкВ | 100 мкВ | 1 мВ | 10 мВ | 100 мВ | ||||||||
|
Точность (1 год) |
20~50 Гц | ±(1.0%+0.2%) | — | ||||||||||
| 50 Гц~20 кГц | ±(0.5%+0.15%) | ±(0.4%+0.05%) | ±(0.8%+0.075%) | ||||||||||
| 20 кГц~50 кГц | ±(1.8%+0.25%) | ±(1.5%+0.1%) | |||||||||||
| 50 кГц~100 кГц | ±(3.0%+0.75%) | ±(3.0%+0.25%) | |||||||||||
| Переменный ток ACV (True-rms) | |||||||||||||
| Диапазон | 2 мА | 20 мА | 200 мА | 2 А | 20 А | ||||||||
| Разрешение | 0.1 мкА | 1 мкА | 10 мкА | 100 мкА | 1 мА | ||||||||
Точность (1 год) |
20 Гц~50 Гц | ±(1.5%+0.5%) | ±(2.00%+0.5%) | ||||||||||
| 50 Гц~2 кГц | ±(0.5%+0.3%) | ||||||||||||
| 2 кГц~20 кГц | ±(2%+0.5%) | ±(2%+0.38%) | — | ||||||||||
| Сопротивление (2-х/4-х проводная схема) | |||||||||||||
| Диапазон | Макс. значение | Разрешение | Тестовый ток | Точность (1 год) | |||||||||
| 200 Ом | 210.00 | 10 мОм | 0.5 мА | ±(0.10%+0.05%) | |||||||||
| 2 кОм | 2.1000 | 100 мОм | 0.45 мА | ±(0.10%+0.025%) | |||||||||
| 20 кОм | 21.000 | 1 Ом | 45 мкА | ±(0.10%+0.025%) | |||||||||
| 200 кОм | 210.00 | 10 Ом | 4.5 мкА | ±(0.10%+0.025%) | |||||||||
| 2 МОм | 2.1000 | 100 Ом | 450 нА | ±(0.15%+0.025%) | |||||||||
| 20 МОм | 21.000 | 1 кОм | 45 нА | ±(0.30%+0.05%) | |||||||||
| Частота | |||||||||||||
| Диапазон | Макс. значение | Разрешение | Точность (1 год) | Чувствительность (синус) | |||||||||
| 5~10 Гц | 9.9999 | 0.0001 Гц | ±(0.05%+0.02%) | 200 мВскз | |||||||||
| 10~100 Гц | 99.999 | 0.001 Гц | ±(0.01%+0.02%) | 300 мВскз | |||||||||
| 100~100 кГц | 999.99 | 0.1 Гц | ±(0.01%+0.008%) | 300 мВскз | |||||||||
| 100 кГц~1 МГц | 9999.9 | 10 Гц | ±(0.01%+0.008%) | 500 мВскз | |||||||||
Данные приведены при медленной скорости измерения
— Рабочая температура и влажность: 0…40 °C, ≤90%RH
— Питание: 198…242 В переменного тока, частота: 47.5…63 Hz
— Потребляемая мощность: ≤ 10 ВА
— Габаритные размеры: 277x115x340 мм
— Вес: 2,2 кг
Стандартная комплектация прибора АВМ-4141
— Прибор
— Измерительные щупы (1 красн., 1 чёрн.) 2 шт.
— Кабель питания
— Запасной предохранитель 1 шт.
— Предохранитель 500 мА (1 в приборе) 2 шт.
— Предохранитель 2 А (1 в приборе) 2 шт.
— Руководство по эксплуатации
— Упаковочная тара
— Программное обеспечение
