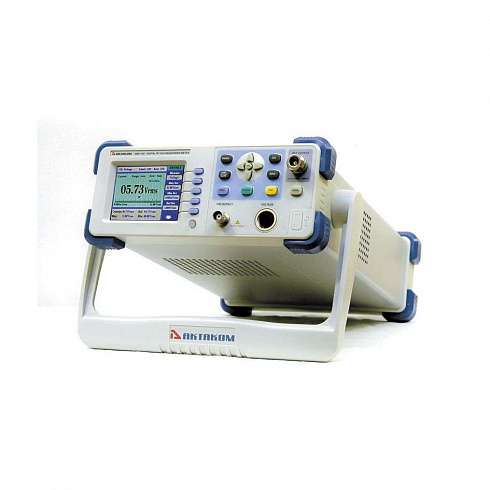

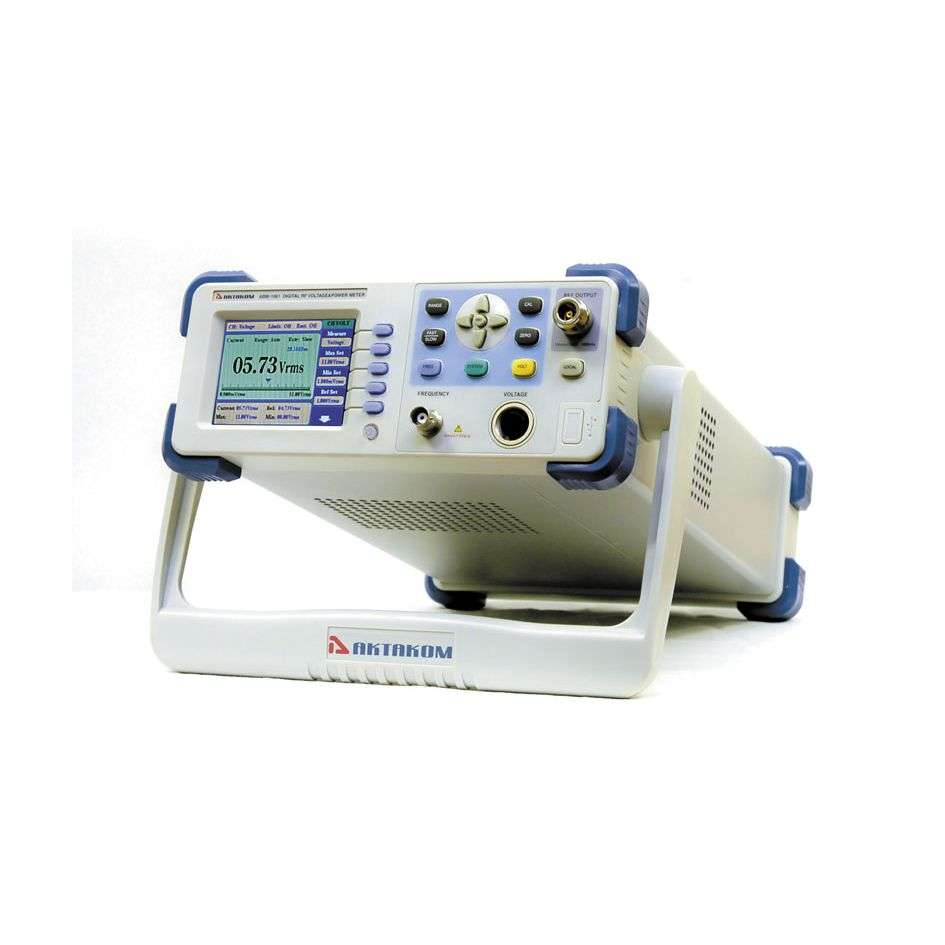

АВМ-1061 Вольтметр высокочастотный
Комбинированный прибор АВМ-1061 сочетающий в одном корпусе: высокочастотный вольтметр, измеритель уровня сигнала, частотомер.
Данный вольтметр позволяет проводить высокоточные измерения напряжения и уровня сигнала на частотах до 1,2 ГГц.
Основные характеристики прибора АВМ-1061
— Частотный диапазон: 9 кГц…1,2 ГГц. ВЧ пробник.
— Диапазон измерения амплитуды: 1 мВскз…10 В скз (50 Ом).
— Диапазон измерения уровня: -47 дБм …+33 дБм (50 Ом).
— Встроенный частотомер: 6 разрядов, 1 ppm, до 3 ГГц.
— 3 прибора в 1: высокочастотный вольтметр, измеритель мощности, частотомер
— Рабочая частота до 1,2 ГГц
— Скорость измерения: медленная (2 изм/с, 4 разряда), быстрая (20 изм/с, 3 разряда)
— Автоматический и ручной выбор диапазонов
— Автоматическая установка нуля
— Дисплей: цветной ЖК QVGA (3,5″), 6 разрядов
— Интерфейсы: RS-232 и USB
— Напряжение питания: 220 В±10%, частота 50 Гц±5%
— Габаритные размеры: 255 x 370 x 100 мм
— Масса: 3,5 кг
— Гарантийный срок: 14 месяцев
Технические характеристики прибора АВМ-1061
Вольтметр
— Рабочая частота: 9 кГц…1,2 ГГц
— Диапазон измерения: 1 мВскз…10 Вскз (нагрузка 50 Ом)
— Выбор диапазона:
ручной 4 мВскз /40 мВскз /400 мВскз /4 Вскз /10 Вскз
автоматический
— Погрешность измерения:
±(2%+5 е.м.р.) на частоте 100 кГц, в диапазоне 10 мВскз…10 Вскз
±(2,5%+6 е.м.р.) на частоте 100 кГц, в диапазоне 2 мВскз…10 Вскз
Измеритель уровня
— Рабочая частота: 9 кГц…1,2 ГГц
— Диапазон измерения: -47 дБм …+33 дБм (нагрузка 50 Ом; 0 дБм=0,223 Вскз)
— Выбор диапазона:
ручной -40 дБм/ -20 дБм / 0 дБм/ 20 дБм/ 40 дБм
автоматический
— Погрешность измерения (на частоте 100 кГц):
±0,36 дБм в диапазоне -27 дБм…33 дБм
±0,6 дБм в диапазоне -41 дБм…27 дБм
Частотомер
— Рабочая частота: 10 кГц…3,0 ГГц
— Минимальное входное напряжение: 50 мВскз
— Максимальное входное напряжение: 5 Вскз
— Выбор диапазона: автоматический
— Погрешность измерения: ±0,36 дБм на частоте 100 кГц, в диапазоне -27 дБм…33 дБм
— Входной импеданс: > 500 кОм (≤50 МГц), >50 Ом (>50 МГц), входная емкость <30 пФ
— Связь по входу: АС
— Форма входного сигнала: синус
— ФНЧ с частотой среза 100 кГц
— Время счета: 100 мс, 1 с (опционально)
— Точность ±5 ppm
Опорный выход
— Выходная частота: 100 кГц
— Выходная амплитуда: 1 Вскз (50 Ом), 2 Вскз (открытый контур)
— Выходной импеданс: 50 Ом
Стандартная комплектация прибора АВМ-1061
— Вольтметр
— Сетевой шнур
— Высокочастотный пробник с коаксиальным кабелем
— Кабель BNC-BNC
— Кабель RS-232
— Адаптер N/BNC-50KK
— Руководство по эксплуатации
Комплектация прибора АВМ-1061 может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
