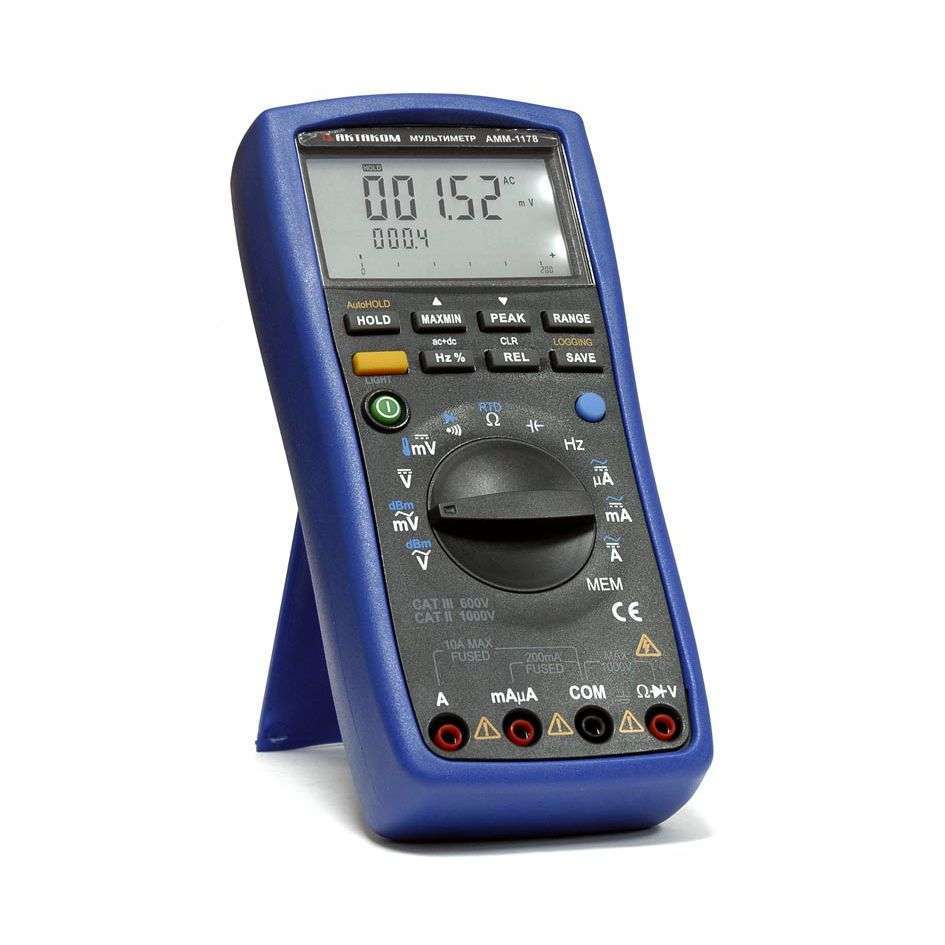

АММ-1178 Мультиметр цифровой
Мультиметр цифровой АММ-1178 предназначен для измерения напряжения переменного и постоянного тока, силы переменного и постоянного тока, сопротивления, ёмкости, частоты, коэффициента заполнения, dBm и температуры (с помощью термопар и терморезисторов).
Прибор тестирует диоды и проверяет целостность электрической цепи.
Особенности цифрового мультиметра АММ-1178
— TrueRMS измерения (40 Гц-1 кГц)
— Измерение постоянного / переменного напряжения и тока
— Измерение переменного напряжения и тока с постоянной составляющей (AC+DC)
— Измерение сопротивления, ёмкости, частоты и коэффициента заполнения
— Измерение температуры термпопарами К-типа и термосопротивлениями PT-100
— Функции прозвонки цепи и тестирование диодов
— Двухстрочный цифровой дисплей (22000/2200 отсчетов) с аналоговой шкалой (51 сегмент)
— Скорость обновления 3 раз/с (цифровой дисплей); 24 раз/с (аналоговая шкала)
— Функция измерения пиковых значений, захват пиков от 500 мкс
— Измерение в дБ с выбором импеданса от 1 до 2400 Ом
— Возможность сохранения данных в ручном режиме (1000 групп)
— Автоматический регистратор данных (1000 групп)
— Функция удержания и автоматического удержания текущих значений
— Фиксация минимальных, средних и максимальных значений
— Режим относительных измерений
— Функция калибровки
— Автоматический и ручной выбор диапазона
— Подсветка дисплея с заданием времени отключения от 0 до 9999 мин
— Автоотключение питания с заданием времени отключения от 0 до 9999 сек
— USB интерфейс
— Категория безопасности CAT III AC/DC 1000 В, CAT IV AC/DC 600 В
— Питание 6 В (4 алкалиновые батареи типа AAA)
— Габаритные размеры 205x95x42 мм (без хольстера)
— Масса (с батареями) 500 г (без хольстера)
Технические характеристики мультиметра АММ-1178
Измерение постоянного напряжения
| Диапазон | Разрешение | Погрешность | Примечания |
| 200 мВ | 0,01 мВ | ±(0,05%×Uизм+ 10 е.м.р.) | Измерительный импеданс: > 2,5 ГОм Защита от перенапряжения: 1000 В. |
| 2 В | 0,1 мВ | Измерительный импеданс: 10 MОм/<100 пФ. Защита от перенапряжения: 1000 В |
|
| 20 В | 0,001 В | ||
| 200 В | 0,01 В | ||
| 1000 В | 0,1 В | ±(0,1%×Uизм+ 10 е.м.р.) |
Измерение переменного напряжения (СКЗ)
| Диапазон | Разрешение | Погрешность (40~1000 Гц) | Примечания |
| 200 мВ | 0,01 мВ | ±(1,0%×Uизм + 40 е.м.р.) (<400 Гц) ±(5,0%×Uизм + 40 е.м.р.) (≥400 Гц) |
Измерительный импеданс: > 2,5 ГОм Защита от перенапряжения: 1000 В. |
| 2 В | 0,1 мВ | ±(0,5%×Uизм + 40 е.м.р.) (<400 Гц) ±(5,0%×Uизм + 40 е.м.р.) (≥400 Гц) |
Измерительный импеданс: 10 MОм/<100 пФ. Защита от перенапряжения: 1000 В |
| 20 В | 0,001 В | ±(0,5%×Uизм + 40 е.м.р.) | |
| 200 В | 0,01 В | ||
| 1000 В | 0,1 В | ±(1,0%×Uизм + 40 е.м.р.) |
Измерение переменного напряжения с постоянной составляющей (СКЗ)
| Диапазон | Разрешение | Погрешность (40~1000 Гц) |
| 2 В | 0,1 мВ | ±(0,5%×Uизм + 40 е.м.р.) (<400 Гц) ±(5,0%×Uизм + 40 е.м.р.) (≥400 Гц) |
| 20 В | 0,001 В | ±(0,5%×Uизм + 40 е.м.р.) |
| 200 В | 0,01 В | |
| 1000 В | 0,1 В | ±(1,0%×Uизм + 40 е.м.р.) |
Измерение постоянного тока
| Диапазон | Разрешение | Погрешность | Падение напряжения | Примечания |
| 200 мкA | 0,01 мкA | ±(0,2%×Iизм+ 20 е.м.р.) | 103 мкВ/мкА | Защита от перегрузки: предохранитель 0,2 A/250 В |
| 2000 мкA | 0,1 мкA | ±(0,2%×Iизм+ 10 е.м.р.) | ||
| 20 мA | 0,001 мA | 1,8 мВ/мА | ||
| 200 мA | 0,01 мA | |||
| 2 A | 0,0001 A | ±(0,5%×Iизм+ 10 е.м.р.) | 0,04 В/A | Защита от перегрузки: предохранитель 10 A/250 В |
| 10 A | 0,001 A | ±(0,5%×Iизм+ 20 е.м.р.) |
Измерение переменного тока
| Диапазон | Разрешение | Погрешность (40~1000 Гц) | Падение напряжения | Примечания |
| 200 мкA | 0,01 мкA | ±(0,8%×Iизм+ 30 е.м.р.) | 103 мкВ/мкА | Защита от перегрузки: предохранитель 0,2 A/250 В |
| 2000 мкA | 0,1 мкA | |||
| 20 мA | 0,001 мA | 1,8 мВ/мА | ||
| 200 мA | 0,01 мA | |||
| 2 A | 0,0001 A | ±(1,5%×Iизм+ 20 е.м.р.) | 0,04 В/A | Защита от перегрузки: предохранитель 10 A/250 В |
| 10 A | 0,001 A |
Измерение переменного тока с постоянной составляющей (СКЗ)
| Диапазон | Разрешение | Погрешность (40~1000 Гц) | Падение напряжения | Примечания |
| 200 мкA | 0,01 мкA | ±(0,8%×Iизм+ 30 е.м.р.) | 103 мкВ/мкА | Защита от перегрузки: предохранитель 0,2 A/250 В |
| 2000 мкA | 0,1 мкA | |||
| 20 мA | 0,001 мA | 1,8 мВ/мА | ||
| 200 мA | 0,01 мA | |||
| 2 A | 0,0001 A | ±(1,5%×Iизм+ 20 е.м.р.) | 0,04 В/A | Защита от перегрузки: предохранитель 10 A/250 В |
| 10 A | 0,001 A |
Измерение сопротивления
| Диапазон | Разрешение | Погрешность | Ток короткого замыкания | Примечания |
| 200 Ом | 0,01 Ом | ±(0,2%×Rизм+ 10 е.м.р.) | 0,8 мА | Напряжение разомкнутой цепи: 2,4 В Сопротивление выводов не включено в погрешность Защита от перенапряжения: 1000 В |
| 2 кОм | 0,0001 кОм | ±(0,2%×Rизм+ 5 е.м.р.) | 0,2 мА | |
| 20 кОм | 0,001 кОм | 20 мкА | ||
| 200 кОм | 0,01 кОм | ±(0,5%×Rизм+ 5 е.м.р.) | 2 мкА | |
| 2 МОм | 0,0001 МОм | ±(0,6%×Rизм+ 5 е.м.р.) | 0,2 мкА | |
| 20 МОм | 0,001 МОм | ±(1,0%×Rизм+ 40 е.м.р.) | <0,1 мкА | |
| 60 МОм | 0,01 МОм | ±(5,0%×Rизм+ 20 е.м.р.) | <0,1 мкА |
Измерение емкости
| Диапазон | Разрешение | Погрешность | Примечания |
| 10 нФ | 0,01 нФ | ±(5,0%×Cизм + 50 е.м.р.) | Для уменьшения погрешности измерения низких ёмкостей необходимо использовать режим относительных измерений. |
| 100 нФ | 0,1 нФ | ±(5,0%×Cизм + 5 е.м.р.) | |
| 1000 нФ | 1 нФ | ||
| 10 мкФ | 0,01 мкФ | ||
| 100 мкФ | 0,1 мкФ | ||
| 1000 мкФ | 1 мкФ | ±(5,0%×Cизм + 50 е.м.р.) | |
| 10 мФ | 0,01 мФ | ||
| 100 мФ | 0,1 мФ |
Измерение частоты
| Диапазон | Разрешение | Погрешность | Примечания |
| 10 Гц | 0,001 Гц | ±(2,0%×fизм + 4 е.м.р.) | При частоте ниже 3 Гц на экране отображается 0.00). |
| 100 Гц | 0,01 Гц | ||
| 1000 кГц | 0,1 Гц | ||
| 10 кГц | 0,001 кГц | ||
| 100 кГц | 0,01 кГц | ||
| 1000 кГц | 0,1 кГц | ||
| 100 МГц | 0,001 МГц |
Измерение коэффициента заполнения
| Диапазон | Разрешение | Погрешность | Примечания |
| 10%~90% | 0,1% | 1,0%×Dизм |
Измерение температуры с помощью термопары К-типа
| Диапазон | Разрешение | Погрешность | Примечания |
| -200…1372 °С | 0.1°C | ±(0,5%×Tизм+3 е.м.р.) | С использованием температурной шкалы ITS-90, погрешность не включает ошибку компенсации внутренней температуры, вызванную самим датчиком. Диапазон компенсации температуры датчика: + 2°С. |
| — 328,0°F～2501,.6°F | 0.1°F |
Измерение температуры с помощью терморезистора (RTD) типа PT100
| Диапазон | Разрешение | Погрешность | Примечания |
| -200…800 °С | 0.1°C | ±(0,5%×Tизм+3 е.м.р.) | С использованием температурной шкалы Pt100-385. Ток зонда 1 мА. Сопротивление подключенного проводника не учтено. |
| — 328,0°F～1472,0°F | 0.1°F |
Проверка диодов
| Диапазон | Разрешение | Погрешность | Ток замкнутой цепи | Напряжение разомкнутой цепи |
| 2 В | 0,0001 В | ±(0,01×Uизм + 10 е.м.р.) | Менее 0,2 мА (типичное значение) |
От 0,5 В до 0,8 В |
Проверка целостности цепи
| Диапазон | Разрешение | Погрешность | Напряжение разомкнутой цепи |
| 600 Ом | 0,1 Ом | Звуковой сигнал <30 Ом |
< 1,0 В |
Стандартная комплектация мультиметра АММ-1178
— Мультиметр
— Измерительные щупы (красн., черн.) — 2 шт.
— Кабель USB-интерфейса (мини-USB / USB)
— Батарея 1,5 В (типа ААА) — 4 шт.
— Руководство по эксплуатации
Дополнительная комплектация мультиметра АММ-1178
— Прибор
— Измерительные щупы — 2 шт
— Кабель USB
— Щелочная батарея типа AAA, NEDA, LR03 — 4 шт.
