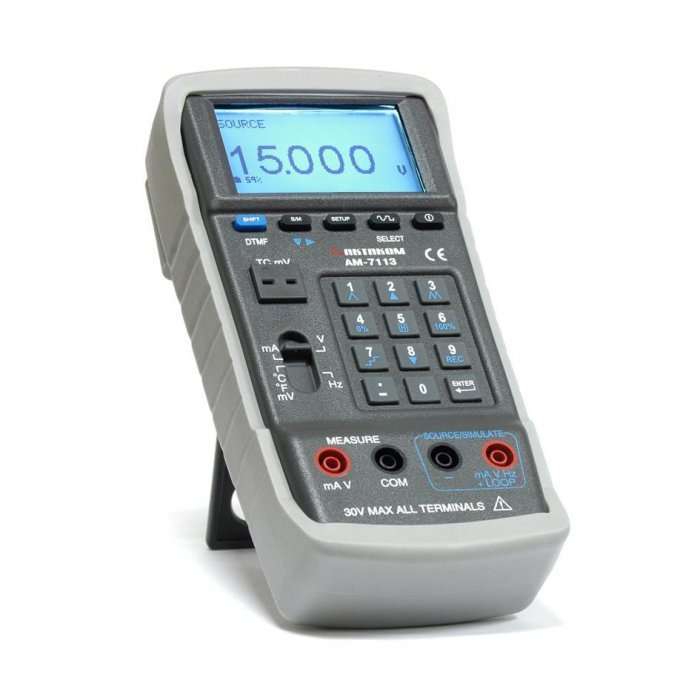

АМ-7113 Мультиметр-калибратор процессов
Многофункциональные мультиметры-калибраторы АМ-7113 предназначены для измерения и выдачи сигналов высокоточного значения при проверке и калибровке различного оборудования (датчики, измерители, преобразователи, контроллеры и т.п.) во время проведения ремонтных или пуско-наладочных работ.
Это компактные портативные приборы, необходимые в работе инженеров, наладчиков и специалистов ремонтных служб, позволяющие сэкономить время и решить широкий круг задач в полевых условиях.
Многофункциональный мультиметр-калибратор процессов АМ-7113
Базовая погрешность 0,03%.
Измерение постоянного напряжения -3 В…24 В;
— постоянного тока -4 мА…24 мА;
— температура 11 типов термопар.
Источник: постоянное напряжение 5 мкВ…15 В;
— постоянный ток 5 мкА…24 мА;
— генератор частоты 0,3 Гц…20 кГц,
— 4 стандартные и произвольная формы;
— генерация одиночного импульса 3 мкс…999,9 мс и двухтонального сигнала;
— температура 11 типов термопар
Питание ток петли (4-20 мА) 24 В.
Имитация трансмиттера в диапазоне 4…20 мA.
Имитация электронной нагрузки (30 В/20мА).
Тестирование светодиодов (0-24мА).
Автоизменение тока с заданным шагом (ПО).
Компенсация холодного спая.
Выбираемый 250 Ом HART резистор.
Функция регистратора.
Питание сетевой адаптер 220 В/15В, 0,5А;
— аккумулятор 11,1 В/1600 мАч.
Габаритные размеры 214х98,7х56 мм, масса 650 г.
Гарантийный срок: 14 месяцев
Общие характеристики мультиметр-калибратора процессов АМ-7113
— Двойной высоконтрастный ЖК-дисплей 4 1/2 разряда
— Контрастная белая подсветка
— Кнопочное управление
Технические характеристики мультиметр-калибратора АМ-7113
Функции источника сигнала
| Параметр | Диапазон | Разрешение | Погрешность | Примечание | ||
| Постоянное напряжение | 0,005…10 В | 0,001 В | ±(0,03%+5 е.м.р.) | Макс. ток нагрузки 1 мА Ток короткого замыкания <100 мА |
||
| 10 В…15 В | ||||||
| Постоянный ток | 0,005 мА…4 мА | 1 мкА | ±(0,03%+5 е.м.р.) | Vopen>24 В | ||
| 4 мА…20 мА | ±(0,03%+3 е.м.р.) | |||||
| 20 мА…24 мА | ±(0,03%+5 е.м.р.) | |||||
| Генерация сигнала | Синусоидальная форма |
0,1 В …20 В | 0,001 В | ±(5%+0,3 В) | 0,3…20 кГц, 50%, смещение 0 В | |
| Прямоугольная форма |
1 В …20 В | ±(6%+0,4 В) | 0,3…20 кГц, 50%, смещение 0 В | |||
| Другие формы | 0,1 В …20 В | ±(6%+0,4 В) | 0,3…20 кГц, смещение 0 В | |||
| Смещение | -5 В…5 В | ±(5%+0,5 В+5%Vп-п) | Максимальный размах < 20 Вп-п | |||
| Частота | 0,3 Гц …99,999 Гц | 0,1 Гц | 0,002 Гц | |||
| 10,00 Гц …999,99 Гц | 0,1 Гц | 0,02 Гц | ||||
| 1000,0 Гц …9999,9 Гц | 0,1 Гц | 0,2 Гц | ||||
| 10000 Гц …20000 Гц | 1 Гц | 2 Гц | ||||
| Термопара | K | -200…-150 °С / -382…-238 °F | 0,1 °С /0,1 °F | 2,0 °С / 3,6 °F | Погрешность не включает ошибку внутреннего компенсационного преобразователя | |
| -150…0 °С / -238…32 °F | 1,2 °С / 2,1 °F | |||||
| 0…1000 °С / 32…1832 °F | 0,8 °С / 1,4 °F | |||||
| 1000…1370 °С / 1832…2498 °F | 1,2 °С / 2,1 °F | |||||
| J | -200…-150 °С / -382…-238 °F | 2,0 °С / 3,6 °F | ||||
| -150…0 °С / -238…32 °F | 1,0 °С / 1,8 °F | |||||
| 0…1050 °С / 32…1922 °F | 0,7 °С / 1,2 °F | |||||
| E | -200…-150 °С / -382…-238 °F | 1,5 °С / 2,7 °F | ||||
| -150…0 °С / -238…32 °F | 0,9 °С / 1,6 °F | |||||
| 0…850 °С / 32…1562 °F | 0,7 °С / 1,2 °F | |||||
| T | -200…-150 °С / -382…-238 °F | 1,5 °С / 2,7 °F | ||||
| -150…0 °С / -238…32 °F | 1,2 °С / 2,1 °F | |||||
| 0…400 °С / 32…752 °F | 0,8 °С / 1,4 °F | |||||
| R | 0…500 °С / 32…932 °F | 1,8 °С / 3,2 °F | ||||
| 500…1760 °С / 932…3200 °F | 1,5 °С / 2,7 °F | |||||
| S | 0…500 °С / 32…932 °F | 1,8 °С / 3,2 °F | ||||
| 500…1760 °С / 932…3200 °F | 1,5 °С / 2,7 °F | |||||
| N | -200…0 °С / -328…32 °F | 1,5 °С / 2,7 °F | ||||
| 0…1300 °С / 32…2372 °F | 0,9 °С / 1,6 °F | |||||
| L | -200…0 °С / -328…32 °F | 0,9 °С / 1,6 °F | ||||
| 0…900 °С / 32…2372 °F | 0,7 °С / 1,2 °F | |||||
| U | -200…0 °С / -328…32 °F | 1,1 °С / 1,9 °F | ||||
| 0…600 °С / 32…1112 °F | 0,7 °С / 1,2 °F | |||||
| В | 600…800 °С / 1112…1472 °F | 2,2 °С / 3,9 °F | ||||
| 800…1000 °С / 1472…1832 °F | 1,8 °С / 3,2 °F | |||||
| 1000…1820 °С / 1832…3308 °F | 1,4 °С / 2,5 °F | |||||
| C | 0…1800 °С / 32…3272 °F | 1,0 °С / 1,8 °F | ||||
| 1800…2310 °С / 3272…4190 °F | 1,5 °С / 2,7 °F | |||||
| mV | -10 мВ…70 мВ | 0,05 мВ | ||||
| Формирование импульсов (прямоугольная форма, 10 Вп-п, смещение -5 В…+5 В) |
3,0 мкс…9999,9 мкс | 0,1 мкс | Время нарастания: макс. 10 мкс, тип. 5 мкс Время спада: макс. 15 мкс, тип. 7,5 мкс |
|||
| 10,000 мс…99,999 мс | 0,001 мс | |||||
| 100,00 мс…999,99 мс | 0,01 мс | |||||
| Коэффициент заполнения (прямоугольная форма,10 Вп-п, 0,3…20 кГц) |
0%…100% | 1% | Время нарастания: макс. 10 мкс, тип. 5 мкс
Время спада: макс. 15 мкс, тип. 7,5 мкс |
|||
| DTMF сигнал | Частотный диапазон |
0,3 …99,999 Гц | 0,1 Гц | 0,002 Гц | ||
| 10,00 …999,99 Гц | 0,1 Гц | 0,02 Гц | ||||
| 1000,0 …9999,9 Гц | 0,1 Гц | 0,2 Гц | ||||
| 10000…20000 Гц | 1 Гц | 2 Гц | ||||
| % | 0%…100% | 1% | 5% | |||
| Фазовый угол | 0…360 ° | 1 ° | ±(100 мкс + 1°) | |||
| Амплитуда (Вп-п, F1=F2) |
5 В…20 В | 0,001 В | ±(10%+0,6 В) | |||
| Смещение (Вп-п, F1=F2) |
-5 В…5 В | 0,001 В | ±(10%+0,6 В+5%Vп-п) | |||
Функции измерителя
| Параметр | Диапазон | Разрешение | Погрешность | Примечание | |
| Постоянное напряжение | -3 В…-0,005 В | 0,001 В | ±(0,03%+10 е.м.р.) | ||
| 0,005…10 В | ±(0,03%+5 е.м.р.) | ||||
| 10 В…15 В | ±(0,03%+5 е.м.р.) | ||||
| Постоянный ток | -4 мА…-0,005 мА | 1 мкА | ±(0,03%+10 е.м.р.) | ||
| 0,005 мА…4 мА | ±(0,03%+5 е.м.р.) | ||||
| 4 мА…20 мА | ±(0,03%+3 е.м.р.) | ||||
| 20 мА…24 мА | ±(0,03%+5 е.м.р.) | ||||
| Термопара | K | -200…-150 °С / -382…-238 °F | 0,1 °С /0,1 °F | 2,0 °С / 3,6 °F | Погрешность не включает ошибку внутреннего компенсационного преобразовате |
| -150…0 °С / -238…32 °F | 1,2 °С / 2,1 °F | ||||
| 0…1000 °С / 32…1832 °F | 0,8 °С / 1,4 °F | ||||
| 1000…1370 °С / 1832…2498 °F | 1,2 °С / 2,1 °F | ||||
| J | -200…-150 °С / -382…-238 °F | 2,0 °С / 3,6 °F | |||
| -150…0 °С / -238…32 °F | 1,0 °С / 1,8 °F | ||||
| 0…1050 °С / 32…1922 °F | 0,7 °С / 1,2 °F | ||||
| E | -200…-150 °С / -382…-238 °F | 1,5 °С / 2,7 °F | |||
| -150…0 °С / -238…32 °F | 0,9 °С / 1,6 °F | ||||
| 0…850 °С / 32…1562 °F | 0,7 °С / 1,2 °F | ||||
| T | -200…-150 °С / -382…-238 °F | 1,5 °С / 2,7 °F | |||
| -150…0 °С / -238…32 °F | 1,2 °С / 2,1 °F | ||||
| 0…400 °С / 32…752 °F | 0,8 °С / 1,4 °F | ||||
| R | 0…500 °С / 32…932 °F | 1,8 °С / 3,2 °F | |||
| 500…1760 °С / 932…3200 °F | 1,5 °С / 2,7 °F | ||||
| S | 0…500 °С / 32…932 °F | 1,8 °С / 3,2 °F | |||
| 500…1760 °С / 932…3200 °F | 1,5 °С / 2,7 °F | ||||
| N | -200…0 °С / -328…32 °F | 1,5 °С / 2,7 °F | |||
| 0…1300 °С / 32…2372 °F | 0,9 °С / 1,6 °F | ||||
| L | -200…0 °С / -328…32 °F | 0,9 °С / 1,6 °F | |||
| 0…900 °С / 32…2372 °F | 0,7 °С / 1,2 °F | ||||
| U | -200…0 °С / -328…32 °F | 1,1 °С / 1,9 °F | |||
| 0…600 °С / 32…1112 °F | 0,7 °С / 1,2 °F | ||||
| B | 600…800 °С / 1112…1472 °F | 2,2 °С / 3,9 °F | |||
| 800…1000 °С / 1472…1832 °F | 1,8 °С / 3,2 °F | ||||
| 1000…1820 °С / 1832…3308 °F | 1,4 °С / 2,5 °F | ||||
| C | 0…1800 °С / 32…3272 °F | 1,0 °С / 1,8 °F | |||
| 1800…2310 °С / 3272…4190 °F | 1,5 °С / 2,7 °F | ||||
| mv | -10 мВ…70 мВ | mV | 0,05 мВ | ||
— Питание сетевой адаптер 220 В/15В, 0,5А; аккумулятор 11,1 В/1600 мАч
— Габаритные размеры 214х98,7х56 мм
— Масса 650 г.
