АМ-7025 Мультиметр-калибратор
Многофункциональные мультиметры-калибраторы технологических процессов АМ-7025 предназначены для измерения и выдачи сигналов высокоточного значения при проверке и калибровке различного оборудования (датчики, измерители, преобразователи, контроллеры и т.п.) во время проведения ремонтных или пуско-наладочных работ.
Это компактные портативные приборы, необходимые в работе инженеров, наладчиков и специалистов ремонтных служб, позволяющие сэкономить время и решить широкий круг задач в полевых условиях.

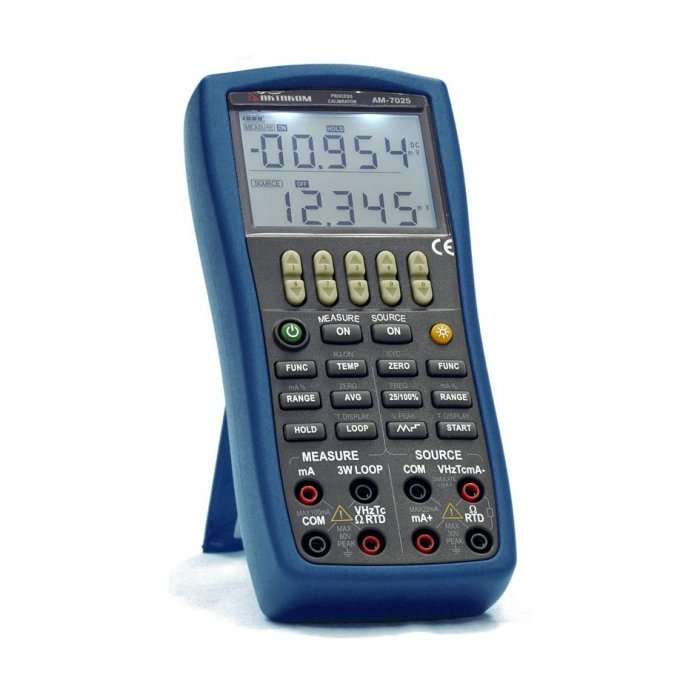

Многофункциональный мультиметр-калибратор процессов АМ-7025
Двойной ЖКИ 5 разрядов (50 000).
Базовая погр. 0,02%.
Измерение пост. напр. 1 мкВ…50 В;
— пост. тока 1 мкА…50 мА;
— сопротивления 1 Ом…5,5 кОм;
— частоты 0,1 Гц…10 кГц;
— температуры (термопары R, S, K, E, J, T, N, B типов), термосопротивления (PT100, PT1000, PT200, PT500, Cu10, Cu50).
Выходные характеристики: пост. напр. 1 мкВ…11 В;
— пост. тока 1 мкА…22 мА;
— аналог. преобр. 1мкА…-20 мА;
— сопротивления 0,01 Ом…40 кОм;
— частоты 0,1 Гц…100 кГц;
— имп. 100Гц / 1 кГц / 10 кГц / 100 кГц;
— коммутац. 0,1 Гц…100 кГц;
— температуры (термопары R, S, K, E, J, T, N, B типов), термосопротивления (PT100, PT1000, Cu50);
— питание петли 24 В;
— давление 2,49 кПа…70 МПа.
Прозвонка, настраиваемая подсветка (0…9000 с).
Автовыключение (отключаемое).
Питание 4х1,5 В типа ААА.
Габаритные размеры 205х95х42 мм, масса 500 г.
Гарантийный срок: 14 месяцев.
Общие характеристики
— Двойной ЖК-дисплей высокого разрешения: 6 разрядов
— Контрастная белая подсветка (автоотключение через 0…9000 с)
— Кнопочное управление
Технические характеристики мультиметр-калибратор АМ-7025
Функции источника сигнала
| Параметры | Диапазон | Разрешение | Погрешность | Примечание | |
| Постоянное напряжение | 100 мВ 1000 мВ 10 В |
-10,000…110,000 мВ -100,00…1100,00 мВ -1,0000…11,0000 В |
1 мкВ 10 мкВ 0,1 мВ |
±(0,02%+10) | Макс. вых. ток: 0,5 мА Макс. вых. ток: 2 мА Макс. вых. ток: 5 мА |
| Постоянный ток | 20 мА | 0,000 мА…22,000 мА | 1 мкА | ±(0,02%+10) | 1 кОм при 20 мА |
| Сопротивление | 400 Ом 4 кОм 40 кОм |
400,00 Ом 4,0000 кОм 40,000 кОм |
0,01 Ом 0,1 Ом 1 Ом |
±(0,02%+10) ±(0,05%+10) ±(0,1%+10) |
±0,1…3 мА ±0,05…0,3 мА ±0,01…0,03 мА |
| Частота | 100 Гц / 1 кГц 10 кГц / 100 кГц |
110,0 Гц / 1,100 кГц/ 11,0 кГц / 110 кГц |
0,01 Гц/ 1 Гц 0,1 кГц/ 2 кГц |
±2 ед. | Вых. напр.: +1…+11 В Погр. ампл.: ±10% Макс. нагр.: >100 кОм Коэф. зап.: 50% |
| Импульсы | 100 Гц/1 кГц 10 кГц/100 кГц |
10…100000 имп. | 1 имп. | ±2 ед. | |
| Переключатель | 100 Гц/ 1 кГц 10 кГц/ 100 кГц |
110,0 Гц / 1,100 кГц/ 11,0 кГц / 110 кГц |
0,01 Гц / 1 Гц 0,1 кГц / 2 кГц |
±2 ед. / ±2 ед. ±2 ед. / ±5 ед. |
Макс. напр. ХХ: 28В Макс. ток КЗ: 50 мА |
| Термопара | R, S | 0…100 …1767 °С | 1 °С | 1,5 °С / 1,2 °С | Погр. не включает ошибку внутреннего компенс. преобразователя |
| B | 400…600…800…1820 °С | 2,0 °С /1,5 °С / 1,1 °С | |||
| E | -200,0… -100,0…600,0…1000,0 °С | 0,1 °С | 0,6 °С / 0,5 °С / 0,4 °С | ||
| K | -200,0…-100,0…400,0…1200,0…1372,0 °С | 0,6 °С / 0,5 °С / 0,7 °С / 0,9 °С | |||
| J | -200,0…-100,0…800,0…1200,0 °С | 0,6 °С / 0,5 °С / 0,7 °С | |||
| T | -250,0 °С…400,0 °С | 0,6 °С | |||
| N | -200,0…-100,0…900,0…1300,0 °С | 1,0 °С / 0,7 °С / 0,8 °С | |||
| Термо-сопротивление | Pt100 | -200.0…0,0…400,0…850,0 °С | 0,1 °С | 0,3 °С / 0,5 °С/0,8 °С | Погрешность не включает сопр. выводов |
| Pt1000 | -200,0…100,0…300,0…630,0 °С | 0,2 °С / 0,3 °С / 0,4 °С | |||
| Cu50 | -50,0…150,0 °С | 0,6 °С | |||
| Питание петли | 24 В | ±10% | Макс. ток: 25 мА | ||
| Давление | 70 МПа | 2,49 кПа…70 МПа ЖК: 5 разрядов |
0,025%-0,05% | Модули дифф., маном., вакуум., абс., двойного и высокого давления) | |
Функции мультиметра АМ-7025
| Параметры | Диапазон | Разрешение | Погрешность | Примечание | |
| Постоянное напряжение | 50 мВ 500 мВ 5 В 50 В |
-5,000…55,000 мВ -10,00…550,00 мВ -0,1000…5,5000 В 0,00…55,00 В |
1 мкВ 10 мкВ 0,1 мВ 10 мВ |
±(0,02%+10) ±(0,02%+2) ±(0,02%+5) ±(0,03%+5) |
Вх. импед. 100 МОм |
| Вх. импед. 1 МОм | |||||
| Постоянный ток | 50 мА | -5,000…50,000 мА | 1 мкА | ±(0,02%+2) | Вх. импед. 10 МОм |
| Сопротивление | 500 Ом (1 мА) 5 кОм (0,1 мА) |
0,00 Ом…550,00 Ом 0,0000 кОм…5,5000 кОм |
0,01 Ом 0,1 Ом | ±(0,02%+0,1 Ом) ±(0,02%+0,5 Ом) |
Вых. напр.: 2,5 В Погр. не вкл. сопр. выводов |
| Прозвонка | 500 Ом | ≤ 50 Ом | 0,01 Ом | около 1 мА | |
| Частота | 100 Гц/ 1 кГц/ 10 кГц | 110,0 Гц / 1,100 кГц / 1,0…11,0 кГц | 0,01 Гц/ 1 Гц/ 0,1 кГц | ±2 ед. | Макс. нагр.: >100 кОм Коэф. зап.: 50% |
| Термопара | R, S | 0…500 …1767 °С | 1 °С | 1,8 °С / 1,5 °С | Погр. не включает ошибку внутреннего компенс. преобр. |
| B | 600…800…1000…1820 °С | 2,2°С / 1,8°С / 1,4°С | |||
| E | -50,0…0,0…1000,0 °С | 0,1 °С | 0,9 °С / 1,5 °С | ||
| K | -100,0…0,0…1372,0 °С | 1,2 °С / 0,8 °С | |||
| J | -60,0…0,0…1200,0 °С | 1,0 °С / 0,7 °С | |||
| T | -100,0°С…0,0…400,0 °С | 1,0 °С / 0,7 °С | |||
| N | -200,0…0,0…1300,0 °С | 1,5 °С / 0,9 °С | |||
| Термо-сопротивление | Pt100 | -200.0…0,0…400,0…850,0 °С | 0,1 °С | 0,5 °С / 0,7 °С / 0,8 °С | Погр. не включает сопр. выводов |
| Pt200 | -200,0…100,0…300,0…630,0 °С | 0,8 °С / 0,9 °С / 1,0°С | |||
| Pt500 | 0,4 °С / 0,5 °С / 0,7 °С | ||||
| Pt1000 | 0,2 °С / 0,3 °С / 0,4 °С | ||||
| Cu10 | -100,0…260,0 °С | 1,8 °С | |||
| Cu50 | -50,0…150,0 °С | 0,7 °С | |||
— Питание: 4х1,5 В (ААА)
— Автоматическое выключение питания (отключаемое)
— Габаритные размеры: 205х95х42 мм
— Масса: около 500 г
— Габаритные размеры в упаковочной таре 190х70х240, вес 1,27 кг.
Стандартная комплектация калибратора АМ-7025
— Прибор
— Тестовые провода (красн., чёрн.) – 2 пары
— Наконечники «крокодил» (красн., чёрн.) – 1 пара
— Наконечники – щупы (красн., чёрн.) – 1 пара
— Батареи 1,5 В (ААА) – 4 шт.
— Сумка для переноски
— Руководство по эксплуатации
