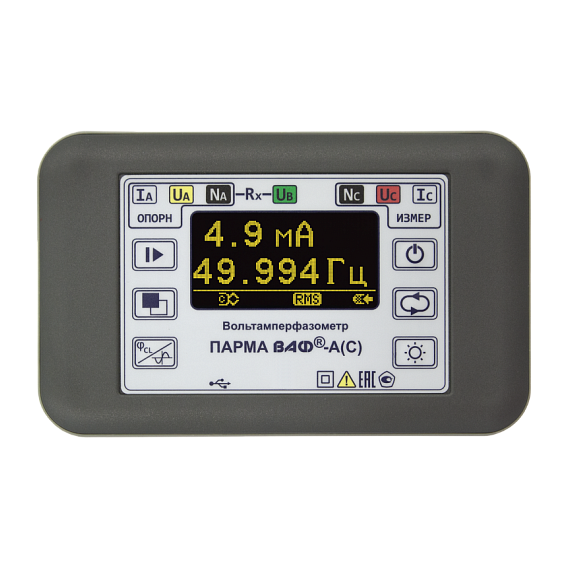

ПАРМА ВАФ-А(С) Вольтамперфазометр
ПАРМА ВАФ-А(С) Вольтамперфазометр
Лучший измерительный прибор своего класса
На смену легендарному ПАРМА ВАФ-А
Область применения вольтамперфазометра ПАРМА ВАФ-А(С):
— эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок
— фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей
— контроль правильной фазировки цепей учета присоединения
— снятие вольт-амперной характеристики и измерения углов
— контроль одно- и трехфазных цепей в шкафах электропитания
Отличительные особенности вольтамперфазометра ПАРМА ВАФ-А(С):
— измерение силы переменного тока
— с высокой точностью от 4 мА до 40 А
— высокая точность измерения угла сдвига фаз при напряжении от 0,3 В и силе тока от 4 мА
— магнит, встроенный в корпус прибора, позволяющий фиксировать его на сумке с встроенной металлической пластиной или на любой металлической поверхности
— корпус из ударопрочной пластмассы
— контрастный дисплей с крупным шрифтом позволяет считывать данные с прибора в сильный мороз и на солнце
— регулируемая яркость дисплея
— питание от аккумуляторных батарей NiMH типа АА — 4 шт. (в комплекте поставки) или батареек
время непрерывной работы от аккумуляторных батарей — не менее б часов
— сетевой блок питания с разъёмом microUSB
расширенный диапазон температуры окружающего воздуха в рабочих условиях — от -30 до +55 °С
малые габаритные размеры — не более 156x98x36 мм, масса — не более 1 кг (с принадлежностями)
Измеряемые величины:
— действующее значение напряжения и силы переменного тока
— действующее значение напряжения и силы переменного тока основной частоты
— частота напряжения и силы переменного тока
— угол сдвига фаз между напряжением и напряжением
— угол сдвига фаз между током и током
— угол сдвига фаз между током и напряжением
— угол сдвига фаз между напряжением и током
— активная, реактивная и полная мощность
— коэффициент мощности — cos ср
— проверка целостности электрических проводников и цепей электрической сети (функция прозвонки) с защитой от напряжения в контролируемых цепях
— определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее
Метрологические и технические характеристики вольтамперфазометра ПАРМА ВАФ-А(С)
| Измеряемый параметр | Диапазон измерения | Пределы допускаемой погрешности при измерении приведенной, (g) % относительной, (δ) % абсолютной (D) | Примечания |
| Напряжение постоянного тока, U, В | 0,5…600 | Δ = ± (0,5+0,005·Х) | |
| Напряжение переменного тока первой гармоники,U(1), В | 0,3…600 | γ = ± 0,05 % | при U ≤ 0,1 UК |
| δ = ± 0,5 % | при U ≥ 0,1 UК | ||
| Напряжение переменного тока, URMS, В | 0,3…600 | γ = ± 0,05 % | при U ≤ 0,1 UК |
| δ = ± 0,5 % | при U ≥ 0,1 UК | ||
| Сила переменного тока первой гармоники, I(1), А | 0,004…40 | γ = ± 0,01 % | при I ≤ 0,1 IК |
| δ = ± 1 % | при I ≥ 0,1 IК | ||
| Сила переменного тока, IRMS, А | 0,004…40 | γ = ± 0,01 % | при I ≤ 0,1 IК |
| δ = ± 1 % | при I ≥ 0,1 IК | ||
| Сопротивление цепи, R Ом | 1…500 | D = ± (0,3+0,035·X) | |
| Частота напряжения и силы переменного тока, f Гц | 45…55 | D = ± 0,01 | при U ≥2 В и I ≥100 мA |
| D = ± 0,05 | при 0,4 ≤ U ≤ 2 В и 5 ≤ I ≤ 100 мА | ||
| Углы сдвига фаз, градус | 0 до 360 | D = ± 1 | при U ≥ 10 В и I ≥10 мA |
| D = ± 3 | при U ≤ 10 В и I ≤10 мА | ||
| Коэффициент мощности, cos φ | от минус 1 до 1 | ||
| Активная мощность, Р, Вт | 0…24000 | γ = ± 0,003 % | при Р ≤ 24 Вт |
| δ = ± 3 % | при Р ≥ 24 Вт | ||
| Реактивная мощность, Q, вар | 0…24000 | γ = ± 0,003 % | при Q ≤ 24 вар |
| δ = ± 3 % | при Q ≥ 24 вар | ||
| Полная мощность, S, В·А | 0…24000 | γ = ± 0,003 % | при S ≤ 24 В·А |
| δ = ± 3 % | при S ≥ 24 В·А |
1)Для расчета приведенной погрешности измерений за нормирующее значение принимается конечное значение диапазона измерения
Где – UК, IК – конечное значение диапазона измерения.
URMS, IRMS – действующее значение напряжения, силы переменного тока,
U(1), I(1) – значение напряжения, силы переменного тока первой гармоники,
Х – измеренное значение напряжения, сопротивления
| Входное сопротивление каналов напряжения, МОм, не менее | 1 |
| Время установления рабочего режима, с, не более | 10 |
| Питание прибора: | |
| от встраиваемого источника постоянного тока 4 аккумуляторные батареи NiMH 1,2 В типоразмера АА (ГОСТ Р МЭК 60086-1-2010), В | 4,8 |
| Потребляемая мощность | |
| от встраиваемых источников постоянного тока, В·А, не более | 2,5 |
| Масса: прибор (измерительный блок, ДТ (опорные и измерительные), упакованные в сумку), кг, не более | 2,2 |
| Габаритные размеры: прибор (измерительный блок) мм, не более; Прибор (измерительный блок, опорные и измерительные ДТ, упакованные в сумку) мм, не более | 156х98х36; (255×150×160) |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от минус 30 до 55 |
| относительная влажность воздуха при 30°С, % | 90 |
| атмосферное давление, кПа | от 84 до 106, 7 |
| Среднее время восстановления работоспособного состояния, ч, не менее | 1 |
| Средняя наработка на отказ, ч, не менее | 8000 |
| Средний срок службы, лет, не менее | 10 |
Нормальные условия применения прибора:
− номинальная температура окружающего воздуха, °С 20
− допускаемое отклонение температуры окружающего воздуха, °С ± 5
− относительная влажность воздуха , % от 30 до 80
− атмосферное давление, кПа от 84 до 106
Комплектность средства измерений ПАРМА ВАФ-А(С)
В комплект поставки вольтамперфазометров ПАРМА ВАФ-А(С) входят:
− измерительный блок – 1 шт.;
− ДТ (измерительный канал) – 1 шт.;
− ДТ (опорный канал) – 1 шт.;
− щупы напряжения – 2 пары;
− набор измерительных щупов (универсальный)* – 1 комплект;
− сетевой блок питания microUSB – 1 шт.;
− Вольтамперфазометр «ПАРМА ВАФ-А(С)». Руководство по эксплуатации РА1.007.004РЭ (в т.ч. Методика поверки Вольтамперфазометра «ПАРМА ВАФ-А(С)», Раздел 7 Поверка) – 1 экз.;
− Вольтамперфазометр «ПАРМА ВАФ-А(С)». Формуляр РА1.007.004ФО – 1 экз.;
− аккумуляторные батареи типоразмера AA – 4 шт;
− сумка – 1 шт;
Примечание «*» — поставляется по требованию Заказчика.
В набор измерительных щупов «универсальный» входит:
— Зажимы (крокодилы): черный – 1шт.; красный – 1шт.; желтый – 1шт.; зеленый – 1шт.
— Тест – провода: черный – 1 шт.; красный – 1шт.; желтый – 1шт.; зеленый – 1шт.
— Измерительные наконечники: черный – 1шт.; красный – 1шт.
— Тест – зажимы: черный – 1шт.; красный – 1шт.
— Переходник «гнездо — штеккер» (банан): (4 мм, 10 А, черный) – 1шт.; (4 мм, 10 А, красный) – 1шт.;
Руководство по эксплуатации — вольтамперфазометр ПАРМА ВАФ-А(С)
