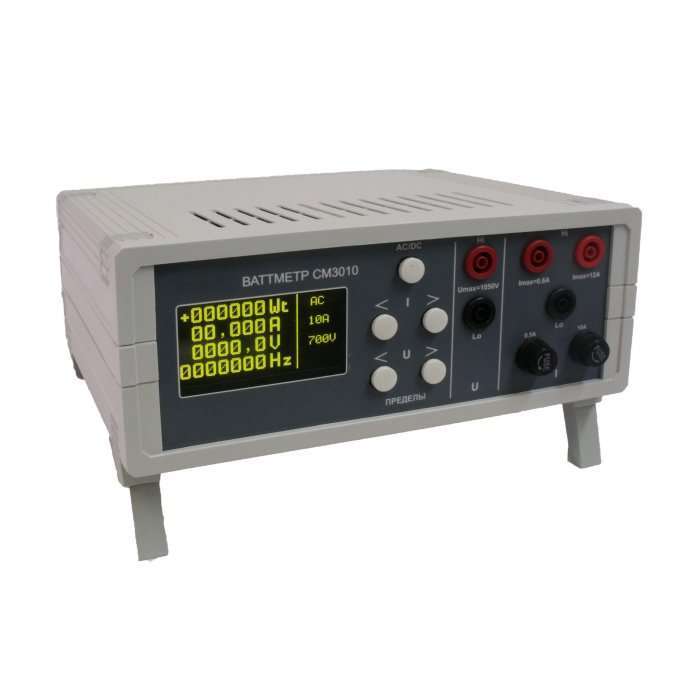

СМ3010 Ваттметр многофункциональный цифровой
СМ3010 Ваттметр многофункциональный цифровой
Ваттметр СМ3010 предназначен для измерения активной мощности, тока, напряжения и частоты в цепях постоянного тока и в однофазных цепях переменного тока. Он также используется для поверки ваттметров, амперметров, вольтметров класса 0,3 и ниже, а также частотомеров класса 0,01 и ниже.
Класс точности ваттметра СМ3010 составляет 0,1. Он объединяет и расширяет характеристики ваттметра СА3010, амперметра СВ3010 и вольтметра СР3010.
Ваттметр СМ3010 выпускается по ТУ 4221-047-16851585-2014 и соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011.
СМ3010 выпускается в нескольких исполнениях:
1. СМ3010-000 - с интерфейсом USB.
2. СМ3010-232 - с интерфейсами USB и RS232.
3. СМ3010-485 - с интерфейсами USB и RS485.
Таким образом, ваттметр СМ3010 является универсальным устройством для измерения различных параметров электрических цепей и подходит для использования на различных объектах электротехнической инфраструктуры..
Технические характеристики цифрового ваттметра СМ3010:
| Параметр | Значение |
| Значения пределов измерений напряжения, Uп, В |
постоянный ток: 1-3-7,5-15-30-75-150-300-450-700-1000 переменный ток: 1-3-7,5-15-30-75-150-300-450-700 |
| Значения пределов измерений силы тока, Iп, А | 0,002-0,005-0,01-0,02-0,05-0,1-0,2-0,5-1-2-5-10 |
| Конечные значения диапазонов измерения мощности, Вт | равны произведению значения предела измерения напряжения Uп на значение предела измерения силы тока Iп |
| Диапазоны измерения напряжений, В | от 0,1 Uп до 1,05 Uп |
| Диапазоны измерения токов, А | от 0,1 Iп до 1,05 Iп |
| Диапазон измерения частоты, Гц | от 40 до 5000 |
| Величина входного напряжения при измерении частоты, В | от 0,1 Uп до Uп |
| Пределы допускаемой основной приведенной погрешности измерений силы тока и напряжения постоянного и переменного токов в диапазоне частот от 40 до 1500 Гц, % | ±0,1 (от конечного значения диапазонов измерения силы тока и напряжения) |
| Пределы допускаемой основной приведенной погрешности измерений мощности постоянного тока, % | ±0,1 (от конечного значения диапазона измерения мощности) |
| Пределы допускаемой основной приведенной погрешности измерений мощности переменного тока при номинальном коэффициенте мощности в диапазоне от 40 до 1000 Гц, % | ±0,1 (от конечного значения диапазона измерения мощности) |
| Номинальный коэффициент мощности cos(φ) | 1 |
| Пределы допускаемой основной относительной погрешности измерений частоты, % | ± 0,003 |
|
Пределы допускаемой дополнительной погрешности изме-рений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, % на каждые 10 °С изменения тем-пературы: — при измерении силы тока, напряжения и мощности — при измерении частоты |
±0,1 ± 0,003 |
| Максимальное падение напряжения на токовом входе, В, не более | 1 |
|
Входное сопротивление при измерении напряжения, МОм, не менее: — на пределах от 1 до 15 В — на пределах от 30 до 1000 В |
0,1 1 |
|
Питание: — постоянное напряжение, В — через адаптер сетевого питания |
от 9 до 18; сеть переменного тока в соот-ветствии с техническими требованиями на адаптер |
| Потребляемая мощность, Вт, не более | 5 |
|
Условия эксплуатации: — температура окружающего воздуха, °С — влажность воздуха, % |
от + 5 до + 40; 90 (при температуре 25 °С) |
| Габаритные размеры, (ШхВхГ), мм, не более | 225x100x205 |
| Масса, кг, не более | 1 |
| Средний срок службы, лет | 15 |
| Наработка на отказ, ч | 40 000 |
