М3-108 Ваттметр поглощаемой мощности

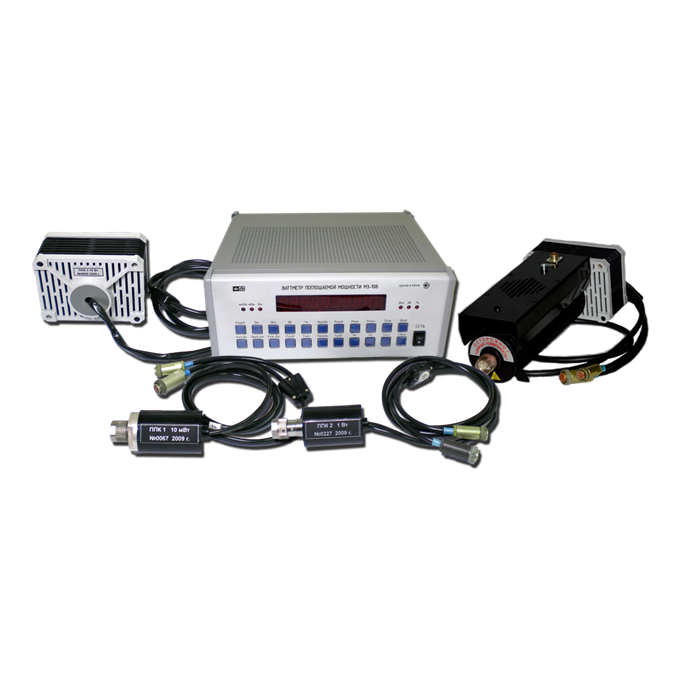

Ваттметр поглощаемой мощности М3-108 - это устройство, предназначенное для измерения малых, средних и больших уровней мощности непрерывных и импульсных колебаний в коаксиальных трактах. Он применяется при разработке и производстве генераторов, усилителей и передающих устройств СВЧ проходящей мощности, систем радиолокации, телевидения, а также в поверочных и ремонтных органах. Ваттметр М3-108 может использоваться автономно или в составе автоматизированной информационной системы.

С 2014 года ваттметр поглощаемой мощности М3-108 может поставляться с универсальным питанием 220 В, 50 Гц и 400 Гц; 115 В, 400 Гц.

Технические характеристики ваттметра поглощаемой мощности М3-108:

1. Диапазон рабочих частот от 0 до 17,85 ГГц (с ППК1, ППК2, ППК3, ППК-4), 0-12,05 ГГц с ППК4

2. Измерение мощности от 1 мкВт (ед. счета) до 100 Вт (перекрывается четырьмя типами приемных коаксиальных преобразователей ППК)

3. Диапазоны измерений средних значений мощности для всех четырех типов преобразователей: ППК1: 1 мкВт— 10 мВт; ППК2: 0,8 мВт— 1000 мВт; ППК3: 8 мВт— 10 Вт; ППК4: 80 мВт— 100 Вт

4. Измерение мощности в дБм

5. Измерение мощности в дБ относительно задаваемого уровня мощности

6. Измерение мощности в % относительно задаваемого уровня мощности

7. Автоматическая идентификация подключенного типа преобразователя

8. Автоматическая установка времени подготовки к измерениям ( время прогрева )

9. Автоматическая коррекция нуля

10. Ручной и автоматический выбор пределов измерений

11. Автоматическое и ручное введение частотного коэффициента поправки

12. Встроенный калибратор мощности (4-е уровня мощности калибровки)

13. Автокалибровка без отсоединения от тракта СВЧ

14. Допусковый контроль по нижнему и верхнему уровню мощности

15. Накопление результатов измерений через задаваемый интервал времени

16. Основная погрешность ваттметра без учета погрешности рассогласования в диапазоне частот 12 — 17,85 ГГц и динамическом диапазоне до 10 Вт -4-6 %

17. Основная погрешность ваттметра без учета погрешности рассогласования в диапазоне частот 0-12,05 ГГц при использовании преобразователя большого уровня (до 100 Вт) — 6-7%

18. КСВН ваттметра в диапазоне частот  0,02 — 12,0 ГГц;

19. Наличие самодиагностики

Возможность сравнения текущих результатов измерений с их средним значением за устанавливаемый интервал времени

Возможность индикации максимальных положительных и отрицательных значений отклонений измеряемой мощности от среднего значения за заданный интервал времени

Возможность тестирования ваттметра в процессе измерений мощности без ее отключения. Выбор 4-х видов режимов обработки результатов измерений

Ваттметр обеспечивает введение и автоматический учет поправки на неравномерность частотной характеристики приемных преобразователей.

Прибор дает возможность сравнивать текущее значение измеряемой мощности с нижним и/или верхним заранее установленным значением мощности, при достижении которых формируется информация в виде символов (на дисплее) и электрических сигналов о превышении (занижении) измеряемой мощности заданных значений.

Имеется 4-е режима усреднения (сглаживания) результатов измерения по алгоритмам, реализуемым различными видами программ.

Инициирование команд управления прибором, а также выдача измерительной и служебной информации в персональный компьютер могут осуществляться через интерфейс RS -232.

Калибровка ваттметров предусматривает подачу калибровочного сигнала непосредственно в узел преобразования мощности СВЧ, что исключает необходимость отсоединения преобразователя от источника сигнала. При этом только необходимо обеспечить отсутствие мощности СВЧ на входе приемного преобразователя.

Ваттметр состоит из унифицированного измерительного блока и 4-х типов приемных преобразователей мощности СВЧ с разъемными соединительными кабелями. Потребитель может приобрести ваттметр МЗ-108 как с полным комплектом приемных преобразователей (вариант исполнения М3-108-1), так и с одним или несколькими преобразователями, необходимыми для решения его конкретных технических задач.

Комплектность поставки ваттметра в зависимости от варианта исполнения

Заменяет: М3-90, М3-93, М3-95, М3-96
