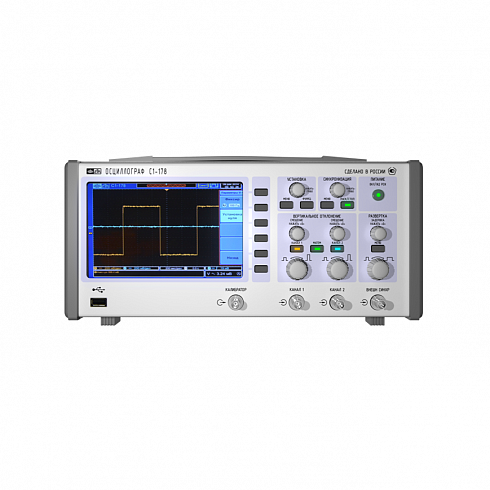

С1-178 Осциллограф
Осциллограф С1-178 предназначен для наблюдения, анализа и измерения параметров сигналов в полосе пропускания до 100 МГц в двухканальном режиме с широкими возможностями математической обработки результатов измерений.
Осциллограф С1-178 имеет вход детектора инфракрасного и лазерного излучения, универсальное питание и предназначен для жестких условий эксплуатации.
Технические характеристики осциллограф С1-178
| Параметр | Значение |
| Полоса пропускания, МГц | 100 в двухканальном режиме |
| Количество каналов | 2 |
| Частота дискретизации сигналов, МГц: | 500 |
| Максимальная длина записи на канал, Мбайт | 1 |
| Диапазон длин волн оптического детектора, нм | 400-1100 |
| Функции прибора | измерение частоты, средней мощности, параметров ИК-модуляции, тестирование по маске, математическая поканальная и межканальная обработка сигналов |
| Коэффициенты отклонения | 2 мВ/дел – 5 В/дел |
| Коэффициенты развертки | 5 нс/дел – 10 с/дел |
| Максимальное напряжение на входе (с делителем 1:10), В | 300 |
|
Погрешность коэффициента
отклонения, % |
±2,5 |
| Погрешность коэффициента развертки, % | ±0,5 |
| Интерфейс | USB 2.0 |
| Питание |
220 В 50 Гц, 60 Гц и 400 Гц;
115 В,400 Гц 12 В постоянного тока |
| Масса, кг | 6 |
| Габаритные размеры, мм | 160 × 361 × 180 |
| Заменяет: С1-96, С1-103, С1-120, С1-125, С1-128, С1-134, С1-149, С1-152, С1-154, С1-157, С1-162, С1-163, С1-172, С8-38 | |
