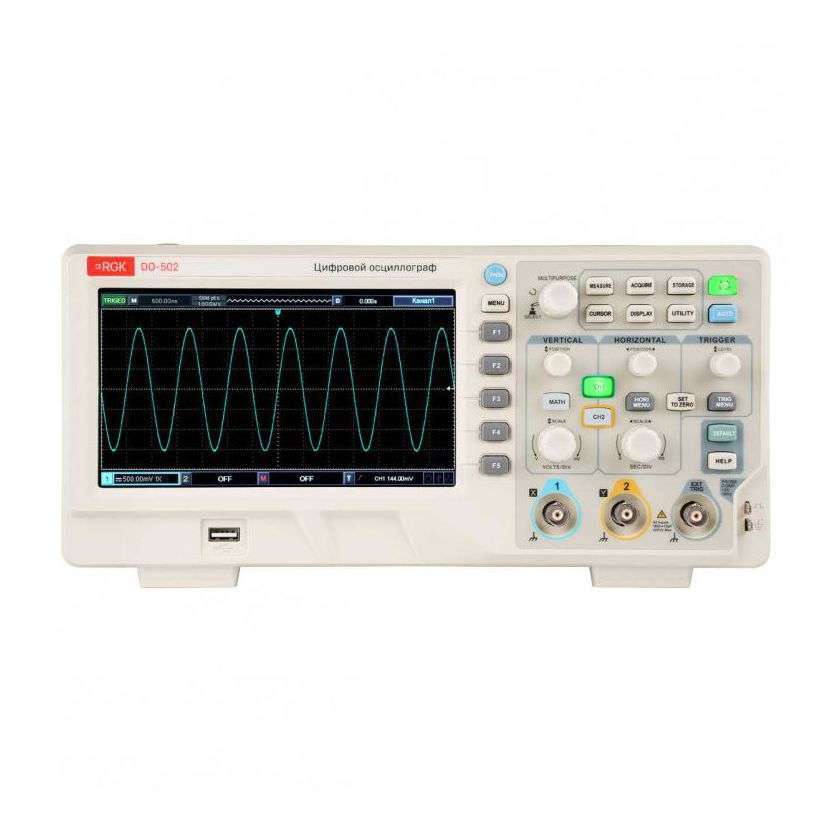

RGK DO-502 Цифровой осциллограф
RGK DO-502 Цифровой осциллограф
Цифровой осциллограф RGK DO-502 – двухканальная модель с полосой пропускания 50 МГц на основе 8-битного АЦП, оборудованная встроенным 6-битным частотомером и набором средств для анализа данных. Обладая наиболее доступной ценой в своей серии, прибор может использоваться для обучения, в радиолюбительской практике, а также при выполнении ремонтно-диагностических работ.
Аналитические функции цифрового осциллографа RGK DO-502:
Устройство поддерживает стандартные режимы автоматических и курсорных измерений, позволяя контролировать 34 параметра с одновременным отображением пяти из них. Также цифровой осциллограф RGK DO-502 может выполнять математические операции с осциллограммами разных каналов. Наличие режима БПФ упрощает анализ гармонических составляющих сигнала. Реализованы функции захвата и покадровой записи форм сигналов во внутреннюю память или на съемный носитель, а также сохранение снимков с экрана. При необходимости подробного изучения отдельных деталей осциллограммы, предусмотрена возможность увеличения выбранного фрагмента окна с повышением разрешения.
Преимущества цифрового осциллографа RGK DO-502:
1. Русифицированный интерфейс и наличие встроенной справочной системы упрощают освоение оборудования.
2. Режим автоматической настройки минимизирует трудоемкость подготовки к работе.
3. Функция допускового контроля позволяет использовать цифровой осциллограф в составе автоматических тестовых систем, выдавая сигнал «годен — негоден» через выход «Pass/Fail out».
4. Настраиваемый цифровой фильтр может применяться для выделения отдельной полосы частот при исследовании целевых сигналов, отсекая помехи и неинформативные составляющие.
Особенности цифрового осциллографа RGK DO-502:
1. Двухканальный осциллограф RGK DO-502 снабжен поворотными регуляторами, управляющими разверткой и положение осциллограмм.
2. Подсветка функциональных кнопок при нажатии обеспечивает возможность визуального контроля активных функций, повышая наглядность работы.
3. С целью улучшения точности реализована возможность использования пробников со встроенным компенсатором, для чего прибор оснащен выходом калибровочного сигнала на передней панели.
4. Наличие USB интерфейса позволяет реализовать функции дистанционного управления.
Технические характеристики цифрового осциллографа RGK DO-502
| Тип осциллографа | цифровой |
| Вертикальная система | |
| Количество каналов | 2 |
| Полоса пропускания | 50 МГц |
| Время нарастания фронта импульса | ≤7 нс |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| Диапазон коэффициента вертикальной развертки | от 1 мВ/дел до 20 В/дел |
| Отключаемое ограничение полосы пропускания аналогового сигнала | 20 МГц |
| Горизонтальная система | |
| Максимальная частота дискретизации | 500 Мвыб/с |
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел |
| Глубина памяти | 1 канал – 64 кб, 2 канала – 32 кб |
| Математические операции | |
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Общие характеристики | |
| ЖК-дисплей | 7 дюймов |
| Разрешение дисплея | 800х480 пикселей |
| Напряжение питания | ~100-240 В |
| Габаритные размеры | 152 х 311 х 137 мм |
| Масса | 2 кг |
