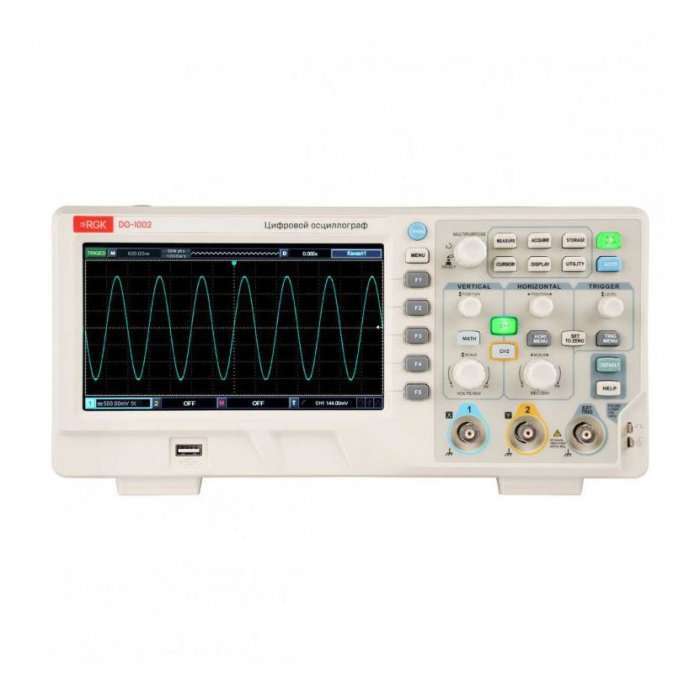

RGK DO-1002 Цифровой осциллограф
RGK DO-1002 Цифровой осциллограф
Цифровой осциллограф RGK DO-1002 - это компактный двухканальный прибор в настольном исполнении, который отличается от базовой модели серии DO увеличенной в два раза полосой пропускания. Устройство оборудовано 7-дюймовым цветным дисплеем разрешением 800 x 480 и 8-битным АЦП. Наличие USB-интерфейса, обеспечивающего возможность прямого подключения к ПК, расширяет возможности, позволяя реализовать функции дистанционного управления.
Конструкционные особенности цифрового осциллографа RGK DO-1002:
На лицевой панели осциллографа RGK DO-1002, помимо экрана и органов управления, размещены выходы калибровочного сигнала. С их помощью производится настройка пробников с компенсатором, что позволяет добиться высокой точности отображения формы контролируемых сигналов и минимизировать погрешность измерения фронтов нарастания и спада импульсов. Цифровой осциллограф оснащен выходом допускового контроля, который задействуется при испытаниях проверяемых устройств на предмет соответствия их параметров заданным показателям, обеспечивая возможность автоматизации таких работ.
Преимущества цифрового осциллографа RGK DO-1002:
1. Русифицированный интерфейс и встроенная справочная система максимально упрощают освоение.
2. Функция авто-настройки минимизирует трудоемкость подготовки прибора к работе.
3. Гибкая система запуска, обеспечиваемая наличием отдельного синхровыхода и поддержкой наиболее популярных вариантов синхронизации сигналов, позволяет использовать цифровой осциллограф RGK DO-1002 в разнотипных тестовых приложениях.
4. Для детального изучения отдельных элементов сигнала предусмотрена возможность масштабирования осциллограмм, а также выборочного увеличения их фрагментов.
5. Встроенный цифровой фильтр с настраиваемыми верхним и нижним пределами дает возможность ограничивать рабочую полосу частот, выборочно подавляя паразитные или неинформативные составляющие исследуемого сигнала.
Функциональные возможности цифрового осциллографа RGK DO-1002:
— Определение параметров сигнала с задействованием автоматических и курсорных измерений.
— Отслеживание разности фаз между каналами в режиме X-Y по фигурам Лиссажу.
— Базовый анализ спектра в режиме БПФ с оконными функциями.
— Математические операции с выходными сигналами.
— Запись осциллограмм во встроенную память или на подключаемый USB-носитель с возможностью последующего воспроизведения для детального анализа и обработки.
— Сохранение снимков с экрана для просмотра на ПК и вставки в отчеты.
Технические характеристики цифрового осциллографа RGK DO-1002
| Тип осциллографа | цифровой |
| Вертикальная система | |
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Время нарастания фронта импульса | ≤3,5 нс |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| Диапазон коэффициента вертикальной развертки | от 1 мВ/дел до 20 В/дел |
| Отключаемое ограничение полосы пропускания аналогового сигнала | 20 МГц |
| Горизонтальная система | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел |
| Глубина памяти | 1 канал – 64 кб, 2 канала – 32 кб |
| Математические операции | |
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Общие характеристики | |
| ЖК-дисплей | 7 дюймов |
| Разрешение дисплея | 800 х 480 пикселей |
| Напряжение питания | ~100-240 В |
| Габаритные размеры | 152 х 311 х 137 мм |
| Масса | 2 кг |
