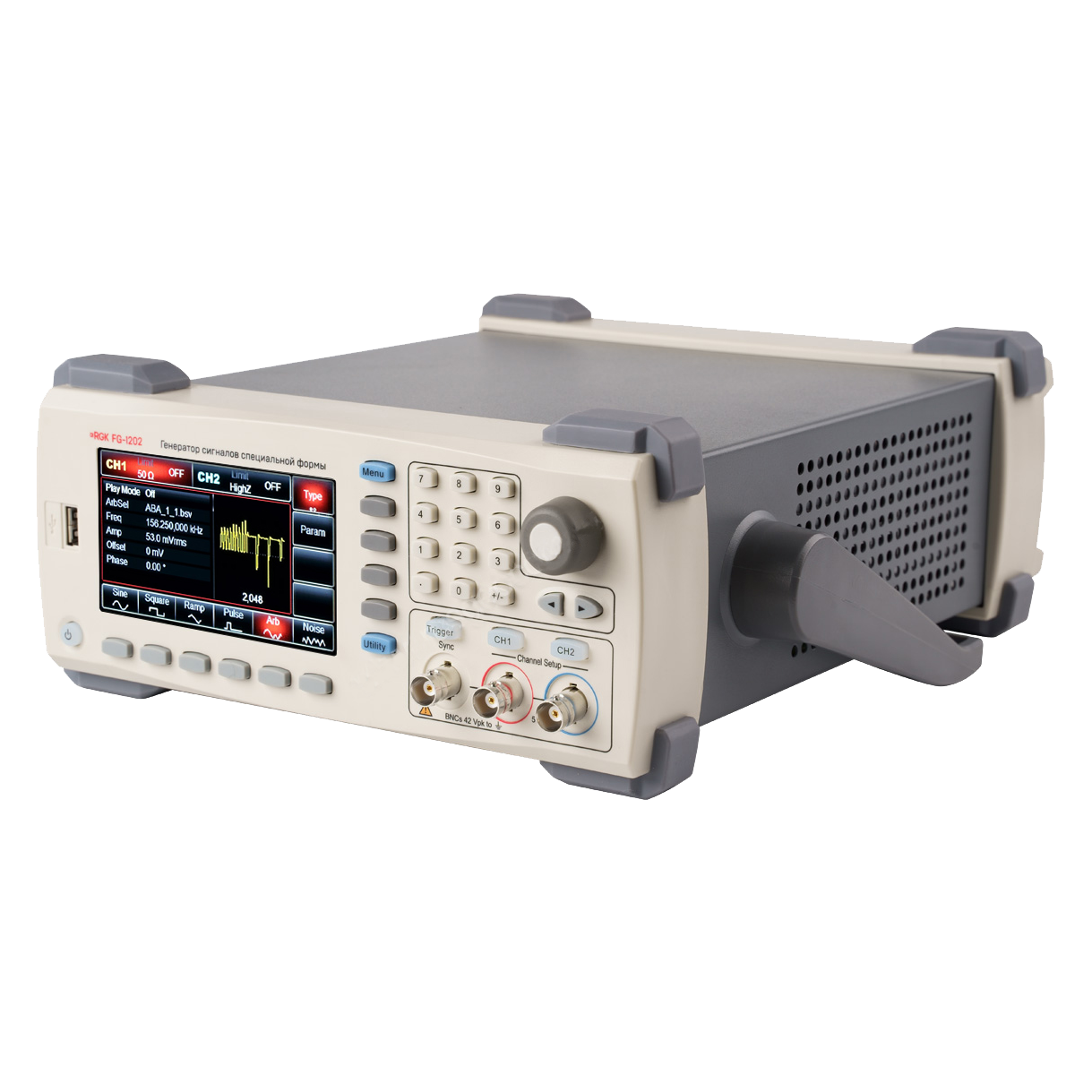

RGK FG-602 Генератор сигналов специальной формы
RGK FG-602 Генератор сигналов специальной формы
Генератор сигналов специальной формы RGK FG-602 - это мобильный прибор, оснащенный двумя независимыми каналами, встроенным частотомером и набором интерфейсов для подключения внешних устройств, переноса данных и дистанционного управления. Выдавая широкий перечень сигналов разного типа в диапазоне частот до 60 МГц, генератор сигналов может применяться при разработке, отладке и ремонте различного оборудования, в том числе коммуникационного, автомобильного, медицинского и пр., в лабораторных и производственных условиях.
Функциональные возможности генератора сигналов RGK FG-602 включают воспроизведение до 200 групп стандартных и специальных сигналов, прямоугольные импульсы с нарастанием-спадом не более 11 нс, пакетный вывод, 160 предустановленных форм, в том числе биоэлектрических, медицинских, телевизионных, акустических, сейсмических волн, автомобильных стандартов, шумов разных типов и т.д. Произвольные сигналы можно задавать пользовательскими функциями путем ввода математических выражений длиной до 160 символов.
Особенности генератора сигналов RGK FG-602 включают 16-разрядный ЦАП и технологию прямого цифрового синтеза, отображение на экране графического изображения формы выдаваемого сигнала, независимые каналы с возможностью дублирования, синхронизации, объединения, инвертирования и сопряжения, а также применением внешних источников опорного сигнала для повышения точности при проведении тестов.
Технические характеристики генератора сигналов RGK FG-602
| Количество каналов | 2 (независимые) |
| Максимальная рабочая частота | 60 МГц |
| Частота дискретизации | до 320 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | Амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM) |
| Характеристики выходного сигнала | |
| Размах по амплитуде |
≤20 МГц: от 1 мВ до 10 В (50 Ом) ≤60 МГц: от 1 мВ до 5 В (50 Ом) |
|
(высокоомная нагрузка) ≤20 МГц: от 2 мВ до 20 В (50 Ом) ≤60 МГц: от 2 мВ до 10 В (50 Ом) |
|
| Погрешность установки амплитуды | ± (1% от установленного значения + 1 мВ) |
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) |
до 10 МГц: ± 0,1 дБ от 10 МГц до 60 МГц: ± 0,2 дБ |
| Характеристики выходного сигнала | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | канальная защита |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ |
| Диапазон частот входного сигнала | от 100 мГц до 200 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение | 6 разрядов |
| Тип связи | по постоянному току |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 4,3 дюйма |
| Разрешение дисплея | 480 x 272 пикселей |
| Питание | |
| Напряжение питания | переменное 100-240 В, 45-440Гц, CAT II |
| Энергопотребление | не более 50 Вт |
| Предохранитель | 250В, 2А |
| Условия эксплуатации | |
|
Диапазон температур: — рабочая — хранения и транспортировки |
от -10 до +40 ℃ от -20 до +60 ℃ |
|
Относительная влажность: — при температуре не выше 35 ℃ — при температуре от 35 ℃ до 40 ℃ |
не более 90% не более 60% |
|
Высота над уровнем моря: — рабочая — хранения и транспортировки |
до 2000 м не более 15000 м |
| Габаритные размеры | 318 x 265 x 110 мм |
| Масса | 3,1 кг |
