RGK FG-302 Генератор сигналов специальной формы
RGK FG-302 Генератор сигналов специальной формы

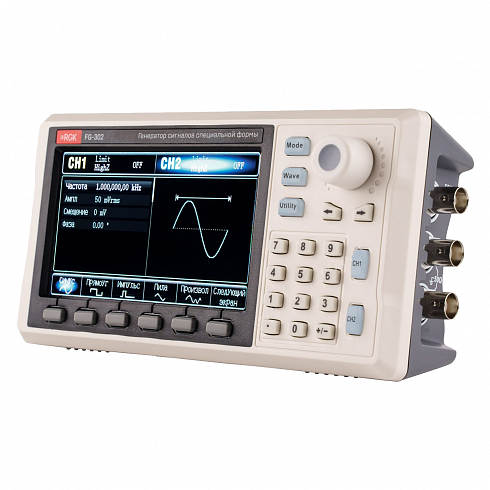

Генератор сигналов специальной формы RGK FG-302 - это компактный цифровой двухканальный прибор, обладающий функциональностью, аналогичной старшей модели FG-602, но с меньшим верхним пределом частотного диапазона. Устройство обеспечивает моделирование широкого перечня разнотипных сигналов в диапазоне от 1 мкГц до 30 МГц, поддерживает различные варианты модуляции и может использоваться как в радиолюбительской практике, так и для профессиональных нужд.
Преимущества генератора сигналов RGK FG-302 включают небольшой размер и легкий вес, наглядность и информативность цветного 4,3-дюймового TFT-дисплея, гибкое управление с помощью навигационных и функциональных клавиш, цифровой клавиатуры и поворотного энкодера.
Функциональные возможности генератора сигналов RGK FG-302 основаны на технологии прямого цифрового синтеза и обеспечивают воспроизведение сигналов требуемой формы с высокой стабильностью и точностью. Оборудование поддерживает различные варианты модуляции, в том числе с задействованием дополнительного входа для подключения внешнего источника сигнала.
Двухканальный генератор сигналов можно гибко подстраивать в зависимости от типа подключенных устройств, регулируя величину выходного импеданса и ограничивая пороговое значение амплитуды сигнала. Помимо моделирования стандартных сигналов из предустановленного перечня, предусмотрена возможность сохранения до 24 пользовательских форм сигналов в встроенной памяти и последующего их быстрого вызова. Через USB-интерфейс оборудованием можно управлять дистанционно с помощью ПК. Наличие встроенного 6-разрядного частотомера, который способен также определять параметры логических TTL-сигналов, исключает необходимость задействования дополнительных приборов.
Технические характеристики генератора сигналов RGK FG-302
| Количество каналов | 2 |
| Максимальная рабочая частота | 30 МГц |
| Частота дискретизации | до 200 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, шумовой сигнал, постоянный ток, произвольная |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), частотная манипуляция (FSK), линейное свипирование (Line), логарифмическое свипирование (Log) |
| Характеристики выходного сигнала | |
| Размах по амплитуде | ≤10 МГц: от 1 мВ до 10 В (50 Ом) |
| Погрешность установки амплитуды | ± (5% от установленного значения + 2 мВ) |
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) |
≤100 кГц: ± 0,1 дБ ≤20 МГц: ± 0,3 дБ ≤30 МГц: ± 0,5 дБ |
| Характеристики выходного сигнала | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | канальная защита |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ |
| Диапазон частот входного сигнала | от 100 мГц до 100 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение | 7 разрядов |
| Тип связи | по постоянному току |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 4,3 дюйма |
| Разрешение дисплея | 480 x 272 пикселей |
| Питание | |
| Напряжение питания | Постоянное 5В, 2А |
| Потребляемая мощность | 10 Вт |
| Условия эксплуатации | |
|
Диапазон температур: — рабочая — хранения и транспортировки |
от -10 до +40 ℃ от -20 до +60 ℃ |
|
Относительная влажность: — при температуре не выше 35 ℃ — при температуре от 35 ℃ до 40 ℃ |
не более 90% не более 60% |
|
Высота над уровнем моря: — рабочая — хранения и транспортировки |
до 2000 м не более 15000 м |
| Габаритные размеры | 70 x 172 x 89 мм |
| Масса | 0,4 кг |
