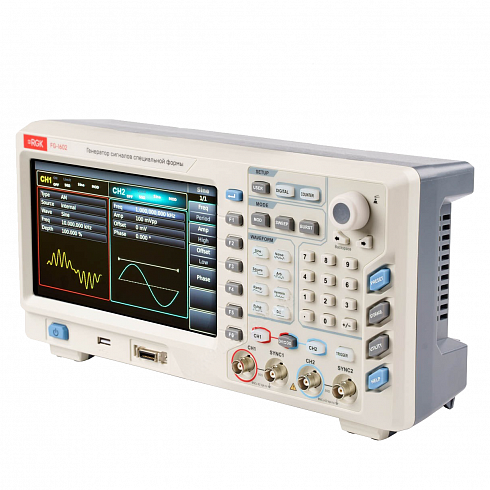

Генератор сигналов специальной формы RGK FG-1602 - это лабораторный комбинированный прибор в двухканальном исполнении, работающий на основе технологии прямого цифрового синтеза с 16-битным ЦАП. Это обеспечивает высокую точность и стабильность выходных параметров.
От младших представителей серии FG эта модель отличается увеличенным до 160 МГц верхним пределом частотного диапазона, конструкционным исполнением, а также расширенными эксплуатационными возможностями, повышенным удобством и наглядностью при работе.
Генератор сигналов RGK FG-1602 предназначен для использования в лабораторных условиях и позволяет проводить точные измерения и анализ электрических сигналов, что важно для разработки и исследования различных электронных устройств и систем. Благодаря своим характеристикам и функциям, этот генератор сигналов является полезным инструментом для специалистов в области электроники и электротехники.
Функциональные особенности генератора сигналов RGK FG-1602:
1. Двухканальный цифровой генератор сигналов RGK FG-1602 может воспроизводить сигналы с длительностью периода до 32 млн точек. Для хранения форм используется энергонезависимая внутренняя память объемом 7 Гб, в которой предварительно записано более 140 типовых сигналов различного вида, или съемный накопитель.
2. Поддерживаются 13 типов модуляции сигналов встроенными средствами, режимы свипирования и пакетной передачи данных.
Преимущества генератора сигналов RGK FG-1602:
1. Улучшенная точность воспроизведения импульсных и прямоугольных сигналов с временем нарастания-спада не более 5 мс.
2. Расширенные возможности синхронизации – оба канала генератора сигналов снабжены собственными синхровыходами.
3. Поддержка работы с контроллерами – устройство оборудовано отдельным коммуникационным интерфейсом последовательных цифровых протоколов, через который в режиме DIGITAL могут передаваться данные в соответствии с кодировкой SPI, I2C или UART.
Коммуникационные возможности генератора сигналов RGK FG-1602:
1. Наличие USB-порта на передней панели позволяет выполнять обновление встроенного ПО генератора сигналов специальной формы RGK FG-1602, а также загружать настройки и собственные формы сигналов без соединения с ПК, используя съемный флеш-носитель.
2. Для подключения к встроенному частотомеру, внешнему источнику опорного сигнала, устройствам для аналоговой и цифровой модуляции, а также для выдачи опорного сигнала служат соответствующие ВЧ-коннекторы с тыльной стороны корпуса.
3. Прибор может использоваться в составе испытательных установок или других лабораторных систем, с дистанционным управлением с помощью ПК через интерфейсы USB/LAN.
Технические характеристики генератора сигналов RGK FG-1602
| Количество каналов | 2 |
| Максимальная рабочая частота | 160 МГц |
| Частота дискретизации | до 500 Мвыб/с |
| Форма генерируемого сигнала | синусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток |
| Рабочие режимы | выходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте) |
| Поддерживаемые типы модуляций | амплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM) |
| Характеристики выходного сигнала | |
| Размах по амплитуде |
до 20 МГц: от 1 мВ до 10 В (50 Ом) |
|
от 20 МГц до 80 МГц: от 1 мВ до 5 В (50 Ом) |
|
|
от 80 МГц до 120 МГц: от 1 мВ до 2,5 В (50 Ом) |
|
|
от 120 МГц до 160 МГц: от 1 мВ до 1 В (50 Ом) |
|
| Погрешность установки амплитуды | ± (1% от установленного значения + 1 мВ) |
| Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом) |
до 10 МГц: ± 0,1 дБ от 10 МГц до 80 МГц: ± 0,2 дБ от 80 МГц до 120 МГц: ± 0,4 дБ от 120 МГц до 160 МГц: ± 0,8 дБ |
| Характеристики выходного сигнала | |
| Сопротивление | 50 Ом |
| Изоляция | максимальное значение напряжения 42 В относительно земли |
| Защита | защита от короткого замыкания, в случае перегрузки сигнал автоматически отключается |
| Частотомер | |
| Уровень входного сигнала | совместимый с ТТЛ (200мВ ~ 9В) |
| Диапазон частот входного сигнала | от 100 мГц до 800 МГц |
| Относительная погрешность измерения частоты | ± 51 · 10-6 |
| Разрешение по частоте | 7 бит/с |
| Высокочастотное подавление | включено или выключено подавление высокочастотных помех |
| Регулируемая чувствительность запуска | 0% ~ 100.0% |
| Тип связи | по постоянному / переменному току |
| Дисплей | |
| Дисплей | TFT ЖК-дисплей диагональю 8 дюйма |
| Разрешение дисплея | 800 x 480 пикселей |
| Питание | |
| Напряжение питания | переменное 100-240 В, 45-440Гц, CAT II |
| Энергопотребление | не более 50 Вт |
| Предохранитель | 250В, 2А |
| Условия эксплуатации | |
|
Диапазон температур: — рабочая — хранения и транспортировки |
от -10 до +40 ℃ от -20 до +60 ℃ |
|
Относительная влажность: — при температуре не выше 35 ℃ — при температуре от 35 ℃ до 40 ℃ |
не более 90% не более 60% |
|
Высота над уровнем моря: — рабочая — хранения и транспортировки |
до 3000 м не более 15000 м |
| Габаритные размеры | 118 x 336 x 174 мм |
| Масса | 3,3 кг |
