ЦА2201, ЦА2202, ЦА2203 Амперметры цифровые лабораторные (переносные) переменного тока
ЦА2201, ЦА2202, ЦА2203 Амперметры цифровые лабораторные (переносные) переменного тока

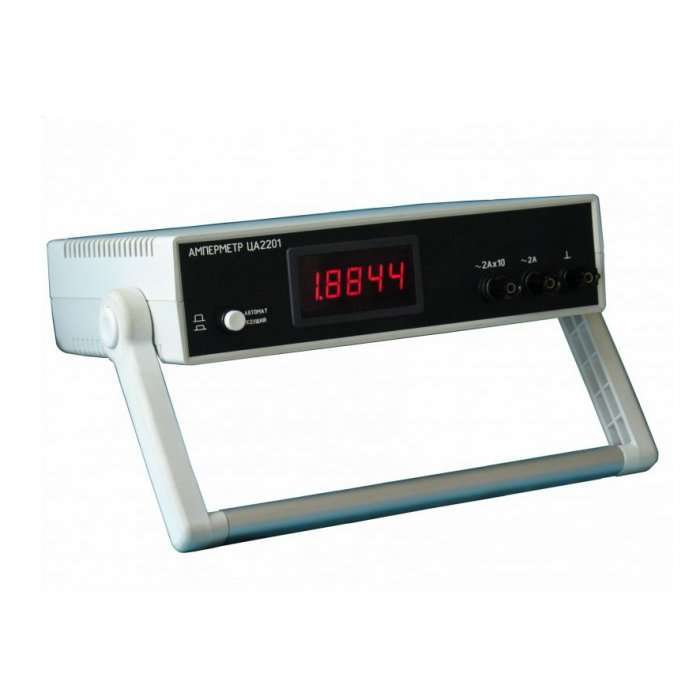

Амперметры ЦА2201, ЦА2202, ЦА2203 - это цифровые амперметры, предназначенные для измерения переменного тока промышленной частоты. Они могут заменить аналогичные приборы серий Д5ххх (класс точности 0.1 и 0.2) и Э5хх (класс точности 0.5). Один из этих амперметров может заменить несколько аналогов благодаря широкому динамическому диапазону измеряемых сигналов.
Основные особенности амперметров ЦА2201, ЦА2202, ЦА2203:
1. Высокая точность измерения в широком диапазоне измеряемых токов.
2. Высокая чувствительность (разрешающая способность), цена деления от 10 мкА.
3. Отсчет показаний в цифровом виде, отсутствие погрешности при отсчете показаний.
4. Нечувствительность к пространственному положению прибора, а также к вибрациям и ударам.
5. Гальваническая развязка между входом и цепью питания.
6. Простота схемы и конструкции обеспечивает высокую надежность в эксплуатации и низкую стоимость в сравнении с аналогами.
7. Применение цифрового отсчета исключает ошибки при считывании показаний оператором.
8. Яркие светодиодные индикаторы позволяют производить отсчет показаний даже при прямом солнечном свете.
9. Низкое внутреннее сопротивление амперметров не искажает режим работы аппаратуры при включении амперметра в цепь измерения, обеспечивая большую точность измерения в реальных условиях применения даже при одинаковом классе точности с аналогичными приборами.
Диапазоны измерения тока могут быть расширены с помощью внешних стандартных измерительных трансформаторов тока, например типа УТТ-6М2 до 2000 А, класс точности 0.2. Переключение диапазонов измерения - ручное, переключение поддиапазонов измерения внутри выбранного диапазона - автоматическое.
Питание от сети 220 В. Габаритные размеры корпуса 300х95х230 мм.
Технические характеристики амперметров ЦА2201, ЦА2202, ЦА2203:
| Тип |
Диапазоны измерения |
Поддиапазоны измерения |
Класс точности |
Заменяемые аналоги |
| ЦА22011 | 0 – 20 А |
0 — 20.000 А 0 — 10.000 А 0 — 5.000 А 0 — 2.500 А |
0.1 |
Д5101(Д50541)- 5 -10 А Д5100(Д50542)- 2.5- 5 А СА30103 1-2.5-5-10 А ЦА85002 2.5-5-10-20-50 А |
| 0 – 2 А |
0 — 2.0000 А 0 — 1.0000 А 0 — 0.5000 А |
|||
| ЦА22012 | 0 — 2000 мА |
0 — 2000.0 мА 0 — 1000.0 мА 0 — 500.0 мА |
Д5099(Д50543) 0.5- 1 А СА30102 50-100-200-500 мА ЦА85001 100-250-500 –1000 –2500 мА |
|
| 0 — 200 мА |
0 — 200.00 мА 0 — 100.00 мА 0 — 50.00 мА |
|||
| ЦА22013 | 0-200 мА |
0 — 200.00 мА 0 — 100.00 мА 0 — 50.00 мА 0 — 25.00 мА |
Д5098 (Д50544) 100 и 200 мА Д5097 (Д50545) 25 и 50 мА Д5096 (Д50546) 5 и 10 мА СА30101 5-10-20-50 мА |
|
| 0-20 мА |
0 — 20.000 мА 0 — 10.000 мА 0 — 5.000 мА |
|||
| ЦА22021 | 0- 20 А |
0 — 20.000 А 0 — 10.000 А 0 — 5.000 А 0 — 2.500 А |
0.2 |
Д5080 (Д50141) 5-10 А Д5079 (Д50142) 2.5-5 А Д5078(Д50143) 0.5-1 А Д5731 5-10 А Д5732 2.5 – 5 А Д5733 1 – 2 А Д5734 0.25 – 0.5 А |
| 0 — 2 А |
0 — 2.0000 А 0 — 1.0000 А 0 — 0.5000 А 0 — 0. 2000 А |
|||
| ЦА22022 | 0 — 2000 мА |
0 — 2000.0 мА 0 — 1000.0 мА 0 — 500.0 мА |
Д5078(Д50143) 0.5-1 А
Д5077 (Д50144) 100-200 мА |
|
| 0 — 200 мА |
0- 200.00 мА 0 — 100.00 мА 0 — 50.00 мА 0 — 25.00 мА |
|||
| ЦА22023 | 0 — 200 мА |
0 — 200.00 мА 0 — 100.0мА 0 — 50.00 мА 0 — 25.00 мА |
Д5075(Д50146) 5 мА, 10 мА Д5076 (Д50145) 25 мА, 50 мА Д5077 (Д50144) 100-200 мА Д5737 10-20 мА |
|
| 0 — 20 мА |
0 — 20.000 мА 0 — 10.000 мА 0 — 5.000 мА |
|||
| ЦА22031 | 0 – 20 А |
1- 20.000 А 0 — 10.000 А 0 — 5.000 А 0 — 2.500 А |
0.5 |
Э539 (Э527,Э5143) 5-10 А Э538 (Э526,Э5142) 2.5 -5 А Э5142 2.5 – 5 А Э5143 5-10 А |
| 0 – 2 А |
0 – 2.0000 А 0 — 1.0000 А 0 — 0.5000 А 0 — 0. 2000 А 0-0.1000 А |
|||
| ЦА22032 | 0 – 2000 мА |
0 – 2000.0 мА 0 — 1000.0 мА 0 — 500.0 мА 0- 250.0 мА |
Э537 (Э525,Э5141) 0.5- 1 А Э5141 1 – 2 А
Э536 (Э524,Э5133) |
|
| 0- 200 мА |
0 – 200.00 мА 0 – 100.00 мА 0 — 50.00 мА 0 — 20.00 мА 0- 10.00 мА |
|||
| ЦА22033 | 0-200 мА |
0-200.00 мА 0-100.00 мА 0-50.00 мА 0-25.00 мА |
Э535 (Э523) 5 мА-10 мА-20 мА Э5131 10-20-40 мА Э5132 25-50-100 мА Э5133 50-100-200 мА |
|
| 0-20 мА |
0-20.000 мА 0-10.000 мА 0- 5.000 мА |
