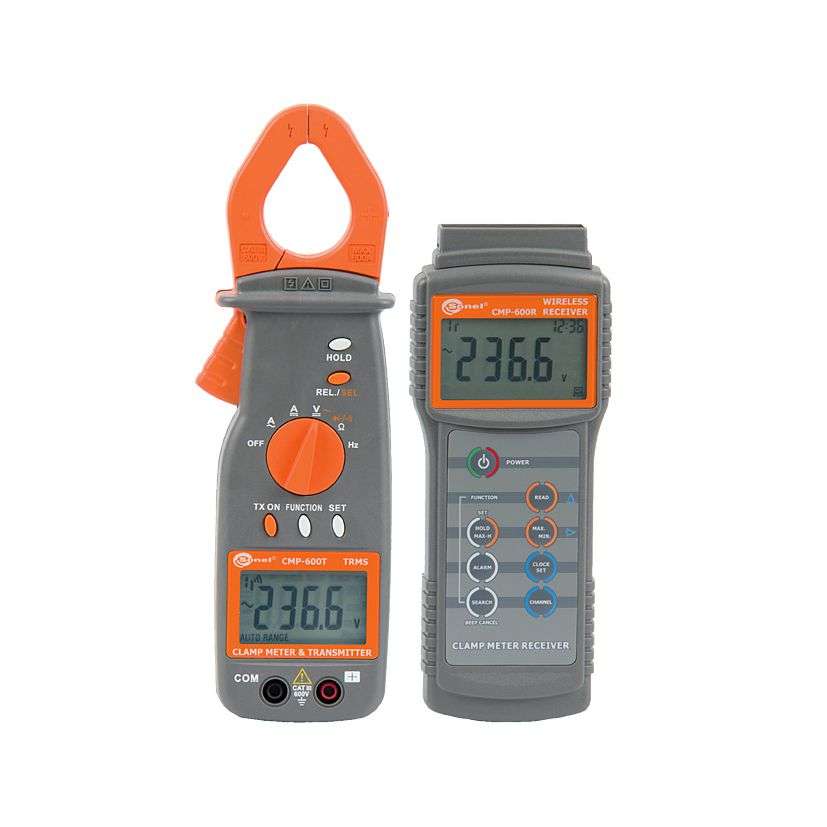

CMP-600 Клещи электроизмерительные
Назначение электроизмерительных клещей CMP-600
Электроизмерительные клещи CMP-600 разработаны для измерения постоянного и переменного тока, напряжения постоянного и переменного тока, частоты, сопротивления, а также тестирования диодов.
Клещи оборудованы шестиканальным передатчиком и приемником, позволяющим дистанционно считывать данные измерения. На один приемник можно получать данные с шести передатчиков (измерителей) одновременно. Также возможно с одного измерителя одновременно отправлять данные на несколько приемников.
Особенности электроизмерительных клещей CMP-600
— измерение постоянного/переменного тока до 600 А;
— измерение сопротивления до 40 MОм с шагом от 0.1 Ом;
— контроль целостности электрических соединений;
— тестирование диодов;
— измерение частоты переменного тока до 100 кГц;
— беспроводная связь с несколькими передатчиками;
— связь с компьютером через USB;
— программное обеспечение.
| Технические характеристики электроизмерительных клещей CMP-600 | |||
| Измерение переменного тока AC True RMS (50…500Гц) | |||
| 400 A | 0,1 A | ± (1.8% и.в. + 10 е.м.р.) | |
| 600 A | 1 A | ± (1% и.в. + 5 е.м.р.) | |
| Измерение постоянного тока DC | |||
| 400 A | 0,1 A | ± (1.8% и.в. + 10 е.м.р.) | |
| 600 A | 1 A | ± (1% и.в. + 5 е.м.р.) | |
| Измерение напряжения переменного тока AC True RMS (50…500Гц) | |||
| 4 В | 0.001 В | ± (1.5% и.в. + 10 е.м.р.) | 11 МОм |
| 40 В | 0.01 В | 10 МОм | |
| 400 В | 0.1 В | ± (1.5% и.в. + 5 е.м.р. | |
| 600 В | 1 В | ||
| Измерение постоянного напряжения | |||
| 400 мВ | 0.1 В | ± (0.75% и.в. + 3 е.м.р.) | ≥ 100 МОм |
| 4 В | 0.001 В | ± (1% и.в. + 3 е.м.р.) | 11 МОм |
| 40 В | 0.01 В | 10 МОм | |
| 400 В | 0.1 В | ||
| 600 В | 1 В | ||
| Измерение электрического сопротивления | |||
| 400 Ом | 0.1 Ом | ±(1% и.в. + 5 е.м.р.) | |
| 4 кОм | 0,001 кОм | ||
| 40 кОм | 0.01 кОм | ||
| 400 кОм | 0.1 кОм | ||
| 4 MОм | 0.001 МОм | ±(3% и.в. + 5 е.м.р.) | |
| 40 MОм | 0.01 МОм | ± (5% и.в. + 5 е.м.р.) | |
| Измерение целостности | |||
| 400 Ом | 0.1 Ом | Не нормируется | |
| звуковой сигнал для сопротивлений ниже 100 Ом | |||
| Тестирование диодов | |||
| 1.000 В | 0.001 В | ± (10% и.в. + 5 е.м.р.) | |
| Измерение частоты переменного тока | |||
| 5.000 Гц | 0.001 Гц | ± (0.7% и.в. + 5 е.м.р.) | |
| 50.00 Гц | 0.01 Гц | ||
| 500.0 Гц | 0.1 Гц | ||
| 5.000 кГц | 0.001 кГц | ||
| 50.00 кГц | 0.01 кГц | ||
| 100.0 кГц | 0.1 кГц | ||
| Погрешность приведена для синусоидального сигнала Чувствительность: 5 В RMS для f = 5 Гц…100 кГц |
|||
| Дополнительные технические характеристики электроизмерительных клещей CMP-600 | |
| Категория безопасности | III 600 В |
| Класс защиты в соответствии с PN-EN 60529 | IP40 |
| Питание передатчика и приемника | два элемента типа LR6 (AA) 1,5 В |
| Время непрерывной работы | 300 ч без передачи, 100 ч с передачей (t=2 с) |
| Максимальный диаметр обхвата | O30 мм или профиль 35×10 мм |
| Габариты передатчика | 220 x 64 x 35 мм |
| Габариты приемника | 179 x 72 x 32 мм |
| Масса передатчика без элементов питания | примерно. 251 г |
| Масса приемника без элементов питания | примерно. 177 г |
| Рабочая температура | -10..+50°C, отн. влажность < 80 % |
| Температура хранения | –20..+60°C, отн. влажность < 70 % |
| Частота дискретизации | 3x/с без передачи данных и 1x/с передачей данных |
| Частота передатчика | 433.62MГц |
| Полярность | автоматическая, индикация отрицательной полярности (-) |
| Дисплей | LCD, 4 е.м.р. |
| Стандарт качества | ISO 9001 |
