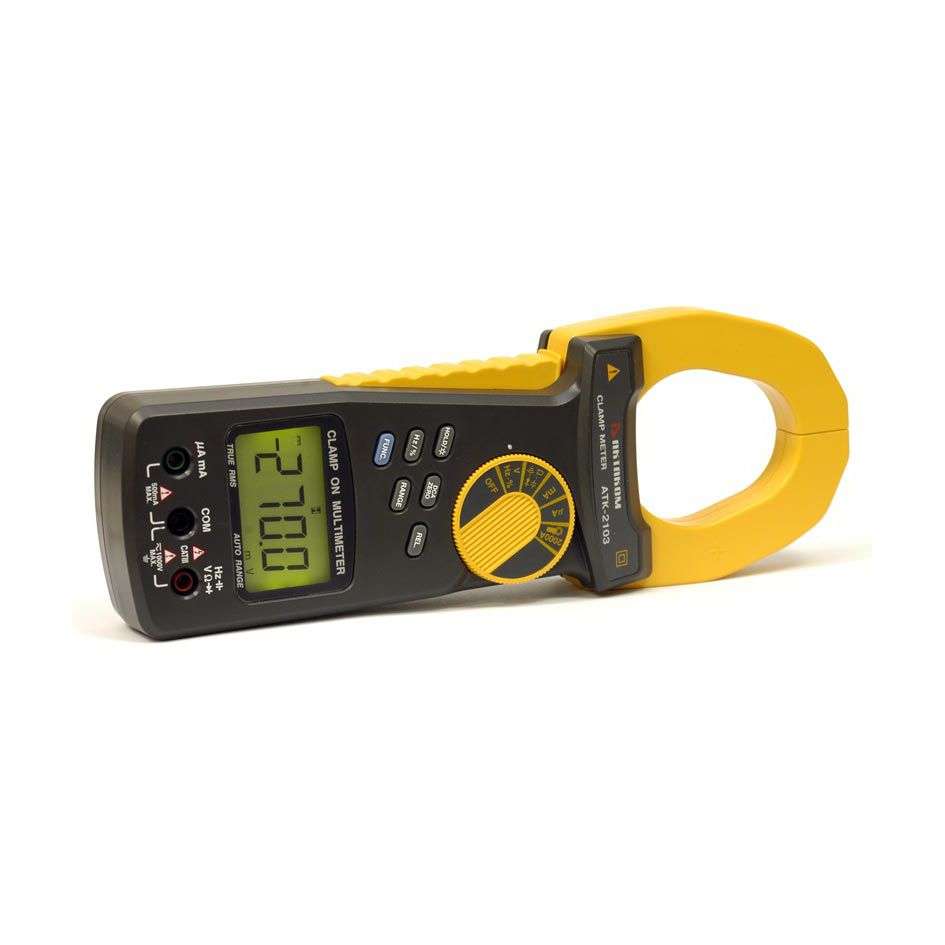

АТК-2103 Токовые клещи
Два прибора в одном корпусе.
Токовые клещи+мультиметр.
Этот универсальный прибор может измерять 8 электрических величин, осуществлять тестирование p-n переходов и прозвонку цепей.
Большой диаметр захвата клещей позволяет проводить измерения тока в плоских шинах шириной до 60 мм и круглых проводниках диаметром до 50 мм.
Технические параметры токовых клещей АТК-2103
| Величина | Диапазон | Наилучшее разрешение | Погрешность |
| Постоянный ток (гнезда) |
400 мкА | 0,1 мкА | ±(1,2% + 5 е.м.р.) |
| 4000 мкА | 1 мкА | ||
| 40 мА | 0,01 мА | ||
| 400 мА | 0,1 мА | ||
| Постоянный ток (клещи) |
400 А | 0,1 А | ±(2% + 5 е.м.р.) |
| 2000 А | 1 А | ±(2% + 8 е.м.р.) до 1000 А | |
| Переменный ток (гнезда) TrueRMS (50/60 Гц) |
400 мкА | 0,1 мкА | ±(1,2% + 5 е.м.р.) |
| 4000 мкА | 1 мкА | ||
| 40 мА | 0,01 мА | ||
| 400 мА | 0,1 мА | ||
| Переменный ток (клещи) TrueRMS (50/60 Гц) |
400 А | 0,1 А | ±(2% + 5 е.м.р.) |
| 2000 А | 1 А | ±(2% + 8 е.м.р.) до 1000 А | |
| Постоянное напряжение | 400 мВ | 0,1 мВ | ±(0,5% + 2 е.м.р.) |
| 4 В | 0,001 В | ±(1,2% + 5 е.м.р.) | |
| 40 В | 0,01 В | ||
| 400 В | 0,1 В | ||
| 1000 В | 1 В | ||
| Переменное напряжение TrueRMS (50/60 Гц) |
400 мВ | 0,1 мВ | ±(0,5% + 2 е.м.р.) |
| 4 В | 0,001 В | ±(1,2% + 5 е.м.р.) | |
| 40 В | 0,01 В | ||
| 400 В | 0,1 В | ||
| 1000 В | 1 В | ||
| Сопротивление | 400 Ом | 0,1 Ом | ±(1,0% + 5 е.м.р.) |
| 4 кОм | 0,001 кОм | ||
| 40 кОм | 0,01 кОм | ||
| 400 кОм | 0,1 кОм | ||
| 4 МОм | 0,001 МОм | ||
| 40 МОм | 0,01 МОм | ||
| Частота | 5 Гц | 0,001 Гц | ±(1,0% + 5 е.м.р.) |
| 50 Гц | 0,01 Гц | ||
| 500 Гц | 0,1 Гц | ||
| 5 кГц | 0,001 кГц | ||
| 50 кГц | 0,01 кГц | ||
| 500 кГц | 0,1 кГц | ||
| Емкость | 50 нФ | 0,01 нФ | ±(3,0% + 5 е.м.р.) |
| 500 нФ | 0,1 нФ | ||
| 5 мкФ | 0,001 мкФ | ||
| 50 мкФ | 0,01 мкФ | ||
| p-n переход | Короткое замыкание/обрыв | ||
| Прозвонка | Звуковой сигнал при сопротивлении менее 10 Ом | ||
— 4-разрядный дисплей с подсветкой
— Автоматическое определение полярности
— Токовый датчик Холла
— Установка нулевых показаний
— Удержание показаний (HOLD)
— Индикация перегрузки
— Время измерения прим. 0,35 с
— Питание 9 В батарея 006P, 6LR61 (Крона)
— Потребление 5 мА
— Габаритные размеры 255х73х38 мм
— Масса 380 г
— Габаритные размеры в упаковочной таре 160х70х300, вес 1 кг.
— Гарантийный срок: 24 месяцев
Стандартная комплектация токовых клещей АТК-2103
— Токовые клещи
— Щупы
— Руководство по эксплуатации
Дополнительная комплектация токовых клещей АТК-2103
— Измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3
— Зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий)
— Зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный)
— АСА-2308 – адаптер для проводов, не имеющих разъема
— Магнитный адаптер АСА-2207 для безопасной работы в электрощитовых
— Минищуп с острой подпружиненной тонкой контактной иглой АСА-2364
— Гнездо-адаптер АСА-2104 для многоразового временного впаивания в плату
— Переходник-шунт PTL-2172
— Универсальный набор аксессуаров для работы с токовыми клещами АСА-2907
— Кейс пластиковый герметичный 37-1
