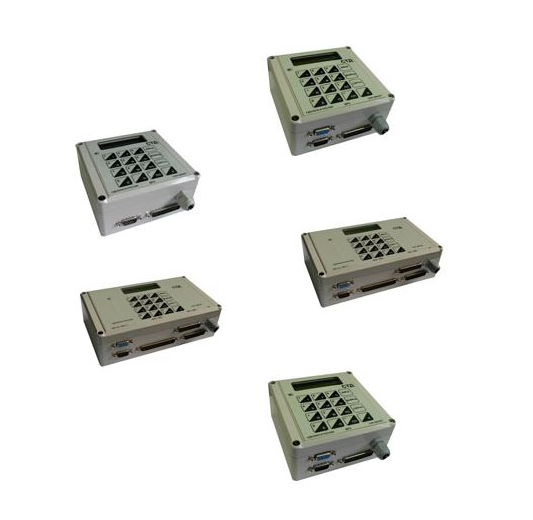

Вычислители ВТД-В, ВТД-Г, ВТД-УВ, ВТД-У, ВТД-Л являются центральным блоком счетчиков СТД, которые применяются для учета тепловой энергии в водяных и паровых системах теплоснабжения, объема газа в системах газоснабжения, а также электроэнергии.
Модификации данных вычислителей отличаются количеством обслуживаемых трубопроводов и перечнем учитываемых рабочих сред, однако при этом имеют схожие используемые алгоритмы и пользовательские интерфейсы.
1. Отличительные особенности Вычислителей ВТД-В, ВТД-Г, ВТД-УВ, ВТД-У, ВТД-Л
— точность измерений сигналов датчиков расхода, температуры, давления и перепада давления;
— соответствие Правилам коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства РФ от 18.11.2013 №1034 (теплосчетчики на базе ВТД-В и ВТД-УВ);
— учет как на источниках, так и у потребителей тепловой энергии;
— учет насыщенного пара, перегретого пара, природного газа, попутного нефтяного газа (ПНГ), кислорода, воздуха, азота, аргона, водорода, ацетилена, диоксида углерода, аммиака (в т.ч. диссоциированного), доменного и коксового газов, а также технологический учет любых жидкостей и газов, свойства которых можно считать условно-постоянными на длительном интервале времени (счетчики на базе ВТД-Г и ВТД-У);
— независимость метрологических характеристик от изменений условий эксплуатации (температуры, давления, влажности, напряжения питания сети);
— возможность связи по двум независимым интерфейсам;
— защита линий подключения датчиков от некорректного подключения и перенапряжения.
2. Технические характеристики Вычислителей ВТД-В, ВТД-Г, ВТД-УВ, ВТД-У, ВТД-Л
| Модификация | Применение | Количество обслуживаемых трубопроводов | Особенности |
| Вычислитель ВТД-В | учет тепловой энергии в водяных системах теплоснабжения (у потребителей и на источниках) | до 5 трубопроводов (до 2 узлов учета) | исполнение 46 |
| Вычислитель ВТД-УВ | до 10 трубопроводов (до 5 узлов учета) | гибкая настройка схем учёта | |
| Вычислитель ВТД-Г | учет тепловой энергии в водяных и паровых системах теплоснабжения, а также объема природного и других газов. | до 3 трубопроводов (до 3 узлов учета) | исполнение 47 |
| Вычислитель ВТД-У | учет тепловой энергии в водяных и паровых системах теплоснабжения, а также объема природного, попутного и других газов. | до 20 трубопроводов (до 16 узлов учета) | гибкая настройка схем учета |
| Вычислитель ВТД-Л | учет тепловой энергии в водяных системах теплоснабжения (у потребителя) | до 4 трубопроводов (до 2 узлов учета) | питание как от встроенной батареи, так и от внешнего блока питания |
Возможные ошибки при оформлении заказа на Вычислители ВТД-В,-УВ,-Г,-Л
Ввиду относительной сложности обозначения и формы заказа на Вычислители ВТД-В,-УВ,-Г,-Л, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: многосистемный (многотрубный) теплоизмеритель, вычислитель количества тепловой энергии теплоты тепла теплопотребления, теплоэнергоконтроллер, тепловой счетчик на отопление, счетчик тепла, теплосчетчик, термосчётчик, термовычислитель, датчик преобразователь температуры, регистратор, детектор, индикатор, сенсор, сигнализатор, регулятор, прибор учета, и т.п.
— неправильные обозначения и запись марки и модели: втдв, втдув, втдг, вдгл, ВТДВ, ВТДУВ, ВТДГ, ВТДЛ и т.д.;
— ошибки связанные с транслитерацией или раскладкой клавиатуры, например: heat calculators VTD-V,-UV,-G,-L и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на Вычислители ВТД-В,-УВ,-Г,-Л, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию.
Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).
Дополнительное оборудование для монтажа тепловычислителя
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандартных выходных сигналов, интерфейсы), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).
,
