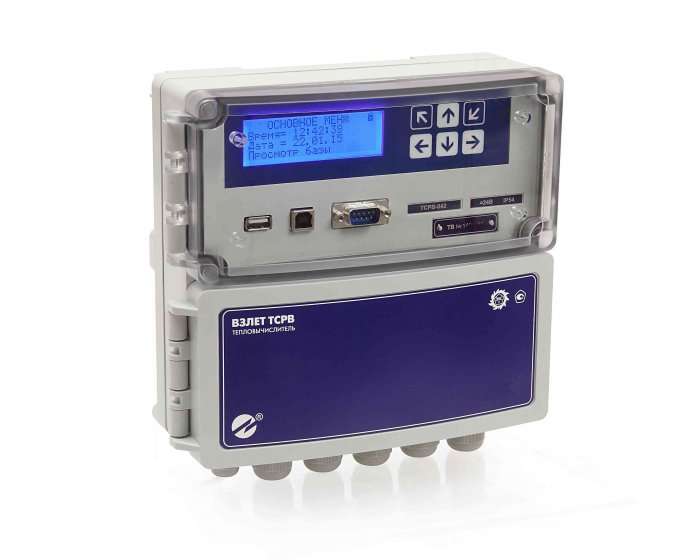

Многоканальный универсальный тепловычислитель ТСРВ-042 (вычислитель тепла) с резервным питанием и USB-интерфейсом предназначен для измерения, индикации, регистрации параметров теплоносителя и тепловой энергии в теплосистемах различного типа, конфигурации и назначения, а также других вспомогательных параметров на узлах учета в составе универсального многоканального* теплосчетчика. Рекомендуется для абонентского учета в соответствии с новыми правилами.
Количество каналов измерения расхода — до 4, температуры — до 6, давления — до 4.
Многоканальный тепловычислитель ТСРВ-042 предназначен для использования на узлах учета тепловой энергии с целью измерения параметров теплоносителя и представления данных по потреблению тепло- и водоресурсов.
Области применения тепловычислителя ТСРВ-042:
— закрытые и открытые системы теплоснабжения/теплопотребления;
— системы холодного водоснабжения (ХВС);
— системы регистрации и контроля параметров теплоносителя.
Межповерочный интервал (МПИ) — 48 месяцев.
Стоимость тепловычислителя ТСРВ-042 зависит от модификации (с RS485 или без) и цен на дополнительное оборудование:
| Описание модификации | Обозначение при заказе | Цена* руб, |
| тепловычислитель ТСРВ-042 (базовая мод.) | ТСРВ-042 тепловычислитель (обслуживает две теплосистемы) | от 13 500 |
Цена на тепловычислитель ТСРВ-042 указана без НДС, конкретные условия и цены, как заказать (купить), а также наличие на складе вычислителя количества теплоты ТСРВ-042 уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Отличительные особенности тепловычислителя ТСРВ-042:
— две независимые теплосистемы с 2-мя раздельными архивами (единый архив для зимнего и летнего периодов);
— раздельный учет в рамках одной теплосистемы тепловой энергии и параметров ГВС (горячего водоснабжения);
— измерение и архивация параметров холодной воды и температуры наружного воздуха;
— возможность подключения электросчетчика с частотным выходом;
— возможность настройки функции «сигнализация»;
— наличие USB-интерфейсов на лицевой панели для работы с компьютером и снятия архивов при помощи флэш-накопителя;
— удобство монтажа и замены батареи резервного питания;
— возможность контроля сигнала «пустая труба» от всех подключенных расходомеров с фиксацией НС в архивах и регистрации времени нештатной ситуации;
— черно-белый четырехстрочный индикатор с высокой контрастностью;
— работа с программой «Конфигуратор базы» позволяющей быстро и просто настроить прибор;
— контроль состояния расходомеров по интерфейсу RS-485 (номер прибора и контрольная сумма).
Технические характеристики тепловычислителя ТСРВ-042
| Характеристика (параметр) тепловычислителя ТСРВ-042 | Значение параметра (характеристики) |
| Количество каналов измерения: — расхода — температура — давление |
до 5 до 6 до 4 |
| Количество контролируемых теплосистем | 2 |
| Диаметр условного прохода, Ду, мм | от 10 до 300 |
| Диапазон измерения среднего объемного расхода, м³/ч | от 0,01 до 2500 |
| Диапазон измерения температуры, °С | от минус 50 до 180 |
| Измерение давления, МПа | от 0 до 1,6 |
| Относительная погрешность измерения количества тепла, % | не более ± 5 |
| Длина линии связи между тепловычислителем и первичными преобразователями, м | до 300 |
| Глубина архивов измерительной информации, записей: — часового — суточного — месячного |
1440 366 60(5 лет) |
| Степень защиты | IP54 |
| Напряжение питания, В | =24 |
| Мощность потребления не более, Вт | не более 2 |
| Средняя наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 12 |
| Гарантийный срок эксплуатации тепловычислителя, лет | 5 |
| Масса тепловычислителя, кг | не более 3 |
| Габаритные размеры тепловычислителя, мм | 215×205×85 |
| Способ крепления | на DIN-рейку |
Функциональные возможности тепловычислителя ТСРВ-042:
— использование до 4-х трубопроводов в 2-х теплосистемах;
— раздельное накопление данных по системе отопления и горячего водоснабжения (ГВС) в рамках одной теплосистемы;
— архивация основных интегральных счетчиков нарастающим итогом;
— наличие журнала изменения контрольной суммы базы (КСБ), нестираемого журнала режимов (электронная пломба), журнала отказов, журнала нештатных ситуаций;
— упрощенная настройка с возможностью установки шаблонов наиболее часто применяемых схем;
— возможность гибкой настройки схем учета в схеме «пользовательская»;
— резервное питание вычислителя от встроенной батареи;
— обработка сигнала «реверс».
Вывод информации:
— на жидкокристаллический четырехстрочный индикатор;
— по последовательному интерфейсу RS-232/RS-485, USB-Slave, USB-Master.
Форма записи обозначения при заказе тепловычислителя ТСРВ-042
Для оформления заказа на тепловычислитель ТСРВ-042 с целью оптимального подбора оборудования для нужд конкретного потребителя следует заполнить карту заказа (опросный лист), которую можно скачать по ссылке tsrv-042-tsr-m-karta-zakaza.
Возможные ошибки при оформлении заказа на тепловычислители ВЗЛЕТ TCPB-042^
Ввиду относительной сложности обозначения и формы заказа универсального многоканального (многосистемного, многотрубного) вычислителя тепловой энергии TCPB-042, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: многосистемный (многотрубный) теплоизмеритель, вычислитель количества тепловой энергии, теплоэнергоконтроллер, тепловой- или термосчётчик, теплосчетчик и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: ТЭСРВ, ТСЭРВ, ТРСВ, ТВСР, TCPB-042 (латиницей вместо кириллицы) и т.д.;
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: heat meter TSRV-042, TCRV-042, heat energy calculator, heat quantity calculator, heat amount calculator, tsrv-042 teplovychislitel, NCHD-042 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на вычислитель количества тепла TCPB-042, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру, при указании количество каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию).
Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).
Техническая документация на тепловычислитель ТСРВ-042 Взлет:
см. Карта заказа ТСРВ-042 тепловычислитель (скачать опросный лист tsrv-042-tsr-m-karta-zakaza).
см. Технические характеристики ТСРВ-042 тепловычислитель (Тех.описание).
см. Руководство по эксплуатации ТСРВ-042 тепловычислитель.
см. Методика поверки ТСРВ-042 тепловычислитель.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) универсального многоканального вычислителя тепловой энергии/количества тепла ВКТ, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт тепловычислителя ВКТ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительная информация об универсальных многоканальных теплосчетчиках и тепловычислителях
Многоканальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества тепловой энергии/теплоты — ВКТ), который способен принимать входные сигналы не от одного, а сразу от нескольких первичных преобразователей расхода — ППР (счетчиков-расходомеров) одновременно по нескольким независимым каналам, а также от нескольких комплектов термопреобразователей сопротивления (КТСП, КТПТР), и датчиков/преобразователей давления — ПД, — в этом и заключается принцип многоканальности (многосистемности, «многотрубности») ТС.
Многоканальный счетчик тепловой энергии способен одновременно обслуживать несколько трубопроводов, в том числе одновременно работать с разными системами — основными: системой отопления/центрального теплоснабжения (СО/ЦТС-подача/обратка), системой горячего водоснабжения (ГВС-подача/обратка) и холодного водоснабжения (ХВС-подача), также вспомогательными системам — подпитки, вентиляции и кондиционирования.
Универсальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества теплоты — ВКТ), который способен работать с разными типами первичных преобразователей расхода — ППР (счетчиков-расходомеров): тахометрическими (турбинными, крыльчатыми, роторными), электромагнитными, ультразвуковыми (акустическими), вихревыми, струйными, перепада давления на стандартном сужающем устройстве (диафрагме ДКС), а также воспринимать набор разных входных сигналов от комплектов термопреобразователей сопротивления (100/500/1000Ом с НСХ-100П, Pt100, Pt500, Pt1000), и унифицированные выходные сигналы датчиков/преобразователей давления — ПД, (обычно токовые 0-5 или 4-20мА) — в этом и заключается принцип универсальности (в адаптивности, гибкости и открытости конфигурации (свободное программирование пользователем) ТС.
Комплектация и доп. оборудование к универсальным многоканальным теплосчетчикам (далее ТСУМ)
Стоимость универсального многоканального (многотрубного) теплосчетчика (ТСУМ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа теплосчетчика (ТСУМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.
Универсальные многоканальные счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУМ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Преобразователи (датчики) давления: избыточного — ПД или дифференциального (перепада, разности) — ПДД.
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандарных выходных сигналов, интерфейсы), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).
