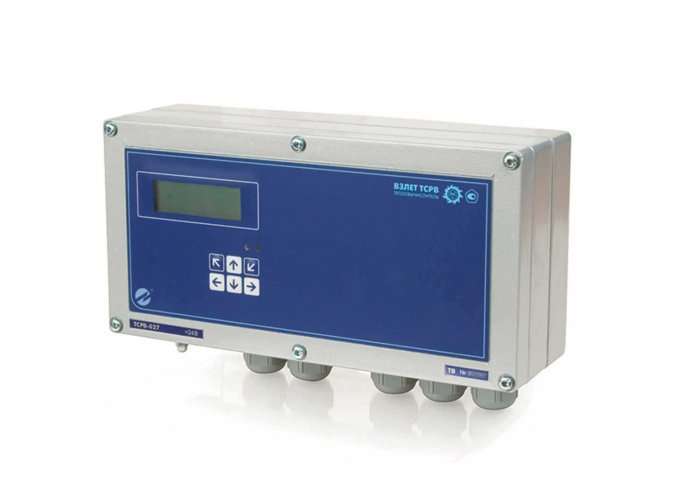

ТСРВ-027 тепловычислитель многоканальный предназначен для измерения, индикации, регистрации параметров теплоносителя и тепловой энергии, а также других параметров в 3-х независимых системах при общем количестве трубопроводов до 6-ти в сложных условиях эксплуатации в составе универсального многоканального* теплосчетчика.
Тепловычислитель ТСРВ-027 имеет до 6 каналов измерения расхода, температуры и давления.
Стоимость универсального тепловычислителя ТСРВ-027 зависит от модификации (с RS485 или без) и цен на доп. оборудование:
| Описание модификации тепловычислителя | Обозначение при заказе | Цена* руб, без нал. |
| вычислитель количества теплоты ТСРВ-027 (базовая мод.) | ТСРВ-027 тепловычислитель | 11 200 |
*Цена на тепловычислитель ТСРВ-027 указана без НДС, конкретные условия и цены, как заказать (купить), а также наличие на складе вычислителя количества теплоты ТСРВ-027 уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Отличительные особенности тепловычислителя ТСРВ-027::
— корпус тепловычислителя ТСРВ-027 выполнен из литого алюминия;
— наличие входа сигнала автореверса;
— наличие многоуровневой защиты архивных и установочных данных от несанкционированного доступа;
— возможность питания расходомеров и датчиков давления от тепловычислителя;
— возможность демонтажа прибора для проведения поверки без отключения кабелей связи;
— базовая комплектация электромагнитными расходомерами ЭРСВ-440Л/Ф с широким динамическим диапазоном.
Технические характеристики тепловычислителя ТСРВ-027
| Характеристика (параметр) тепловычислителя ТСРВ-027 | Значение парметра (характеристики) |
| Количество каналов измерения:- расхода
— температуры — давления |
до 6
до 6 до 6 |
| Количество контролируемых теплосистем | до 3 |
| Количество входов подключения сигнала направления потока (автореверса) | 1 |
| Диаметр условного прохода, Ду, мм | от 10 до 5 000 |
| Диапазон измерения среднего объемного расхода, м3/ч | от 0,01 до 1 000 000 |
| Диапазон измерения температуры, Тос, 0C | от минус 50 до 180 (регистрация до 600) |
| Диапазон измерения давления, МПа | от 0 до 2,5 |
| Относительная погрешность измерения количества тепла, % | не более ±5,0 |
| Температура окружающей среды для тепловычислителя, Тос, 0C | от 5 до 50 |
| Длина линии связи между тепловычислителем и первичными преобразователями, м | до 300 |
| Глубина архивов измерительной информации, записей:- часового
— суточного — месячного |
1500 (62,5 суток)
366 48 |
| Степень пылеводозащиты | IP54 |
| Питание тепловычислителя | =24В |
| Мощность тепловычислителя, Вт | не более 2,5 |
| Средняя наработка на отказ, ч. | 75 000 |
| Средний срок службы, лет | 12 |
| Гарантийный срок эксплуатации тепловычислителя, мес. | 28 |
| Вес вычислителя тепловой энергии ТСРВ-027, кг | не более 3 |
| Габаритные размеры тепловычислителя, мм | 250х154х105 |
| Способ крепления | на DIN-рейку |
Функциональные возможности тепловычислителя ТСРВ-027:
— конфигурирование до 6-ти трубопроводов в 3-х теплосистемах;
— гибкая программная настройка конфигурации измерительной схемы;
— программное задание формулы расчета результирующего количества тепла для трех теплосистем и его архивация;
— регистрация в журнале действий оператора;
— отображение всей текущей измерительной и архивной информации на индикаторе прибора;
— отображение зафиксированных нештатных состояний теплосистемы на индикаторе прибора.
— расчет суммарного количества тепловой энергии по всем теплосистемам.
Вывод информации:
— на жидкокристаллический индикатор;
— по последовательному интерфейсу RS-232/RS-485;
— в виде импульсной последовательности или логических сигналов;
— по интерфейсу Ethernet (по заказу).
Форма записи обозначения при заказе тепловычислителя ТСРВ-027
Для оформления заказа на тепловычислитель ТСРВ-027 с целью оптимального подбора оборудования для нужд конкретного потребителя следует заполнить карту заказа (опросный лист), которую можно скачать по ссылке tsrv-tsr-027-karta-zakaza.
Возможные ошибки при оформлении заказа на тепловычислители ВЗЛЕТ TCPB-027
Ввиду относительной сложности обозначения и формы заказа универсального многоканального (многосистемного, многотрубного) вычислителя тепловой энергии TCPB-027, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: многосистемный (многотрубный) теплоизмеритель, вычислитель количества тепловой энергии, теплоэнергоконтроллер, тепловой- или термосчётчик, теплосчетчик и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: ТЭСРВ, ТСЭРВ, ТРСВ, ТВСР, TCPB-027 (латиницей вместо кириллицы) и т.д.;
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: heat meter TSRV-027, TCRV-027, heat energy calculator, heat quantity calculator, heat amount calculator, tsrv-027 teplovychislitel, NCHD-027 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на вычислитель количества тепла TCPB-027, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру, при указании количество каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию).
Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).
Техническая документация на тепловычислитель ТСРВ-027 Взлет:
см. Карта заказа ТСРВ-027 тепловычислитель (скачать опросный лист).
см. Технические характеристики ТСРВ-027 тепловычислитель (Тех.описание).
см. Руководство по эксплуатации ТСРВ-027 тепловычислитель.
см. Методика поверки ТСРВ-027 тепловычислитель.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) универсального многоканального вычислителя тепловой энергии/количества тепла ВКТ, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт тепловычислителя ВКТ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительная информация об универсальных многоканальных теплосчетчиках и тепловычислителях
Многоканальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества тепловой энергии/теплоты — ВКТ), который способен принимать входные сигналы не от одного, а сразу от нескольких первичных преобразователей расхода — ППР (счетчиков-расходомеров) одновременно по нескольким независимым каналам, а также от нескольких комплектов термопреобразователей сопротивления (КТСП, КТПТР), и датчиков/преобразователей давления — ПД, — в этом и заключается принцип многоканальности (многосистемности, «многотрубности») ТС.
Многоканальный счетчик тепловой энергии способен одновременно обслуживать несколько трубопроводов, в том числе одновременно работать с разными системами — основными: системой отопления/центрального теплоснабжения (СО/ЦТС-подача/обратка), системой горячего водоснабжения (ГВС-подача/обратка) и холодного водоснабжения (ХВС-подача), также вспомогательными системам — подпитки, вентиляции и кондиционирования.
Универсальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества теплоты — ВКТ), который способен работать с разными типами первичных преобразователей расхода — ППР (счетчиков-расходомеров): тахометрическими (турбинными, крыльчатыми, роторными), электромагнитными, ультразвуковыми (акустическими), вихревыми, струйными, перепада давления на стандартном сужающем устройстве (диафрагме ДКС), а также воспринимать набор разных входных сигналов от комплектов термопреобразователей сопротивления (100/500/1000Ом с НСХ-100П, Pt100, Pt500, Pt1000), и унифицированные выходные сигналы датчиков/преобразователей давления — ПД, (обычно токовые 0-5 или 4-20мА) — в этом и заключается принцип универсальности (в адаптивности, гибкости и открытости конфигурации (свободное программирование пользователем) ТС.
Комплектация и доп. оборудование к универсальным многоканальным теплосчетчикам (далее ТСУМ)
Стоимость универсального многоканального (многотрубного) теплосчетчика (ТСУМ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа теплосчетчика (ТСУМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.
Универсальные многоканальные счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУМ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Преобразователи (датчики) давления: избыточного — ПД или дифференциального (перепада, разности) — ПДД.
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандарных выходных сигналов, интерфейсы), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).
