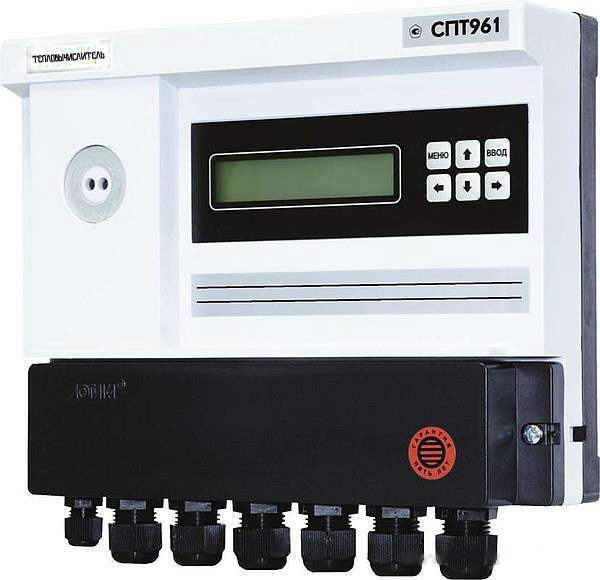

СПТ-961.2 тепловычислитель

Универсальные многофункциональные многоканальные (многосистемные) тепловычислители СПТ-961 (-961.1, -961.2) предназначены для эксплуатации в составе универсального многоканального* теплосчетчика для закрытых и открытых водяных и паровых систем теплоснабжения (до 6 свободно конфигурируемых контуров теплоснабжения, см. подробнее ниже) и иных измерительных систем, где в качестве теплоносителя используются вода, конденсат, перегретый пар либо сухой или влажный насыщенный пар (перегретый и насыщенный пар**) . Теплоносителем может быть также отличная от воды жидкость с известными физическими свойствами.

Тепловычислитель СПТ-961 является универсальным многофункциональным прибором и его настройка на конкретные условия применения осуществляется посредством ввода значений ряда настроечных параметров (базы данных), описывающих схему теплоснабжения и датчики параметров теплоносителя по каждому трубопроводу.
.
Вычислители СПТ-961 применяются в составе теплосчетчиков для учета тепловой энергии и теплоносителя в системах теплоснабжения и теплопотребления, а также в других измерительных системах, в том числе, для учета водоснабжения и водоотведения.

Тепловычислители СПТ-961 соответствуют ГОСТ 8.586.1 – ГОСТ 8.586.4, ГОСТ Р 51649, ГОСТ Р ЕН 1434-1, РД 50-411, МИ 2412 и МИ 2451.

Тепловычислители СПТ-961 соответствуют документам:
“Правила учета тепловой энергии, теплоносителя” (постановление правительства РФ от 18.11.2013 №1034) и “Методикa осуществления коммерческого учета тепловой энергии, теплоносителя” (приказ Минстроя РФ от 17.03.2014 №99/пр; регистрация в Минюсте РФ 12.09.2014 N 34040).

Тепловычислитель СПТ-961.2 отличается от вычислителя СПТ-961.1 наличием дополнительного (второго) коммуникационного порта RS485, предназначенного для расширения функциональных возможностей в части увеличения числа обслуживаемых тепловых нагрузок.
Модель СПТ-961.1 снята с производства.

Тепловычислители СПТ-961 обеспечивают обслуживание до двенадцати трубопроводов.

Непосредственно к тепловычислителю СПТ-961 могут быть подключены восемь датчиков давления, четыре преобразователя расхода (расходомера) и четыре преобразователя температуры (конфигурация входов 8P+4V+4T).

Для вычислителя модели СПТ-961.2 количество входов для подключения датчиков может быть увеличено посредством подключения к тепловычислителю одного или двух адаптеров АДС97 по дополнительному интерфейсу RS485. Адаптер АДС97 имеет 4 входа для датчиков расхода с импульсными выходными сигналами, 4 входа для датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для термопреобразователей сопротивления. К тепловычислителю можно подключить один или два таких адаптера для увеличения числа обслуживаемых трубопроводов до двенадцати и числа потребителей до шести.

Таким образом, для вычислителя СПТ-961.2 конфигурация входов может быть расширена:
— до 12P+8V+8T при подключении одного адаптера АДС97,
— до 16P+12V+12T при подключении двух адаптеров АДС97 (число обслуживаемых трубопроводов — 12, число потребителей тепла — 6).

Трубопроводы могут быть в произвольном порядке объединены (логически) в группы – потребители; может быть сформировано до шести потребителей.

В части вычисления массового расхода теплоносителя при применении метода переменного перепада давления вычислители СПТ961 соответствуют ГОСТ 8.586.(1-5) или РД 50-411, в зависимости от типа сужающего устройства:
— диафрагма;
— износоустойчивая диафрагма;
— диафрагма с коническим входом;
— сопло ИСА1932;
— трубы Вентури.

Стоимость универсального тепловычислителя СПТ-961 зависит от исполнения (модификации), цен на доп. оборудование, общего объема заказа и других ценообразующих факторов:

*— Все приведенные в данном подразделе цены на СПТ-961.2 указаны на базовое исполнение оборудования, без учета налога НДС=20%, без учета акций, скидок и спецпредложений, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку.
Конкретные условия поставки и цены, как заказать (купить) тепловычислитель СПТ-961.2, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

Технические характеристики тепловычислителя СПТ-961

Функциональные возможности тепловычислителя СПТ-961.2

Интегрированные функциональные возможности тепловычислителя СПТ-961.2 обеспечивают комплексное решение широкого круга задач:

— коммерческий учет потребления тепловой энергии и массы воды, перегретого и насыщенного пара;
— контроль режимов теплопотребления;
— организация систем диспетчеризации и контроля потребления тепловой энергии и теплоносителя.

Тепловычислитель СПТ-961 рассчитан на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры.

Тепловычислители СПТ-961 обеспечивают обслуживание до двенадцати трубопроводов. При этом непосредственно к тепловычислителю могут быть подключены восемь датчиков с выходным сигналом тока, четыре с частотным или импульсным выходным сигналом и четыре с сигналом сопротивления, образуя конфигурацию входов 8P+4V+4T. Для модификации 961.2, посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, конфигурация входов может быть расширена до 12P+8V+8T при подключении одного и до 16P+12V+12T при подключении двух адаптеров.

Трубопроводы могут быть в произвольном порядке объединены (логически) в группы – потребители; может быть сформировано до шести потребителей.

В составе теплосчетчиков тепловычислители обеспечивают:
— измерение температуры, давления, разности давлений, расхода и объема теплоносителя, измерение температуры и давления холодной воды, температуры и давления окружающего воздуха;
— вычисление тепловой энергии, массы и массового расхода теплоносителя;
— архивирование значений тепловой энергии, массы, объема, средних значений температуры, разности температур, давления и разности давлений теплоносителя, а также средних значений температуры и давления холодной воды и температуры наружного воздуха – в часовом, суточном и месячном архивах объемом, соответственно, 1488, 366 и 36 записей для каждого параметра;
— сообщений о перерывах питания, о нештатных ситуациях и об изменениях настроечных параметров – по 1000 записей для каждой категории сообщений;
— ввод настроечных параметров;
— показания текущих, архивных и настроечных параметров на встроенном табло;
— защиту архивных данных и настроечных параметров от изменений;
— коммуникацию с внешними устройствами через порты RS232 и RS485.

Датчики параметров теплоносителя, подключаемые к тепловычислителю СПТ-961.2

В качестве датчиков параметров теплоносителя (первичных преобразователей) с тепловычислителями применяются:

— преобразователи расхода с выходным сигналом тока 0–5, 0–20, 4–20 мА;
— преобразователи расхода с выходным сигналом частоты до 5 кГц;
— преобразователи расхода с импульсным выходным сигналом частотой до 5 кГц с нормированной ценой импульса;
— преобразователи разности давлений на стандартных и специальных диафрагмах, сужающих устройствах с переменным сечением проходного отверстия, соплах ИСА 1932, трубах Вентури и напорных устройствах с выходным сигналом тока 0–5, 0–20, 4–20 мА;
— термопреобразователи сопротивления с характеристикой Pt100, 100П, 100М, Pt50, 50П, 50М;
— преобразователи температуры с выходным сигналом тока 0–5, 0–20, 4–20 мА;
— преобразователи давления с выходным сигналом тока 0–5, 0–20, 4–20 мА.

Количество входных цепей, рассчитанных для подключения сигналов тока – восемь. Входные цепи не имеют жесткого функционального соответствия измеряемым параметрам – любую из них можно привязать к любому датчику с выходным сигналом тока. Кроме того, каждый токовый вход может быть настроен на обработку дискретного сигнала, формируемого датчиком события.

К тепловычислителю может быть подключено четыре импульсных или частотных сигнала. Они формируются изменением состояния «замкнуто/разомкнуто» выходной цепи датчика либо дискретным изменением его выходного напряжения. Длительность импульса должна быть не менее 100 мкс, частота следования – до 5000 Гц, амплитуда импульсов напряжения – от 5 до 12 В. Любой из импульсных входов можно функционально привязать к любому датчику с выходным импульсным или частотным сигналом.

Каждый вход тепловычислителя, предназначенный для подключения токовых, импульсных и частотных сигналов, может быть настроен на обработку дискретного сигнала, формируемого датчиком события.

Количество сигналов сопротивления, подключаемых к тепловычислителю, – четыре. Термопреобразватели сопротивления подключаются по четырехпроводной схеме; любой из них может быть привязан к любой входной цепи сопротивления.

Количество обслуживаемых трубопроводов определяется необходимостью использования тех или иных датчиков параметров теплоносителя и возможностью их физического подключения в тепловычислителю. На логическом уровне может быть описано до 12 трубопроводов, количество свободно конфигурируемых контуров теплоснабжения — до 6.
Для модели СПТ-961.2 количество входов для подключения датчиков может быть увеличено посредством подключения к тепловычислителю одного или двух адаптеров АДС97 по дополнительному интерфейсу RS485. Адаптер АДС97 имеет 4 входа для датчиков расхода с импульсными выходными сигналами, 4 входа для датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для термопреобразователей сопротивления.

Метрологические параметры тепловычислителя СПТ-961.2

Диапазоны измерений и показаний тепловычислителя СПТ-961.2:

— от 0 до 5, от 0 до 20 и от 4 до 20 мА — измерение сигналов тока, соответствующих давлению, разности давлений, температуре и расходу;
— от 39 до 235 Ом — измерение сигналов сопротивления, соответствующих температуре;
— от 3·10-4 до 5·10³ Гц — измерение частоты импульсных сигналов, соответствующих расходу;
— от 0 до 30 МПа — показания давления;
— от 0 до 1000 кПа — показания разности давлений;
— от (-50) до 600 °С — показания температуры;
— от 0 до 10⁶ — показания объемного (м3/ч) и массового (т/ч) расходов и тепловой мощности (ГДж/ч);
— от 0 до 9·10⁸ — показания объема (м3), массы (т) и тепловой энергии (ГДж).

Пределы допускаемой погрешности:

— 0,05 % – измерение сигналов частоты (относительная);
— 0,05 % – измерение сигналов 0–20 и 4–20 мА (приведенная к диапазону измерений);
— 0,1 % – измерение сигналов 0–5 мА (приведенная к диапазону измерений);
— 0,1°С – измерение сигналов сопротивления (абсолютная; характеристика преобразования Pt100, 100П, 100М);
— 0,15°С – измерение сигналов сопротивления (абсолютная; характеристика преобразования Pt50, 50П, 50М);
— 0,03°С – измерение разности сигналов сопротивления (абсолютная; характеристика преобразования Pt100, 100П).
— 0,01 % — погрешность часов (относительная);
— 0,02 % — вычисление параметров (относительная);
-(0,5+3/ΔТ) % – вычисление тепловой энергии (относительная; по результатам измерений входных сигналов).

Архивы и защита данных СПТ961

Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы с привязкой к расчетному дню и часу. Существует три типа таких архивов, имеющие различную глубину хранения:

— часовые архивы — 1080 часов;
— суточные архивы — 366 суток;
— месячные архивы — 24 месяцев

В специальном архиве ведется учет полного времени работы и перерывов электропитания.

Тепловычислитель СПТ-961 осуществляет непрерывный контроль входных электрических сигналов и параметров потока теплоносителя. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени.

Тепловычислитель СПТ-961 имеет два уровня защиты данных (пломба и пароль), препятствующие их несанкционированному изменению в процессе эксплуатации. Изменение значений оперативных параметров фиксируется в специальном архиве.

Коммуникационные возможности (интерфейсы) тепловычислителя СПТ-961.2

Тепловычислители СПТ-961 снабжены следующими интерфейсами:

— RS232C,
— оптическим интерфейсом,
— интерфейсом RS485 (двумя интерфейсами RS485 – для СПТ961.2).

Обмен данными может осуществляться параллельно по разным интерфейсам (за исключением одновременного использования IEC1107 и RS232C),

Интерфейс RS232C ориентирован, в основном, на подключение телефонных модемов, радиомодемов, GSM-модемов с поддержкой технологии GPRS, преобразователей Ethernet/RS232C. В этом интерфейсе не осуществляется изоляция цепей прибора от внешних цепей, поэтому в условиях экс- плуатации его не рекомендуется использовать для подключения удаленного оборудования.

Посредством оптического интерфейса к тепловычислителю подключается специальное устройство сбора данных – накопитель АДС90 или переносной компьютер при помощи адаптеров АПС78 и АПС70 соответственно.

Интерфейс RS485 предназначен для объединения приборов СПТ и других в информационную сеть.

Тепловычислители СПТ961.2 имеют дополнительный, второй, интерфейс RS485, который предназначен, главным образом, для подключения адаптеров-расширителей АДС97 (они имеют 4 входа для подключения импульсных сигналов, 4 входа для токовых сигналов 4 – для термопреобразователей сопротивления). К тепловычислителю можно подключить один или два таких адаптера для увеличения числа обслуживаемых трубопроводов до двенадцати и числа потребителей до шести.
Второй интерфейс RS485 может быть использован и для объединения приборов в информацион- ную сеть, при этом прибор будет принадлежать одновременно двум сетям, и его можно использо- вать как шлюз для входа в обе сети. Это может быть интересно в случае одновременного использо- вания «старых» и новых приборов – в одной сети «старые» приборы с меньшими скоростями обмена, в другой – новые приборы с высокими скоростями.

Рабочие условия эксплуатации и показатели надежности тепловычислителя СПТ961

— Температура окружающего воздуха (Тос) -10…+50°C.
— Относительная влажность 95% при 35°C.
— Степень защиты от воды и пыли IP54.
— Габаритные размеры 244 x 220 x 70 мм.
— Электропитание 220В ± 30%, 50 Гц.
— Потребляемая мощность 7 В·А.
— Срок службы 12 лет.
— Межповерочный интервал (МПИ) 4 года.

Габаритные размеры вычислителя СПТ961

Возможные ошибки при оформлении заказа на многоканальные (многосистемные) вычислители тепла СПТ961-2 (счетчики тепловой энергии)

Ввиду относительной сложности обозначения и формы заказа универсального многоканального (многосистемного) вычислителя тепла СПТ961-2 (счетчика тепловой энергии), рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: теплоизмеритель, вычислитель количества тепловой энергии теплоты тепла теплопотребления, теплоэнергоконтроллер, тепловой счетчик на отопление, счетчик тепла, теплосчетчик, термосчётчик, термовычислитель, датчик преобразователь температуры, регистратор, детектор, индикатор, сенсор, сигнализатор, регулятор, прибор блок учета энергоучета и т.п.
— неправильные обозначения и запись марки и модели: СПТ961-2, СПТ9612, СПТ-9612, СТП-961-20, СТП961-2, ТПС-961-20, ТПС961, ПСТ, ПТС и т.д.;
— ошибки, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: heat energy calculator (heat collector) SPT-961.2,  heat meter,  vychislitel teplovoj ehnergii SPT-961.2, teplovychislitel CGN-961.2, CGN961-2 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на тепло-вычислитель СПТ961-2, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики, а наши менеджеры и инженеры подберут и предложат Вам необходимую комплектацию (прибор(электронный блок), его исполнения и все реально необходимое доп. оборудование и арматуру, при указании количества каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) по наилучшему соотношению «цена—качество—срок поставки(наличие на складе)».

Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада в Москве через транспортную компанию — ТК «Деловые Линии»).

Техническая документация на тепловычислитель СПТ-961.2

Дополнительная информация об универсальных многоканальных теплосчетчиках и тепловычислителях

Многоканальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества тепловой энергии/теплоты — ВКТ), который способен принимать входные сигналы не от одного, а сразу от нескольких первичных преобразователей расхода — ППР (счетчиков-расходомеров) одновременно по нескольким независимым каналам, а также от нескольких комплектов термопреобразователей сопротивления (КТСП, КТПТР), и датчиков/преобразователей давления — ПД, — в этом и заключается принцип многоканальности (многосистемности, «многотрубности») ТС.
Многоканальный счетчик тепловой энергии способен одновременно обслуживать несколько трубопроводов, в том числе одновременно работать с разными системами — основными: системой отопления/центрального теплоснабжения (СО/ЦТС-подача/обратка), системой горячего водоснабжения (ГВС-подача/обратка) и холодного водоснабжения (ХВС-подача), также вспомогательными системам — подпитки, вентиляции и кондиционирования.

Универсальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества теплоты — ВКТ), который способен работать с разными типами первичных преобразователей расхода — ППР (счетчиков-расходомеров): тахометрическими (турбинными, крыльчатыми, роторными), электромагнитными, ультразвуковыми (акустическими), вихревыми, струйными, перепада давления на стандартном сужающем устройстве (диафрагме ДКС), а также воспринимать набор разных входных сигналов от комплектов термопреобразователей сопротивления (100/500/1000Ом с НСХ-100П, Pt100, Pt500, Pt1000), и унифицированные выходные сигналы датчиков/преобразователей давления — ПД, (обычно токовые 0-5 или 4-20мА) — в этом и заключается принцип универсальности (в адаптивности, гибкости и открытости конфигурации (свободное программирование пользователем) ТС.

Комплектация и доп. оборудование к универсальным многоканальным теплосчетчикам (далее ТСУМ)

Стоимость универсального многоканального (многотрубного) теплосчетчика (ТСУМ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа теплосчетчика (ТСУМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.

Универсальные многоканальные счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУМ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Преобразователи (датчики) давления: избыточного — ПД или дифференциального (перепада, разности) — ПДД.
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандартных выходных сигналов, интерфейсы), радиомодули, концентраторы,  GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).
