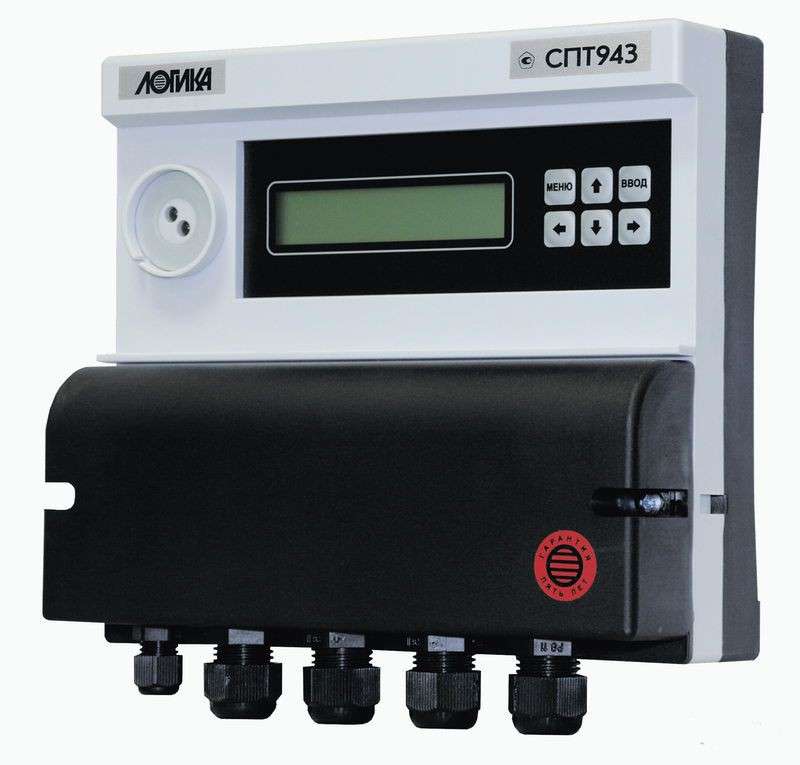

СПТ-943.1 тепловычислитель

Двухканальный (двухсистемный) тепловычислитель СПТ-943.1 предназначен для автоматизации учета теплопотребления в открытых и закрытых системах водяного теплоснабжения в составе универсального многоканального* теплосчетчика. обслуживающего два независимых теплообменных контура (2 тепловых ввода — ТВ1, ТВ2), в каждом из которых могут быть установлены три датчика объема (расходомера), три датчика температуры и два датчика избыточного давления (6T+6V+4P).

Тепловычислитель СПТ943 с 1 ноября 2016 года снят с производства.

Аналог (замена) —  новый тепловычислитель СПТ-944. Основными отличительными особенностями новых тепловычислителей являются увеличенное количество подключаемых датчиков, расширенные функциональные и коммуникационные возможности, а также усовершенствованная система диагностики и гибкий механизм задания уравнений измерений, поддерживающий практически любые конфигурации тепловых нагрузок.

Тепловычислитель СПТ-943.1 удовлетворяет требованиям ГОСТ Р 51649-2000, ГОСТ Р 51522-99, ГОСТ Р 51350-99. В основе алгоритмов вычисления тепловой энергии и массы теплоносителя лежат рекомендации МИ 2412-97 и «Правила учета тепловой энергии и теплоносителя».

Тепловычислители СПТ-941.20 используются в теплосчетчиках со следующими расходомерами-счетчиками: ПРЭМ, Мастер Флоу, ВПС, ULTRAHEAT 2WR7, US-800.

Стоимость (цена) тепловычислителя СПТ-943.1  зависит от комплектации, потребности в дополнительном оборудовании, а также других ценообразующих факторов.
Цена тепловычислителя СПТ-943.1 высылается по запросу.*
*- Конкретные условия поставки и цены, как заказать (купить) тепловычислитель СПТ-943.1, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

Функциональные возможности тепловычислителя СПТ-943.1:

— Обслуживание двух независимых тепловых нагрузок, для каждой из которых может быть выбрана любая из двенадцати схем учета с тремя преобразователями расхода, двумя преобразователями давления и двумя или тремя преобразователями температуры.

— Подключаемые датчики (первичные преобразователи):
— шесть термопреобразователей сопротивления;
— четыре преобразователя давления с выходным сигналом 4 — 20 мА;
— шесть преобразователей расхода с числоимпульсным выходным сигналом частотой до 1000 Гц.

— Возможность питания расходомеров, подобных SONO-2500СТ, непосредственно от тепловычислителя.

— Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу.

— Ведение архивов изменений параметров настроечной базы данных и нештатных ситуаций.

— Возможность измерения температуры холодной воды и температуры наружного воздуха.

— Расширенная система диагностики — выбор алгоритмов обработки нештатных ситуаций.

— Формирование двухпозиционного выходного сигнала по результатам диагностики.

— Последовательный (RS232C-совместимый) и оптический (IEC1107) порты для обмена с внешними устройствами.

— Работа с телефонными и GSM-модемами.

— Считывание данных с помощью накопителя АДС90 и переносного компьютера.

— Вывод отчетов на принтер (с помощью адаптера АПС45).

— Скорость обмена 19200 бит/с.

— Регистрация внешних событий (например пропадания напряжения питания расходомеров) с помощью специально предусмотренного дискретного входа.

— Емкое табло — две строки по 20 символов, простой и удобный интерфейс пользователя, наглядные процедуры просмотра архивов.

Технические характеристики тепловычислителя СПТ-943.1

Устройство и работа

Тепловычислители СПТ-943.1 предназначены для измерения электрических сигналов силы постоянного тока, сопротивления и частоты, соответствующих параметрам воды, транспортируемой по трубопроводам систем тепло- и водоснабжения, с последующим расчетом тепловой энергии и количества воды.

Совместно с тепловычислителями СПТ-943.1 применяются:

— преобразователи расхода с импульсным выходным сигналом частотой 0-1000 Гц с нормированной ценой импульса;
— преобразователи температуры (термометры сопротивления) Pt100, 100П, 100М;
— преобразователи давления с выходным сигналом 4-20 мА.

Электропитание тепловычислителей осуществляется от встроенной батареи или от внешнего источника постоянного тока. Датчики объема, работающие при напряжении питания 3,2-3,6 В, могут получать его непосредственно от тепловычислителя.

Тепловычислители снабжены дискретным выходом для сигнализации о нарушении допустимых диапазонов измеряемых параметров и дискретным входом для фиксации внешнего события.

При работе в составе теплосчетчика тепловычислитель СПТ-943.1 обслуживает два теплообменных контура, обеспечивая:

— измерение объема, объемного расхода, температуры и давления;

— вычисление количества тепловой энергии, массы и средних значений температуры и давления;

— ввод настроечных параметров и показания текущих, архивных и настроечных параметров;

— ведение календаря, времени суток и учет времени работы;

— защиту данных от несанкционированного изменения.

Часовые, суточные и месячные значения тепловой энергии, массы, объема, средней температуры, средней разности температур и среднего давления архивируются. Часовой архив содержит 2000 записей для каждого из перечисленных параметров, суточный архив – 400 записей и месячный – 100 записей.

В специальных архивах содержится информация об изменениях настроечных параметров и сообщения системы диагностики. Архив изменений и архив сообщений содержат по 1024 записи каждый.
Архивы размещаются в энергонезависимой памяти и могут сохраняться в течение всего срока службы тепловычислителя даже при отсутствии питания.

Коммуникация с внешними устройствами осуществляться через IEC1107- и RS232-совместимые порты. Чувствительность приемной части RS232-cовместимого интерфейса не хуже 2,4 В. При совместной работе тепловычислителя с модемами обеспечивается обмен данными с системами диспетчеризации.

Метрологические характеристики тепловычислителя СПТ-943.1:

Диапазоны показаний тепловычислителя СПТ-943.1:

— от 0 до 1,6 МПа – давление;
— от минус 50 до плюс 175 °С – температура;
— от 0 до 175 °С – разность температур;
— от 0 до 99999 м3/ч – расход;
— от 0 до 99999999 – объем (м3), масса (т), тепловая энергия (ГДж);
— от 0 до 99999999 ч – время.

Погрешность в условиях эксплуатации не превышает:

— 0,01 % – при измерении расхода (относительная);
— 0,1 °С – при измерении температуры (абсолютная);
— 0,03 °С – при измерении разности температур (абсолютная);
— 0,1 % – при измерении давления (приведенная; нормирующее значение – верхний предел диапазона показаний);
— 0,02 % – при вычислении количества тепловой энергии и массы (относительная);
— 0,01 % – при вычислении средних значений температуры, разности температур и давления (относительная);
— 0,01 % – при вычислении объема (относительная);
— 0,01 % – при измерении времени (относительная).

Рабочие условия эксплуатации вычислителя СПТ943-1:

— Температура окружающего воздуха (Тос) — от -10 до +50°С.
— Относительная влажность — 95% при +35°С.
— Степень защиты от пыли и воды — IP54.
— Габаритные размеры 208x206x87 мм.
— Питание — от литиевой батареи (возможность замены без демонтажа) или от внешнего источника 12 В.

Возможные ошибки при оформлении заказа на вычислители тепла СПТ943

Ввиду относительной сложности обозначения и формы заказа вычислителя тепла СПТ943 (счетчика тепловой энергии), рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: теплоизмеритель, вычислитель количества тепловой энергии теплоты тепла теплопотребления, теплоэнергоконтроллер, тепловой счетчик на отопление, счетчик тепла, теплосчетчик, термосчётчик, термовычислитель, датчик преобразователь температуры, регистратор, детектор, индикатор, сенсор, сигнализатор, регулятор, прибор блок учета энергоучета и т.п.
— неправильные обозначения и запись марки и модели: СПТ943,  СТП-943, СТП943, ТПС-943, ТПС943, ПСТ, ПТС и т.д.;
— ошибки, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: heat energy calculator (heat collector) SPT-943,  heat meter,  vychislitel teplovoj ehnergii SPT-943, avtonomnyj teplovychislitel CGN-9413, CGN943 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на теплосчетчик СПТ943, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики, а наши менеджеры и инженеры подберут и предложат Вам необходимую комплектацию (прибор(электронный блок), его исполнения и все реально необходимое доп. оборудование и арматуру, при указании количества каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) по наилучшему соотношению «цена—качество—срок поставки(наличие на складе)».

Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада в Москве через транспортную компанию — ТК «Деловые Линии»).

Техническая документация на тепловычислитель СПТ-943

Дополнительная информация об универсальных многоканальных теплосчетчиках и тепловычислителях

Многоканальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества тепловой энергии/теплоты — ВКТ), который способен принимать входные сигналы не от одного, а сразу от нескольких первичных преобразователей расхода — ППР (счетчиков-расходомеров) одновременно по нескольким независимым каналам, а также от нескольких комплектов термопреобразователей сопротивления (КТСП, КТПТР), и датчиков/преобразователей давления — ПД, — в этом и заключается принцип многоканальности (многосистемности, «многотрубности») ТС.
Многоканальный счетчик тепловой энергии способен одновременно обслуживать несколько трубопроводов, в том числе одновременно работать с разными системами — основными: системой отопления/центрального теплоснабжения (СО/ЦТС-подача/обратка), системой горячего водоснабжения (ГВС-подача/обратка) и холодного водоснабжения (ХВС-подача), также вспомогательными системам — подпитки, вентиляции и кондиционирования.

Универсальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества теплоты — ВКТ), который способен работать с разными типами первичных преобразователей расхода — ППР (счетчиков-расходомеров): тахометрическими (турбинными, крыльчатыми, роторными), электромагнитными, ультразвуковыми (акустическими), вихревыми, струйными, перепада давления на стандартном сужающем устройстве (диафрагме ДКС), а также воспринимать набор разных входных сигналов от комплектов термопреобразователей сопротивления (100/500/1000Ом с НСХ-100П, Pt100, Pt500, Pt1000), и унифицированные выходные сигналы датчиков/преобразователей давления — ПД, (обычно токовые 0-5 или 4-20мА) — в этом и заключается принцип универсальности (в адаптивности, гибкости и открытости конфигурации (свободное программирование пользователем) ТС.

Комплектация и доп. оборудование к универсальным многоканальным теплосчетчикам (далее ТСУМ)

Стоимость универсального многоканального (многотрубного) теплосчетчика (ТСУМ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа теплосчетчика (ТСУМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.

Универсальные многоканальные счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУМ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Преобразователи (датчики) давления: избыточного — ПД или дифференциального (перепада, разности) — ПДД.
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандартных выходных сигналов, интерфейсы), радиомодули, концентраторы,  GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).
