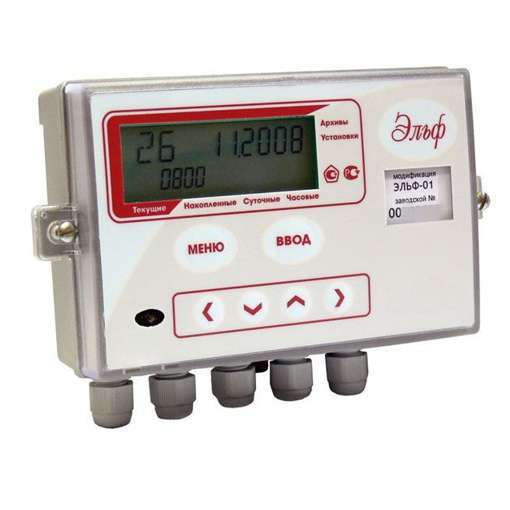

Автономные тепловычислители ЭЛЬФ-01…05 (вычислители тепловой энергии) предназначены для измерения и учета количества теплоты и теплоносителя в открытых и закрытых водяных системах теплопотребления; количества воды на нужды горячего и холодного водоснабжения; количества потребленной электрической энергии теплоэнергетическими установками и конечным потребителем в составе универсального многоканального* теплосчетчика
Тепловычислитель ЭЛЬФ применяются для коммерческого и технологического учета на объектах жилищно-коммунального хозяйства -ЖКХ (жилые дома, коттеджи офисы, административные здания), объектах энергетики (ИТП, ЦТП, котельные) и промышленности.
Приборы линии ЭЛЬФ используются для построения автоматизированных систем сбора данных.
Не путать с квартирным теплосчетчком ELF-M-Ду15,-Ду20.
Принцип тепловычислителя Эльф действия счетчиков основан на измерении температур теплоносителя в подающем и обратном трубопроводах по сигналам измерительных преобразователей температуры, первичных преобразователей расхода (ППР) воды, электрической энергии и теплоносителя; расчете приращений измеряемых величин и сохранении результатов измеряемых величин в энергонезависимой памяти.
Модификации вычислителя ЭЛЬФ-01…05
Вычислители тепловой энергии ЭЛЬФ, входящие в состав измерительных комплексов, выпускаются в пяти основных модификациях, отличающихся количеством входов (подключаемых датчиков).
| Модификации тепловычислителя |
Максимальное количество подключаемых датчиков | |||
| датчики расхода* | датчики температуры | датчики давления | электросчетчик | |
| ЭЛЬФ-01 | 1-2 | 2 | 0 | 01 |
| ЭЛЬФ-02 | 4-5 | 2 | 0 | 01 |
| ЭЛЬФ-04 | 4-5 | 4 | 4 | 01 |
| ЭЛЬФ-05 | 4-5 | 0 | 0 | 01 |
*- При использовании одного канала для учета электроэнергии количество датчиков расхода уменьшается.
Стоимость универсального тепловычислителя ЭЛЬФ зависит от вида модификации (с RS485 или без) и цен на доп. оборудование. Автономное питание (с возможностью подключения сетевого питания)*
| Описание модификации и обозначение при заказе | Цена* руб, без нал. |
| вычислитель количества тепловой энергии ЭЛЬФ-01 (2V+2T+0P+электросчетчик) | 6 600 |
| вычислитель количества тепловой энергии ЭЛЬФ-02 (5V+2T+0P+электросчетчик) | 7 030 |
| вычислитель количества тепловой энергии ЭЛЬФ-03 (5V+4T+4P+электросчетчик) | 10 330 |
| вычислитель количества тепловой энергии ЭЛЬФ-04 (5V+0T+0P+электросчетчик) | 5 250 |
*- Все цены на модификации вычислителя количества тепла ЭЛЬФ указаны на базовое исполнение, без учета налога НДС, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку. При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
*-для подключения ПРЭМ-D, ЭРСВ-420Л, МастерФлоу и др. приборов, нужен ЭЛЬФ с сетевым питанием. Цены уточняйте у менеджеров.
Технические характеристики тепловычислителя Эльф-01…05
| Характеристика | Значение |
| Параметры измеряемой среды | |
| Диапазон измерений и преобразований в электроэнергию | 10-3 — 107 кВт·ч |
| Диапазон измерения тепловой энергии | 10-3 — 107 Гкал |
| Диапазон измерения объема и массы теплоносителя | 10-3 — 107 м3 |
| Диапазон измерения температуры теплоносителя и воды | от 0 до +150˚C |
| Диапазон измерения разности температур теплоносителя | от 3 до +147˚C |
| Диапазон измерения давления теплоносителя и воды, МПа при измерении ИПД класса точности 0,1 0,25 0,5 |
0,06∙Pmax — Pmax 0,14∙Pmax — Pmax 0,28∙Pmax — Pmax где Pmax не более 2,5 МПа — верхний предел диапазона измерения ИПД |
| Диапазон измерения природного газа | 10-3 — 107 м3 |
| Потребляемая электрическая мощность, Вт | Определяется составом комплекса |
| Питание прибора | |
| Напряжение питания | 3,6 В |
| Питание вычислителя автономное | от литиевой батареи 4 года |
| Питание вычислителя сетевое | 220 В при помощи модуля сетевого питания |
| Метрологические характеристики | |
| Пределы допускаемой абсолютной погрешности ИК температуры теплоносителя и воды (t) | ±(0,4+0,002∙t) ˚C |
| Пределы допускаемой абсолютной погрешности ИК разности температур (∆ t) | ±(0,11+0,006∙∆ t) ˚C |
| Пределы допускаемой относительной погрешности ИК тепловой энергии, % для комплексов класса В для комплексов класса С |
±(3+12 / ∆ t+0,02∙GB / G) ±(2+12 / ∆ t+0,01∙GB / G) где G и GB — нижние и верхние пределы диапазона измерения ИПРВ в подающем трубопроводе (в одинаковых единицах) |
| Пределы допускаемой относительной погрешности ИК давления | ±2% |
| Пределы допускаемой относительной погрешности ИК объема и массы теплоносителя | ±2% |
| Пределы допускаемой относительной погрешности ИК количества электроэнергии | ±2% |
| Пределы допускаемой относительной погрешности ИК объема природного газа | ±2% |
| Пределы допускаемой абсолютной погрешности при измерении времени | ±2 с / сут. |
| Массо-габаритные характеристики | |
| Габаритные размеры, не более | 177х125х70 мм |
| Масса, не более | 0,7 кг |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха | от +1 до +55˚C |
| Атмосферное давление | от 84 до 106,7 кПа |
| Механические воздействия по ГОСТ Р 52931 | группа N2 |
| Относительная влажность при температуре 35˚C | от 30 до 95% |
| Показатели надежности | |
| Средний срок службы | 12 лет |
| Средняя наработка на отказ | 75 000 часов |
| Глубина архивов | |
| Почасовой | 960 часов |
| Посуточный | 128 суток |
| Помесячный (интегральный помесячный) | 37 месяцев |
Возможные ошибки при оформлении заказа на тепловычислители ЭЛЬФ
Ввиду относительной сложности обозначения и формы заказа универсального многоканального (многосистемного, многотрубного) вычислителя тепловой энергии ЭЛЬФ, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: многосистемный (многотрубный) теплоизмеритель, вычислитель количества тепловой энергии, теплоэнергоконтроллер, тепловой- или термосчётчик и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: ЭЛФ, ЭЛФ5, ЕЛЬФ и т.д.;
— ошибки, связанные с транслитераций или раскладкой клавиатуры, например: ELF, ELF5, ellf5 (в En-раскладке) «KMA 01, «KMA005 и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на тепловычислители ЭЛЬФ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру, при указании количество каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию).
Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).
Дополнительная информация об универсальных многоканальных теплосчетчиках и тепловычислителях
Многоканальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества тепловой энергии/теплоты — ВКТ), который способен принимать входные сигналы не от одного, а сразу от нескольких первичных преобразователей расхода — ППР (счетчиков-расходомеров) одновременно по нескольким независимым каналам, а также от нескольких комплектов термопреобразователей сопротивления (КТСП, КТПТР), и датчиков/преобразователей давления — ПД, — в этом и заключается принцип многоканальности (многосистемности, «многотрубности») ТС.
Многоканальный счетчик тепловой энергии способен одновременно обслуживать несколько трубопроводов, в том числе одновременно работать с разными системами — основными: системой отопления/центрального теплоснабжения (СО/ЦТС-подача/обратка), системой горячего водоснабжения (ГВС-подача/обратка) и холодного водоснабжения (ХВС-подача), также вспомогательными системам — подпитки, вентиляции и кондиционирования.
Универсальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества теплоты — ВКТ), который способен работать с разными типами первичных преобразователей расхода — ППР (счетчиков-расходомеров): тахометрическими (турбинными, крыльчатыми, роторными), электромагнитными, ультразвуковыми (акустическими), вихревыми, струйными, перепада давления на стандартном сужающем устройстве (диафрагме ДКС), а также воспринимать набор разных входных сигналов от комплектов термопреобразователей сопротивления (100/500/1000Ом с НСХ-100П, Pt100, Pt500, Pt1000), и унифицированные выходные сигналы датчиков/преобразователей давления — ПД, (обычно токовые 0-5 или 4-20мА) — в этом и заключается принцип универсальности (в адаптивности, гибкости и открытости конфигурации (свободное программирование пользователем) ТС.
Комплектация и доп. оборудование к универсальным многоканальным теплосчетчикам (далее ТСУМ)
Стоимость универсального многоканального (многотрубного) теплосчетчика (ТСУМ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа теплосчетчика (ТСУМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.
Универсальные многоканальные счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУМ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Преобразователи (датчики) давления: избыточного — ПД или дифференциального (перепада, разности) — ПДД.
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандартных выходных сигналов, интерфейсы), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист) универсального многоканального вычислителя тепловой энергии/количества тепла ВКТ, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт тепловычислителя ВКТ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
