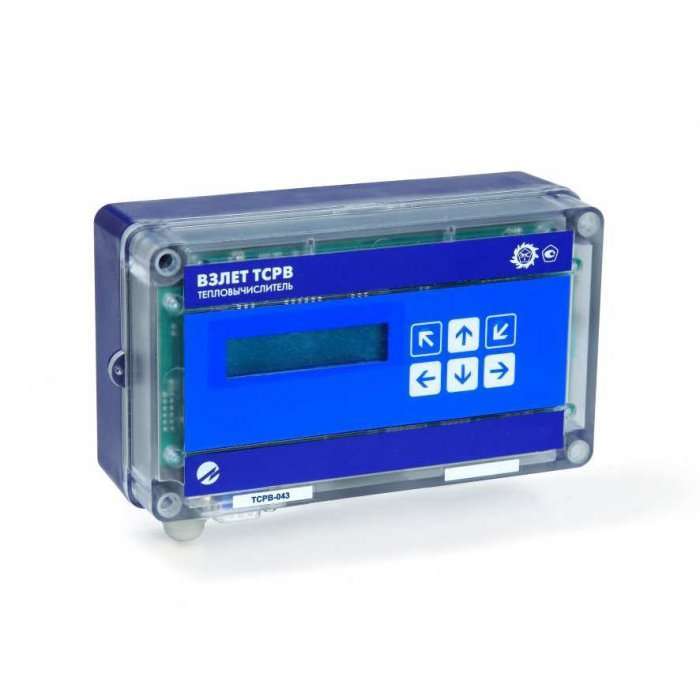

Многоканальный универсальный теплосчетчик-регистратор ТСР-043 комплектуется на базе тепловычислителя ВЗЛЕТ ТСРВ-043.
Области (сферы) применения теплосчетчика ТСР-043:
— котельное хозяйство;
— тепловые сети;
— энергоснабжающие организации;
— абонентский учет.
Достоинства теплосчетчика-регистратора ТСР-043:
— доступное решение для использования на большинстве объектов для абонентского учета тепла с точностью, регламентируемой для коммерческого учета;
— обладает повышенной защитой от несанкционированного доступа;
— является лучшим в своем классе решением для общедомового коммерческого учета теплопотребления с возможностью включения в систему диспетчеризации.
Теплосчетчик ТСР-043 (счетчик тепла) имеет комбинированное питание от источника постоянного тока напряжением +24В и резервного источника от встроенной батареи 3,6 В.
Стоимость многоканального теплосчетчика-регистратора ТСР-043 зависит от исполнения, цен на дополнительное оборудование и других ценообразующих факторов (см. также форму (карту) заказа теплосчетчика ТСР-043, как выбрать, заказать, купить).
Цена теплосчетчика ТСР-043 (базовой модификации) высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе счетчика тепла ТСР-043 уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Функциональные возможности теплосчетчика-регистратора ТСР-043:
— гибкая программная настройка конфигурации измерительной системы;
— расчет тепловой энергии в 4-х трубопроводах и для трех теплосистем в одном архиве;
— удобство монтажа и замены батареи резервного питания;
— архивация интегральных счетчиков тепла, массы (объема), общего времени наработки прибора нарастающим итогом;
— возможность измерений температуры холодной воды или наружного воздуха;
— контроль питания датчиков расхода;
— программное задание условий НС и реакций теплосчетчика на них.
Отличительные особенности теплосчетчика ТСР-043:
— возможность работы теплосчетчика от встроенной батареи питания с энергонезависимыми расходомерами на весь срок межповерочного интервала (без датчиков давления);
— наличие двух программируемых дискретных входов с возможностью выбора настройки: импульсный вход; направление потока теплоносителя (реверс); пустая труба;
— возможность гибкой настройки задания условий и реакций до 22 НС по трем теплосистемам.
Вывод информации:
— на жидкокристаллический индикатор;
— по последовательному интерфейсу RS-232/RS485.
Технические характеристики теплосчетчика-регистратора ТСР-043:
Принцип действия теплосчетчика-регистратора ТСР-043 основан на измерении первичных параметров теплоносителя с помощью преобразователей
расхода ПР, температуры ПТ, давления ПД и обработке результатов измерений в соответствии с алгоритмом выбранной схемы теплоучета.
Каналы измерения расхода, температуры и давления теплосчетчика состоят из первичного измерительного преобразователя, линии связи и канала измерения тепловычислителя соответствующего параметра.
Состав теплосчетчика ТСР-043
Теплосчетчик «ВЗЛЕТ ТСР-М» исполнения ТСР-043, построенный на базе тепловычислителя «ВЗЛЕТ ТСРВ» исполнения ТСРВ-043, представляет собой единый многофункциональный многоканальный комплекс.
В состав теплосчетчика ТСР-043 входят тепловычислитель ТСРВ-043, преобразователи (датчики) расхода, преобразователи температуры, преобразователи давления
В качестве ПР в составе теплосчетчика ТСР-043 могут использоваться электромагнитные, ультразвуковые, вихревые, тахометрические или основанные на иных физических принципах преобразователи расхода или расходомеры, имеющие частотно-импульсный выход. Тип и количество (до шести) преобразователей расхода – в соответствии с заказом. Типовая поставка – электромагнитные расходомеры «ВЗЛЕТ ЭР» модификации «Лайт М» исполнений ЭРСВ-440 (Л,Ф) или ЭРСВ-470 (Л,Ф) требуемого типоразмера.
В качестве ПТ могут использоваться термопреобразователи сопротивления с различными значениями номинальной статической характеристики, подключаемые к тепловычислителю по 4-проводной схеме. Для каналов измерения температуры в подающем и обратном трубопроводах одной теплосистемы должен использоваться комплект преобразователей температуры, имеющий нормируемую погрешность измерения разности температур. Тип и количество (до пяти) преобразователей температуры — в соответствии с заказом.
В качестве ПД могут использоваться преобразователи давления различного типа, обеспечивающие преобразование избыточного давления теплоносителя в контролируемом трубопроводе в унифицированный токовый выходной сигнал. Тип и количество (до четырех) преобразователей давления – в соответствии с заказом. Типовая поставка – преобразователи избыточного давления типа СДВ-И-А с токовым выходом 4-20 мА.
Возможно вместо измеряемого значения температуры или давления использовать индивидуальное договорное значение соответствующего параметра.
Управление теплосчетчиком осуществляются с помощью клавиатуры и жидкокристаллического индикатора, расположенных на передней панели ТВ, либо с помощью персонального компьютера, подключаемого по интерфейсам RS-232, RS-485.
Основные метрологические характеристики теплосчетчика ТСР-043 (тепловычислителя)
| Характеристика (параметр) теплосчетчика ТСР-043 | Значение параметра (характеристики) |
| Количество каналов измерения: расхода/ температуры/ давления | до 6 /до 5 / до 4 |
| Количество контролируемых теплосистем | до 3 |
| Номинальный диаметр, Ду | от 10 до 5 000 |
| Диапазон измерения среднего объемного расхода, м3/ч | от 0,01 до 1 000 000 |
| Диапазон измерения температуры, °С | от минус 50 до 180 |
| Относительная погрешность измерения количества тепла, % | не более ±5,0 |
| Температура окружающей среды, Тос, °С | от 5 до 50 |
| Длина линии связи между тепловычислителем и первичными преобразователями, м | до 300 |
| Глубина архивов измерительной информации, записей: — часового — суточного — месячного |
1440 (60 суток) 186 (6 месяцев) 48 (4 года) |
| Питание | внешнее питание =24В, встроенная батарея 3,6В |
| Ресурс работы батареи, лет | 4 |
| Средняя наработка на отказ, ч | 75 000 |
| Средний срок службы, лет | 12 |
| Гарантийный срок эксплуатации, лет | 6 |
| Масса, кг | не более 1 |
| Габаритные размеры, мм | 190´125´80 |
| Способ крепления | на DIN-рейку |
Форма записи обозначения при заказе теплосчетчика ТСР-043 Взлет (счетчика тепла)
Для оформления заказа на теплосчетчик ТСР-043 Взлет (счетчика тепла) с целью оптимального подбора оборудования для нужд конкретного потребителя следует заполнить карту заказа (опросный лист), которую можно скачать по ссылке tsrv-tsr-043-karta-zakaza.
Возможные ошибки при оформлении заказа на универсальные многоканальные счетчики тепла ВЗЛЕТ ТСР-043 (тепло-счетчики)
Ввиду относительной сложности обозначения и формы заказа универсального многоканального (многосистемного, многотрубного) счетчика тепла ВЗЛЕТ ТСР-043, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: многосистемный (многотрубный) тепловычислитель, вычислитель количества тепловой энергии, теплоэнергоконтроллер, тепловой- или термосчётчик пятитрубный и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: ТЭСР-43, ТСЭР-43, ТРС, ТВС, ТСР43, ТСР043, TCP-043 (латиницей вместо кириллицы) и и т.д.;
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: universal multichannel heat meter TSR-043, tsr-043 teploschetchik-registrator, NCH-043, NCH-43 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчик тепла ТСР-43, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (название, тип, количество каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру).
Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Дополнительная информация об универсальных многоканальных теплосчетчиках (ТСУМ)
Счетчик тепла (тепловой энергии), теплосчетчик (далее ТС) – это комплексная система приборов и оборудования, предназначенная для измерения и учета тепловой энергии (количества теплоты) на основе вычисления расхода (объема) и параметров (теплоемкость, разность температур dT, давление) теплоносителя в закрытых и открытых системах теплоснабжения.
Многоканальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества тепловой энергии/теплоты — ВКТ), который способен принимать входные сигналы не от одного, а сразу от нескольких первичных преобразователей расхода — ППР (счетчиков-расходомеров) одновременно по нескольким независимым каналам, а также от нескольких комплектов термопреобразователей сопротивления (КТСП, КТПТР), и датчиков/преобразователей давления — ПД, — в этом и заключается принцип многоканальности (многосистемности, «многотрубности») ТС.
Многоканальный счетчик тепловой энергии способен одновременно обслуживать несколько трубопроводов, в том числе одновременно работать с разными системами — основными: системой отопления/центрального теплоснабжения (СО/ЦТС-подача/обратка), системой горячего водоснабжения (ГВС-подача/обратка) и холодного водоснабжения (ХВС-подача), также вспомогательными системам — подпитки, вентиляции и кондиционирования.
Универсальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества теплоты — ВКТ), который способен работать с разными типами первичных преобразователей расхода — ППР (счетчиков-расходомеров): тахометрическими (турбинными, крыльчатыми, роторными), электромагнитными, ультразвуковыми (акустическими), вихревыми, струйными, перепада давления на стандартном сужающем устройстве (диафрагме ДКС), а также воспринимать набор разных входных сигналов от комплектов термопреобразователей сопротивления (100/500/1000Ом с НСХ-100П, Pt100, Pt500, Pt1000), и унифицированные выходные сигналы датчиков/преобразователей давления — ПД, (обычно токовые 0-5 или 4-20мА) — в этом и заключается принцип универсальности (в адаптивности, гибкости и открытости конфигурации (свободное программирование пользователем) ТС.
Комплектация и доп. оборудование к универсальным многоканальным теплосчетчикам (далее ТСУМ)
Стоимость универсального многоканального (многотрубного) теплосчетчика (ТСУМ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа теплосчетчика (ТСУМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.
По назначению и типоразмеру можно выделить следующие виды счетчики количества тепловой энергии/тепла (ТСУМ):
— индивидуальные теплосчетчики (Ду15, Ду20 малорасходные — для квартиры, коттеджа, офиса, торгового павильона);
— модульный (поэтажный) узел учета тепла (несколько индивидуальных(квартирных Ду15, Ду20) счётчиков подключаются к одному электронно-вычислительному блоку с системой периферийного оборудования);
— общедомовые (обычно с Ду25, Ду32, Ду40, Ду50);
— промышленные (условно с Ду свыше 50мм);
см. номенклатуру, цены и технические описания теплосчетчиков.
Общедомовые и промышленные универсальные многоканальные счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУМ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Преобразователи (датчики) давления: избыточного — ПД или дифференциального (перепада, разности) — ПДД.
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).
Присоединительная арматура первичных преобразователей расхода — ППР:
— Комплекты монтажных частей — КМЧ Ду15…300мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое).
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора).
— Комплекты присоединительных частей — КПЧ: присоединители, крепеж, ответные фланцы («КОФ» по ГОСТ 12820-80 и др.)
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки для проведения пусконаладочных работ (монтажно-сварочные работы) и на время сдачи счетчика в поверку, перенастройку или ремонт).
— Защитные детали: выравнивающий токопровод для электромагнитных ППР с присоединительным комплектом крепежа, шины заземления и зануления, теплоизоляционные материалы.
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандарных выходных сигналов, интерфейсы), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).
Общие рекомендации по размещению, монтажу и работе тепло- и водосчётчиков
Составные элементы универсальных многоканальных счетчиков тепла (тепловычислитель(теплоэнергоконтроллер), расходомеры, термопреобразователи и др.) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с постоянно положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +500 С и относительной влажностью не более 90%. К приборам должен быть обеспечен свободный доступ для осмотра, обслуживания и ремонта в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений и травмирования персонала, в т.ч. в результате попадания под напряжение электрического тока. Установка электрических приборов, входящих в состав ТСЭМ в холодных помещениях при температуре менее +50 С, и в помещениях с влажностью более 90% не рекомендуется, а в затапливаемых помещениях запрящается.
Требования к монтажу первичных преобразователей расхода — ППР (расходомеров)
При монтаже первичных преобразователей расхода — ППР (любого из принципов действия: электромагнитный, ультразвуковой, тахометрический (турбинный), вихревой и пр.) должны быть соблюдены следующие обязательные условия и требования монтажа:
а) Преобразователь расхода (далее Расходомер или Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (водой, теплоносителем — (монтаж в однофазный напорный трубопровод без «подсоса» воздуха);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам при монтаже ППР-расходомеров:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ППР необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, колено, фильтр, грязевик, клапан, регулятор, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены ППР перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после ППР при установке его на обратном трубопроводе ГВС или ТС (теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка ППР(особенно расходомера электромагнитного принципа действия) на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электромагнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов, попадание трубопровода под напряжение (в т.ч. при проведении электросварочных работ) или существенную вибрацию, превышающую допустимые значения.
Разрешительная и техническая документация счетчик количества тепловой энергии/тепла ТСУМ ТСР-043
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист) универсального многоканального счётчика тепла (ТСУМ) ТСР-043, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, заключение Главэнергонадзора, декларация о соответствии, письмо о признании результатов поверки, паспорт теплосчётчика, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Паспорт, техническое описание и руководство по эксплуатации универсального многоканального счётчика тепловой энергии (ТСУМ) содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание, принцип действия и обозначение типов (марка, модель), заполненная форма заказа с указанием модификации и опций, номер в Госреестре СИ, и пр.
— Технические характеристики: измеряемая среда, рабочее давление, температура измеряемой и окружающей среды, пределы допускаемой относительной погрешности, степень защиты, виды входных и выходных сигналов, интерфейсы, электрические параметры (питание и потребляемая мощность).
— Комплектация: перечень с заводскими номерами изделий, входящих в состав комплекта TC^ (электронный блок — вычислитель тепловой энергии, список преобразователей расхода, температуры и давления с их основными техническими характеристиками (Ду, расходы (минимальный, максимальный), диапазоны измерения, классы/допуски точности, выходные сигналы и пр.)).
— Масса, габаритные и присоединительные размеры элементов.
— Условия размещения, порядок монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила хранения, монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Сведения о приемке и поверке (свидетельство о приемке), дата выпуска, сведения о периодической поверке (межповерочный интервал).
— Гарантии изготовителя, сведения о рекламациях.
— Комплектность, дополнительное оборудование, запчасти и принадлежности ЗиП.
