Теплосчетчик СТ-20-ПМ/-К/-К-М (счетчик тепла СТ20)

Универсальный многоканальный теплосчетчик СТ-20-ПМ/-К/-К-М предназначен для измерений тепловой энергии, энергии охлаждения, температуры, давления, расхода и объёма теплоносителя в открытых или закрытых системах теплоснабжения и является заменой снятого с производства счетчика тепла СТ-10.Возможно применение теплосчетчика СТ-20 для двух систем теплоснабжения (двух теплообменных контуров), подключенных по зависимой или независимой схеме.

Межповерочный интервал (МПИ) теплосчетчика СТ-20 — 4 года.

Модификации (модели) теплосчетчиков СТ-20 различаются модификациями вычислителей тепловой энергии ВТЭ-2 и представлены в  следующей таблице:

Стоимость теплосчетчика СТ-20 зависит от модификации счетчика тепла (СТ-20-ПМ, СТ-20-К, СТ-20-К-М), варианта комплектации, общего объема заказа, цен на доп. оборудование и других ценообразующих факторов (см. форму и пример заказа теплосчетчика СТ-20).
Цена теплосчетчика СТ-20 (счетчика тепла) высылается по запросу.
*- Конкретные условия поставки и цены, как заказать (купить) теплосчетчик СТ-20-ПМ,-К,-КМ, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

Теплосчетчик СТ-20 выполняет следующие функции:

— вычисление и индикацию тепловой энергии, Гкал;
— вычисление и индикацию энергии охлаждения, Гкал;
— измерение и индикацию массы (объема) теплоносителя в подающем и/или обратном трубопроводах, а также от дополнительных счетчиков, т (м3);
— измерение и индикацию tºС и разности температур в подающем и обратном трубопроводах и в трубопроводе холодной воды, ºС;
— архивацию параметров во внут. энергонезависимой памяти;
— вывод архивных данных на принтер;
— передачу текущих и архивных данных на персональный компьютер или внешнее устройство через цифровой интерфейс, реализованный на подключаемых модулях связи;
— возможность создания единой сети с помощью интерфейса RS485, Ethernet, GSM для организации системы дистанционного сбора информации;
— возможность подсчета тепловой энергии в режиме реверса системы теплоснабжения.

Особенности и преимущества универсального счетчика тепла СТ20:

— простота настройки и эксплуатации;

— автономное питание от встроенной литиевой батареи (не менее 5 лет);

— архивация данных до 1080 часов и 360 суток (в зависимости от модификации);

— возможность установки параметров как при производстве(по заказу), так и непосредственно на объекте;

— возможность работать во всех типах систем теплоснабжения;

— возможность контроля ГВС и прекращения её расчета при значении температуры ниже запрограммированной;

— наличие интерфейсов для связи с ПК и другими устройствами для снятия показаний: СОМ порт, RS485, GSM, Ethernet(в зависимости от модификации);

— возможность работать со всеми видами счетчиков воды(тахометрические, ультразвуковые, электромагнитные);

— бесплатное ПО для диспетчеризации узлов учета тепловой энергии.

Технические характеристики теплосчетчика СТ-20-ПМ/-К/-К-М (счетчика тепла СТ20)

Устройство и работа

Принцип работы теплосчётчиков СТ-20-ПМ/-К/-К-М (счетчиков тепла) основан на измерении объема, температуры и давления теплоносителя при помощи внешних первичных преобразователей и последующем вычислении тепловой энергии путем обработки результатов измерений вычислительным блоком.

Счетчики тепла СТ20 — это составное оборудование, одним из основных элементов которого является тепловычислитель ВТЭ-2 и может комплектоваться с тахометрическим, электромагнитным или ультразвуковым расходомером, которые прописаны в свидетельстве средств измерений утвержденных типов (см. таблицу ниже по тексту).

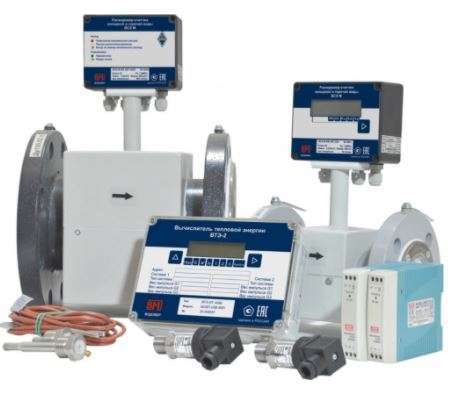

В состав теплосчетчика СТ-20-ПМ/-К/-К-М входят:

— новый вычислитель тепловой энергии ВТЭ-2;

— комплект термопреобразователей ПТ;

— первичные преобразователи расхода ППР (расходомеры, водосчётчики) электромагнитного, вихревого или механического типов;

— преобразователи давления ПД.

Таблица. Типы термопреобразователей

Таблица. Типы первичных преобразователей расхода ППР

Таблица. Типы преобразователей давления ПД

Вычислитель тепловой энергии ВТЭ-2 обеспечивает измерение сигналов от термопреобразователей, первичных преобразователей расхода и преобразователей давления с последующей обработкой, накоплением, хранением, индикацией на дисплее и выдачей на внешние устройства. Измеренные сигналы первичных преобразователей преобразуются ВТЭ-2 в цифровую форму.

Расходомеры или водосчѐтчики, входящие в состав теплосчѐтчика СТ 20, имеют нормированный импульсный выходной сигнал.

Преобразователями давления являются функционально законченными устройствами с нормированным выходным сигналом постоянного тока от 4 до 20 мА. с диапазоном давления в пределах 0 – 1,6МПа (если поддерживается моделью вычислителя).

Измерение температуры теплоносителя осуществляется путѐм измерения на термопреобразователях падения напряжения, пропорционального измеренной температуре, при протекании через него постоянного тока заданной величины.

Интерфейсы и индикация параметров счетчика тепла СТ-20

Теплосчетчики СТ-20 (счетчики тепла) имеют стандартные интерфейсы RS-485, RS-232 или USB для передачи данных на компьютер. Наличие интерфейсов определяется модификацией вычислителя.

В процессе работы теплосчетчика СТ 20, значения регистрируемых параметров выводится на жидкокристаллический экран вычислителя тепловой энергии ВТЭ-2. Индикация осуществляется в виде цифр и символов непосредственно на цифровых знакоместах тепловычислителя, и с помощью специальных символов указателей в виде «V» на символьное обозначение отображаемых параметров указанных на этикетке вычислителя тепловой энергии.

Основные метрологические параметры теплосчетчика СТ-20

* — в зависимости от диапазона температур теплоносителя могут быть применены различные типы первичных преобразователей расхода.

Рабочие условия эксплуатации и показатели надежности счетчика тепла СТ20

Форма записи условного обозначения при заказе теплосчетчика СТ-20-ПМ/-К/-К-М

Для того, чтобы заказать (купить) теплосчетчик СТ-20-ПМ/-К/-К-М, нужно сделать запрос по электронной почте или телефонам отдела продаж, указанным в разделе сайта Контакты.

При заказе теплосчетчика СТ-20-ПМ/-К/-КМ должны быть указаны:

— условное обозначение теплосчетчика и № ТУ;
— модификация вычислителя тепловой энергии ВТЭ-2;
— типы первичных преобразователей расхода, количество, цена импульса;
— тип и количество термопреобразователей сопротивления (комплектов);
— тип и количество преобразователей давления.

Пример записи условного обозначения счетчика тепла СТ20 при заказе и его расшифровка:

СТ 20 ПМ ТУ 26.51.70-009-06469904-2019:

1. Вычислитель тепловой энергии ВТЭ-2П14 М с модулем МСВП USB, открытая система теплоснабжения;
2. Расходомер-счетчик холодной и горячей воды ВСЭ М БИ 485 Ду50, цена импульса 100 л/имп. – 2 шт. ТУ 26.51.63-007-06469904-2019;
3. Комплекты термопреобразователей сопротивления платиновых Pt500 – 1 комплект ТУ ТУ 26.51.51-008-06469904-2019
4. Преобразователь давления ПДТВХ-1-02 (верхний предел 1,6МПа, выходной сигнал 4- 20мА, класс точности 0,5%.

Если возникают сложности с определением модификации счетчика тепла СТ20, укажите необходимый функционал прибора, и наши специалисты подберут необходимое оборудование.

Возможные ошибки при оформлении заказа на универсальные многоканальные счетчики тепла СТ20 (СТ-20-ПМ, CT-20-K, CT20-KM)

Ввиду относительной сложности обозначения и формы заказа универсального многоканального счетчика тепла СТ20 (СТ-20-ПМ, CT-20-K, CT20-KM), рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: многосистемный (многотрубный) тепловычислитель, вычислитель количества тепловой энергии теплоты, теплоэнергоконтроллер, тепловой- или термосчётчик, счетчик тепла, счетчик на отопление, водосчетчик, тепломер, тепловодомер, теплометр, водомер, прибор учета потребления тепла и т.п.
— неправильные обозначения и запись марки и модели: СТ20-П-М, СТ20-КМ, СТ-20К, СТ20ПМ, СТ20К, СТ20КМ, СТ-20ПМ, СТ-20К, СТ-20КМ, ТС-, СТК-, ТСК-; CT-20-K, CT-20-KM, CT20-K-M, CT20-KM (латиницей вместо кириллицы) и т.д.;
— ошибки связанные с транслитерацией или раскладкой клавиатуры, например: heat meter ST-20, heat calculator, teploschetchik st-20-pm st-20-k st-20-k-m, CN-20-GV, CN-20-R, CN-20-R-V, CN20 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчик тепловой энергии СТ20, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру, при указании количество каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию).

Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).

Техническая документация на теплосчетчик СТ-20-ПМ/-К/-К-М

Дополнительная информация об универсальных многоканальных теплосчетчиках (ТСУМ)

Счетчик тепла (тепловой энергии), теплосчетчик (далее ТС) – это комплексная система приборов и оборудования, предназначенная для измерения и учета тепловой энергии (количества теплоты) на основе вычисления расхода (объема) и параметров (теплоемкость, разность температур dT, давление) теплоносителя в закрытых и открытых системах теплоснабжения.

Многоканальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества тепловой энергии/теплоты — ВКТ), который способен принимать входные сигналы не от одного, а сразу от нескольких первичных преобразователей расхода — ППР (счетчиков-расходомеров) одновременно по нескольким независимым каналам, а также от нескольких комплектов термопреобразователей сопротивления (КТСП, КТПТР), и датчиков/преобразователей давления — ПД, — в этом и заключается принцип многоканальности (многосистемности, «многотрубности») ТС.
Многоканальный счетчик тепловой энергии способен одновременно обслуживать несколько трубопроводов, в том числе одновременно работать с разными системами — основными: системой отопления/центрального теплоснабжения (СО/ЦТС-подача/обратка), системой горячего водоснабжения (ГВС-подача/обратка) и холодного водоснабжения (ХВС-подача), также вспомогательными системам — подпитки, вентиляции и кондиционирования.

Универсальный теплосчетчик — это система, состоящая из тепловычислителя (вычислителя количества теплоты — ВКТ), который способен работать с разными типами первичных преобразователей расхода — ППР (счетчиков-расходомеров): тахометрическими (турбинными, крыльчатыми, роторными), электромагнитными, ультразвуковыми (акустическими), вихревыми, струйными, перепада давления на стандартном сужающем устройстве (диафрагме ДКС), а также воспринимать набор разных входных сигналов от комплектов термопреобразователей сопротивления (100/500/1000Ом с НСХ-100П, Pt100, Pt500, Pt1000), и унифицированные выходные сигналы датчиков/преобразователей давления — ПД, (обычно токовые 0-5 или 4-20мА) — в этом и заключается принцип универсальности (в адаптивности, гибкости и открытости конфигурации (свободное программирование пользователем) ТС.

Комплектация и доп. оборудование к универсальным многоканальным теплосчетчикам (далее ТСУМ)

Стоимость универсального многоканального (многотрубного) теплосчетчика (ТСУМ см. прайс-лист) складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа теплосчетчика (ТСУМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.

По назначению и типоразмеру можно выделить следующие виды счетчики количества тепловой энергии/тепла (ТСУМ):
— индивидуальные теплосчетчики (Ду15, Ду20 малорасходные — для квартиры, коттеджа, офиса, торгового павильона);
— модульный (поэтажный) узел учета тепла (несколько индивидуальных(квартирных Ду15, Ду20) счётчиков подключаются к одному электронно-вычислительному блоку с системой периферийного оборудования);
— общедомовые (обычно с Ду25, Ду32, Ду40, Ду50);
— промышленные (условно с Ду свыше 50мм);
см. номенклатуру, цены и технические описания теплосчетчиков.

Общедомовые и промышленные универсальные многоканальные счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСУМ обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)
— Водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Преобразователи (датчики) давления: избыточного — ПД или дифференциального (перепада, разности) — ПДД.
— Блоки питания — БП преобразователей расхода и датчиков давления.
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).

Присоединительная арматура первичных преобразователей расхода — ППР:
— Комплекты монтажных частей — КМЧ Ду15…300мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое).
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора).
— Комплекты присоединительных частей — КПЧ: присоединители, крепеж, ответные фланцы («КОФ» по ГОСТ 12820-80 и др.)
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки для проведения пусконаладочных работ (монтажно-сварочные работы) и на время сдачи счетчика в поверку, перенастройку или ремонт).
— Защитные детали: выравнивающий токопровод для электромагнитных ППР с присоединительным комплектом крепежа, шины заземления и зануления, теплоизоляционные материалы.
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
— Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандартных выходных сигналов, интерфейсы), радиомодули, концентраторы,  GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).

Общие рекомендации по размещению, монтажу и работе тепло- и водосчётчиков

Составные элементы универсальных многоканальных счетчиков тепла (тепловычислитель(теплоэнергоконтроллер), расходомеры, термопреобразователи и др.) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с постоянно положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50°С и относительной влажностью не более 90%. К приборам должен быть обеспечен свободный доступ для осмотра, обслуживания и ремонта в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений и травмирования персонала, в т.ч. в результате попадания под напряжение электрического тока. Установка электрических приборов, входящих в состав ТСЭМ в холодных помещениях при температуре менее +5°С, и в помещениях с влажностью более 90% не рекомендуется, а в затапливаемых помещениях запрещается.

Требования к монтажу первичных преобразователей расхода — ППР (расходомеров)

При монтаже первичных преобразователей расхода — ППР (любого из принципов действия: электромагнитный, ультразвуковой, тахометрический (турбинный), вихревой и пр.) должны быть соблюдены следующие обязательные условия и требования монтажа:

а) Преобразователь расхода (далее Расходомер или Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (водой, теплоносителем — (монтаж в однофазный напорный трубопровод без «подсоса» воздуха);

в) Требования к прямолинейным участкам при монтаже ППР-расходомеров:
При установке прибора после отводов, запорной арматуры,
