Универсальный многоканальный теплосчетчик СКМ-2, Ду20…1000, предназначен для измерения тепловой энергии в системах водяного теплоснабжения, для измерения объемного и массового расхода теплоносителя, воды — горячей и холодной, в том числе питьевой, а также отображения времени наработки, текущего времени, текущих, итоговых и аварийных значений физических величин, хранения в энергозависимой памяти архивов измерений. Классы А,В,С.
Теплосчетчик и счетчик воды СКМ-2 может измерять тепловую энергию, расход и другие параметры жидкости одновременно в двух независимых системах теплоснабжения.
Области применения счетчиков тепла и воды СКМ-2: источники теплоты, предприятия тепловых сетей, тепловые пункты, объекты потребления (здания) промышленного, коммунального и бытового назначения, узлы технического и коммерческого учета воды, в том числе сточных вод.
Счетчики не предназначены для использования во взрывоопасных и пожароопасных зонах в соответствии с ПУЭ, в системах безопасности
АЭС, а также в среде, содержащей пыль и агрессивные вещества.
Теплосчетчик СКМ-2 выпускается в двух конструктивных исполнениях:
— многоканальный – позволяет вести тепло- и водоучет одновременно в двух независимых системах теплоснабжения, с возможностью подключения до пяти датчиков расхода (электромагнитных и ультразвуковых), до пяти датчиков давления и до пяти датчиков температуры.
– двухканальный – позволяет вести учет только в одной системе теплоснабжения, с возможностью подключения до двух датчиков расхода, до двух датчиков давления и до трех датчиков температуры.
Стоимость теплосчетчика СКМ-2 зависит от количества каналов измерения, исполнения, наличия дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа теплосчетчика СКМ-2, опросный лист, как выбрать, заказать, купить).
Оптовая цена теплосчетчика СКМ-2 (базового исполнения) высылается по запросу.
Конкретные условия и цены, как заказать (купить) теплосчетчик СКМ-2, наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики теплосчетчика СКМ-2

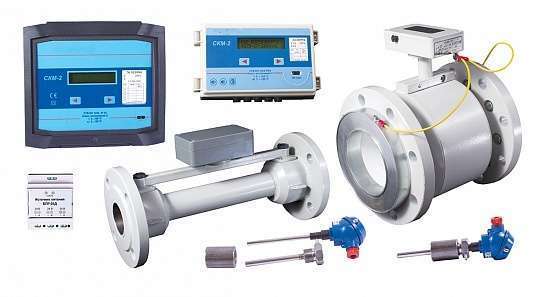

Теплосчетчики СКМ-2 являются составными и состоят из вычислителя, преобразователей расхода с выходным импульсным сигналом, термопреобразователей сопротивления Pt100 (100П) или Pt500 (500П), преобразователей давления с выходным токовым сигналом.
Таблица основных параметров теплосчетчика СКМ-2
| Параметр (характеристика) теплосчетчика СКМ-2 | Значение параметра (характеристики) |
| Количество каналов измерения расхода | до 5 |
| Условный диаметр преобразователей расхода электромагнитных ЭСДМ-01, Ду, мм | 20, 25, 32, 50, 80, 100, 150 |
| Условный диаметр преобразователей расхода ультразвуковых ЭСДУ-01, Ду, мм | 20, 25, 32, 50, 80, 100, 150, 200, 250, 300, 400, 500, 600, 700, 800, 900, 1000 |
| Диапазон измерения расхода, в зависимости от Ду, м3/ч | от 0,01 до 40000 |
| Класс точности по ГОСТ Р 51649 | B |
| Количество каналов измерения температуры | до 5 |
| Диапазон измерения и индикации температуры, °С | 0…150 |
| Абсолютная погрешность измерения температуры вычислителем тепла, °С, не более | ±0,3 |
| Диапазон измерения разности температуры, °С | 3…150 |
| Диапазон программирования температуры холодной воды, °С | 0…99,99 |
| НСХ термопреобразователей | Pt100 или Pt500 (W1,385); P100П или 500П (W1,391) |
| Количество каналов измерения давления | до 5 |
| Верхний предел измерения давления, КПа | программируемый |
| Токовые входные сигналы, мА | 0-5, 0-20, 4-20 |
| Погрешность измерения времени, % | ±0,01 |
| Архив хранения среднемесячных значений, лет | 20 |
| Выходные интерфейсы | RS232 (станд.), оптический ИК-порт, RS485 (опционально), M-bus , ModBus RTU (опционально), импульсные выходы PULS1.2 (опционально) |
| Питание | от сети переменного тока 50Гц, 230 В |
| Масса, кг, не более | 1,5 |
| Средний срок службы, лет, не менее | 12 |
Функциональные возможности теплосчетчика СКМ-2
— Возможность ведения учета одновременно в двух независимых системах теплопотребления
— Возможность изменения конфигурации теплосчетчика пользователем с учетом типа контролируемой системы теплоснабжения, алгоритма вычисления тепловой энергии и набора используемых преобразователей расхода, температуры и давления по схемам измерений*
— Длина линий связи «расходомер — вычислитель» и «термопреобразователь — вычислитель» — до 400 м
— Измерение и индикация мгновенных значений расхода и температуры теплоносителя (воды), а также давления в трубопроводах
— Вычисление и индикация мгновенных значений тепловой мощности, текущих значений температуры и разности температуры для каждой из двух систем теплоучета
— Вычисление, индикация и накопление с нарастающим итогом суммарно потребленного количества тепла, объема, массы и разности масс теплоносителя (воды), в том числе отдельно для каждого канала измерения
— Вычисление, индикация и накопление объема/массы теплоносителя (воды) обратного направления в трубопроводе при установке режима «зимний/летний» (функция «реверс»)
— возможность измерения или программирования значений давления
— ведение архива часового, суточного, месячного, нарастающим итогом, нештатных ситуаций
— отображение итоговых, текущих и архивных значений
— учет времени работы при включенном питании
— учет общего времени нормальной работы хотя бы одной системы, а также отдельно 1-ой и 2-ой системы
— учет времени неисправности каждого преобразователя расхода или температуры
— учет времени неисправности отдельно 1-ой и 2-ой системы
— учет времени выхода значений расхода, температуры и разности температур теплоносителя за установленные пределы
*- Стандартно устанавливается модуль интерфейса RS232. В многоканальном исполнении возможна замена его пользователем на модуль интерфейса RS485 или M-Bus переустановкой их в разъемах нижней платы. В двухканальном исполнении замена интерфейса возможна только на предприятии-изготовителе.
Условия эксплуатации теплосчетчика СКМ-2
| Пылевлагозащита | IP65 |
| Температура окружающей среды, Тос, °С | от 5 до +55 |
| Относительная влажность окружающего воздуха, % | до 93, при температуре 25 °С |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
Счетчики тепла и воды СКМ2 не предназначены для использования во взрывоопасных и пожароопасных зонах, в системах безопасности атомных электростанций АЭС, а также в среде, содержащей пыль и агрессивные вещества.
Комплект поставки теплосчетчика СКМ-2
| № | Наименование и условное обозначение | Количество |
| 1 | Вычислитель СКМ-2 | 1 |
| 2 | Паспорт | 1 |
| 3 | Комплект датчиков температуры | от 0 до 2 * |
| 4 | Датчик температуры | от 0 до 3* |
| 5 | Датчик давления | от 0 до 5* |
| 6 | Преобразователь расхода ультразвуковой ЭСДУ-01 или преобразователь расхода электромагнитный ЭСДМ-01 |
от 1 до 5* |
| 7 | Руководство по эксплуатации «Теплосчётчики и счетчи- ки воды СКМ-2» |
1 |
| 8 | ПО hmCounter для считывания данных счётчика при помощи ПК |
1* |
| 9 | Упаковка | 1 |
| 10 | Методика поверки | по требованию |
*- требуемое количество в соответствии с заказом
Форма записи обозначения при заказе теплосчетчика СКМ-2 (счетчика тепла и воды)
Для того, чтобы заказать (купить) теплосчетчик СКМ-2 (счетчик тепла и воды Ду20…1000) нужно сделать запрос по электронной почте или телефонам отдела продаж, указанным в разделе сайта Контакты.
При оформлении заказа на теплосчетчик СКМ-2 должны быть указаны Ду, количество каналов и другие данные по требованию производителя.
Возможные ошибки при оформлении заказа на счетчик тепла и воды СКМ2 (CKM-2)
Ввиду относительной сложности обозначения и формы заказа счетчика тепла и воды СКМ2, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: тепловычислитель, вычислитель количества тепловой энергии теплоты, теплоэнергоконтроллер, тепловой- или термосчётчик, счетчик тепла, водосчетчик, тепломер, тепловодомер, теплометр, водомер, прибор учета потребления тепла и т.п.
— неправильные обозначения модели: СКМ2, СК-М2 СКМ.2, СКМ 2, СК.М2$; CKM-2, CKM2 (латиницей вместо кириллицы) и др.;
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например SCM-2 heat meter, teploschetchik SKM-2, CRV-2, CRV2, CKM-2, CKM2 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (название — «СКМ-2 теплосчетчик», тип, количество каналов (труб) и их Ду, )виды расходомеров — электромагнитные, ультразвуковые, тахометрические (крыльчатые или турбинные) диапазоны измерения ППР), типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам всю необходимую комплектацию, дополнительно оборудование и монтажно-запорную арматуру по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).
Техническая документация на теплосчетчик СКМ-2:
см. Карта заказа теплосчетчика СКМ-2 (скачать опросный лист).
см. Технические характеристики СКМ-2 теплосчетчик (Тех.описание).
см. Руководство по эксплуатации СКМ-2 теплосчетчик.
см. Методика поверки СКМ-2 теплосчетчик.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
