ТС-07 теплосчетчик электромагнитный

Теплосчетчик электромагнитный ТС-07 предназначен для измерения, индикации, регистрации, архивирования и передачи на внешние устройства информации о количестве и других параметрах тепловой энергии и теплоносителя, полученного потребителем, в открытых и закрытых системах тепловодоснабжения с установкой одного или двух первичных преобразователей расхода.

Дополнительный вход «счетчик» предназначен для подключения счетчика с импульсным выходом, обеспечивает интегрирование, индикацию и архивирование прошедшего через счетчик объема жидкости.

Карта заказа теплосчетчика ТС-07

Область применения теплосчетчика ТС-07

Коммерческий учет тепловой энергии в жилых, общественных, коммунально-бытовых зданиях и промышленных предприятиях при учетно-расчетных или технологических операциях.

Теплосчетчики ТС-07 предназначены для эксплуатации в системах теплоснабжения со следующими параметрами теплоносителя:

— вид теплоносителя — вода сетевая по СНиП 2.04.07-86 «Тепловые сети»;

— диапазон давлений — от 0.1 до 2.5МПа (1…25кГс/см²);

— диапазон температур — от +5 до +150°С;

— разность температур в прямом и обратном потоках от +5 до +145 °С.

Теплосчетчик ТС-07 обеспечивает:

Автоматическую самодиагностику (фиксирует нарушение работы системы теплоснабжения и собственных узлов, а также время отключения питания прибора от сети, регистрируя тем самым несанкционированное вмешательство в процесс измерения тепловой энергии)

Преобразование объемного расхода в массовый и вывод на матричный четырехстрочный индикатор с подсветкой следующих параметров:

— массового расхода теплоносителя в каждом измерительном канале (число измерительных каналов — два) т/ч,

— тепловой мощности, ГДж/ч (Гкал/ч),

— текущего времени (минуты, часы) и даты (год, месяц, число),

— время наработки, час,

— кода ошибок (нештатных режимов работы),

— массы теплоносителя нарастающим итогом по каждому измерительному каналу, т,

— количества тепловой энергии нарастающим итогом по каждому измерительному каналу, ГДж (Гкал),

— текущей температуры в каждом измерительном канале, °С,

— текущего избыточного давления, МПа,

— суммарного объема (нарастающим итогом) холодной или горячей воды V3, если к каналу «счетчик» подключен расходомер-счетчик с импульсным выходом или счетчик с герконом с ценой импульса 0,1 м³ или 1 м³;

Вычисление и архивирование итоговых параметров теплоносителя в подающем и обратном
трубопроводах (массы теплоносителя, количества тепловой энергии, средней температуры, минимального давления) и вывод их значений по интерфейсу RS-232 непосредственно на принтер без дополнительных устройств или внешнюю ЭВМ по специальной программе пользователя «teplo 07»:

— суточный архив — за любой день из 365 предыдущих суток с дискретностью 1 час;

— месячный архив — за любой из 11 предыдущих месяцев с дискретностью 1 сутки;

Сохранение текущих и суммируемых параметров за время не менее одного года в течение не менее 10 лет при отключении питания;

Измерение и вычисление параметров теплоносителя при инверсном направлении потока, в «летнем» режиме горячего водоснабжения, без переустановки ППР и подаче теплоносителя по подающему или по обратному трубопроводу;

Возможность программирования температуры холодной воды (трубопровод подпитки) с клавиатуры теплосчетчика.

Первичные преобразователи расхода ППР в составе теплосчетчика, не требуют дополнительной фильтрации теплоносителя, не чувствительны к взвесям и пузырькам воздуха. В качестве материала футеровки применен термопластичный материал из разряда суперконструкционных полимеров, что обеспечило высокую эксплуатационную температуру — до 220°С длительно, очень высокую стойкость к воздействию химических агрессивных растворителей, высокую твердость и жесткость, коэффициент линейного расширения не более 25*10-6К-1 (близкий к металлам), низкое влагопоглощение — не более 0,02%. Вышеперечисленные свойства материала в совокупности с глянцевой поверхностью измерительного канала и идеальным положением электродов обеспечили гарантированное получение высоких эксплуатационных характеристик ППР.

Теплосчетчики ТС-07 могут объединяться в автоматизированную систему комплексного учета воды и тепла АСКУВиТ, которая обеспечивает измерение и вывод на экран ПК (по запросу оператора) итоговых и текущих параметров теплоснабжения или теплопотребления, холодного и горячего водоснабжения, температуры наружного воздуха или температуры воздуха в помещении, а также регистрацию параметров работы тепловых узлов и входящих в них измерительных приборов.

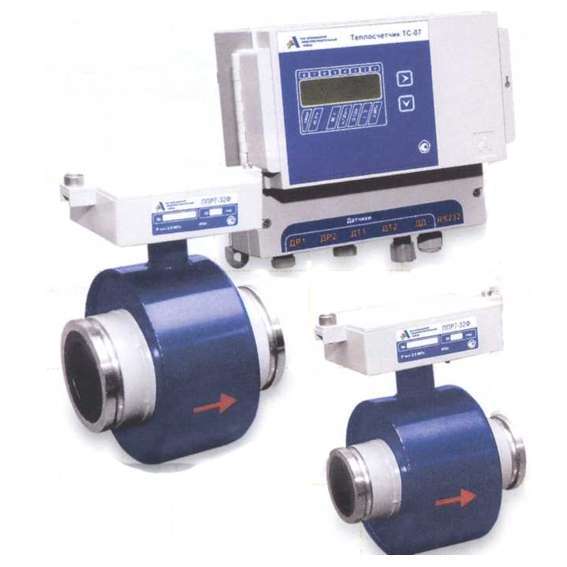

Комплектность поставки теплосчетчика ТС-07

— тепловычислитель ТВМ;

— один или два первичных электромагнитных преобразователя объемного расхода теплоносителя ППР-7;

— комплект термопреобразователей сопротивления платиновых для из мерения температур КТСПР-001;

— по заказу потребителя два датчика давления типа ДДЦ для измерения давления в подающем и обратном трубопроводах;

— по заказу потребителя теплосчетчик ТС-07 комплектуется программой «Тепло-07» (компакт-диск) для дистанционного считывания архивных данных на внешнюю ЭВМ как по каналу RS232, так и через модем по телефонным линиям общего назначения с возможностью графического представления информации для быстрого анализа возможных нештатных ситуаций.

Метрологические характеристики счётчика ТС-07

По точностным характеристикам теплосчетчик полностью соответствует требованиям к классу 4 по МИ 2164-91 и рекомендациям «OIML R72. HOT WATER METERS».

Предел допускаемой основной относительной погрешности теплосчетчиков при измерении массы теплоносителя:
± 2% от измеренной величины в относительном диапазоне измерения датчиком Gmin/Gmax =1:150

Технические характеристики ТС-07

— Минимальная разность температур, 5°С

— Относительный диапазон расходов Gmin/Gmax  — 1:150

— Потребляемая мощность — не более 30 Вт.

— Габаритные размеры ТВМ — 260х211х115 мм.

С габаритными и присоединительными размерами ППР7 можно ознакомиться в разделе «Ряд измерительных преобразователей расхода электромагнитных ИПРЭ-7 (ИПРЭ-7т)»

Теплосчетчики ТС-07 могут объединяться в автоматизированную систему комплексного учета воды и тепла АСКУВиТ, которая обеспечивает измерение и вывод на экран ПК (по запросу оператора) итоговых и текущих параметров теплоснабжения или теплопотребления, холодного и горячего водоснабжения, температуры наружного воздуха или температуры воздуха в помещении, а также регистрацию параметров работы тепловых узлов и входящих в них измерительных приборов.

Возможные ошибки при оформлении заказа на теплосчетчик ТС-07

Ввиду относительной сложности обозначения и формы заказа счетчика тепла ТС-07, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: тепловычислитель, вычислитель количества тепловой энергии, теплоэнергоконтроллер, тепловой- или термосчётчик и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками; ТЭС-07, ТЕС, TC^, ТС7, ТС-7 и т.д.;
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: NEC, TES, TS-O7 (в En-раскладке) TS-07, NS-7, NS-07 и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (название, тип, количество каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру).

Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).

Дополнительная информация об электромагнитных теплосчетчиках

Счетчик тепла (тепловой энергии), теплосчетчик (далее ТС) – это комплексная система приборов, предназначенная для измерения и учета тепловой энергии (количества теплоты) на основе вычисления расхода (объема) и параметров (теплоемкость, разность температур dT, давление) теплоносителя в закрытых и открытых системах теплоснабжения.
Одно- или многоканальный электромагнитный (далее э/м) тепловой счетчик (далее ТСЭМ) состоит из тепловычислителя (электронно-вычислительный блок ЭВБ), одного или нескольких первичных преобразователей расхода (э/м счетчиков-расходомеров), комплекта термопреобразователей сопротивления (КТСП), датчиков давления, а также другого оборудования (см. ниже).

Комплектация и дополнительное оборудование к теплосчетчикам электромагнитным (далее ТСЭМ)

Стоимость теплосчетчика складывается из суммы цен его составляющих, цена зависит от многих ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа электромагнитного теплосчетчика (ТСЭМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров теплоносителя (РЭМ), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.

По назначению и типоразмеру можно выделить следующие виды э/м теплосчетчиков (ТСЭМ):
— квартирные теплосчетчики (КТС бытовые/индивидуальные Ду15, Ду20 малорасходные);
— модульный (этажный) узел учета тепла (несколько индивидуальных счетчиков подключаются к одному вычислителю);
— домовые счетчики (общедомовые Ду25, Ду32, Ду40, Ду50);
— промышленные (Ду свыше 50мм);
см. номенклатуру, цены и технические описания теплосчетчиков.

Общедомовые и промышленные э/м счетчики тепловой энергии могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСЭМ обычно включает следующие позиции:
— вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)
— водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— преобразователи температуры ТПТ (термометры сопротивления платиновые технические  — ТПТ)
— преобразователи (датчики) избыточного давления — ПД
— блоки питания преобразователей расхода и датчиков давления
— Комплект монтажных частей КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей КПЧ для монтажа счетчиков-расходомеров (фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации: руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и пр. перечень см. ниже).

Присоединительная арматура первичных преобразователей расхода — ППР:
— Комплекты монтажных частей — КМЧ Ду15…300мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич» (межфланцевое).
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора).
— Комплекты присоединительных частей — КПЧ: присоединители, крепеж, ответные фланцы («КОФ» по ГОСТ 12820-80 и др.)
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки для проведения пусконаладочных работ (монтажно-сварочные работы) и на время сдачи счетчика в поверку, перенастройку или ремонт).
— Защитные детали: выравнивающий токопровод с присоединительным комплектом крепежа, шины заземления и зануления, теплоизоляционные материалы.
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.

Дополнительное оборудование узлов учета расхода(УРР) и тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и элементы автоматики.
— Оборудование и системы для диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандартных вых. сигналов, интерфейсы), радиомодули, концентраторы,  GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с ТС, конвертеры, преобразователи интерфейсов, индикаторы, регистраторы, архиваторы, вычислители, контроллеры, панели доступа и управления, имитаторы, принтера, устройства грозозащиты и прочее оборудование.
— ПО — Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов).
— Кабель и провода монтажные (электропитания и связи(сигнальный).

Общие рекомендации по размещению, монтажу и работе электромагнитных тепло- и водосчётчиков

Составные элементы э/м счетчиков тепла (тепловычислитель, ППР-расходомеры, термопреобразователи и др.) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с постоянно положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра, обслуживания и ремонта в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений и травмирования персонала, в т.ч. в результате попадания под электрическое напряжение. Установка электрических приборов, входящих в состав ТСЭМ в холодных помещениях при температуре менее +5°С, и в помещениях с влажностью более 80% не рекомендуется, а в затапливаемых помещениях недопустима.

Требования к монтажу первичных преобразователей расхода — ППР (электромагнитных расходомеров)

При монтаже первичных э/м преобразователей расхода (ППР- э/м расходомеров(РЭМ)) должны быть соблюдены следующие обязательные условия:

а) Преобразователь расхода э/м (далее РЭМ или Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.

б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (водой, теплоносителем — (монтаж в однофазный напорный трубопровод);

Длины прямого участка до и после счетчика-расходомера

в) Требования к прямолинейным участкам для э/м расходомера (ППР-РЭМ):
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ППР(РЭМ) необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, колено, фильтр, грязевик, клапан, регулятор, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.

г) На случай ремонта или замены ППР-РЭМ перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.

д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).

е) Не допускается установка э/м ППР(РЭМ) на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов, попадание трубопровода под напряжение (в т.ч. при проведении электросварочных работ) или существенную вибрацию, превышающую допустимые значения.

Разрешительная и техническая документация ТСЭМ

По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист) э/м счётчика тепла (ТСЭМ), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, заключение Главэнергонадзора, декларация о соответствии, письмо о признании результатов поверки, паспорт теплосчётчика, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Паспорт, техническое описание и руководство по эксплуатации счётчика тепловой энергии содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание, принцип действия и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление, температура измеряемой и окружающей среды, пределы допускаемой относительной погрешности, степень защиты, виды входных и выходных сигналов, интерфейсы, электрические параметры (питание и потребляемая мощность).
— Комплектация: перечень с заводскими номерами изделий, входящих в состав TC^: ЭВБ и преобразователей расхода, температуры и давления и их основные технические характеристики (Ду, расходы (минимальный, максимальный), диапазоны измерения, классы/допуски точности, выходные сигналы).
— Масса, габаритные и присоединительные размеры.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила хранения, монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Сведения о приемке и поверке (свидетельство о приемке), дата выпуска, сведения о периодической поверке (межповерочный интервал).
— Гарантии изготовителя, сведения о рекламациях.
— Комплектность, дополнительное оборудование, запчасти и принадлежности ЗиП.
