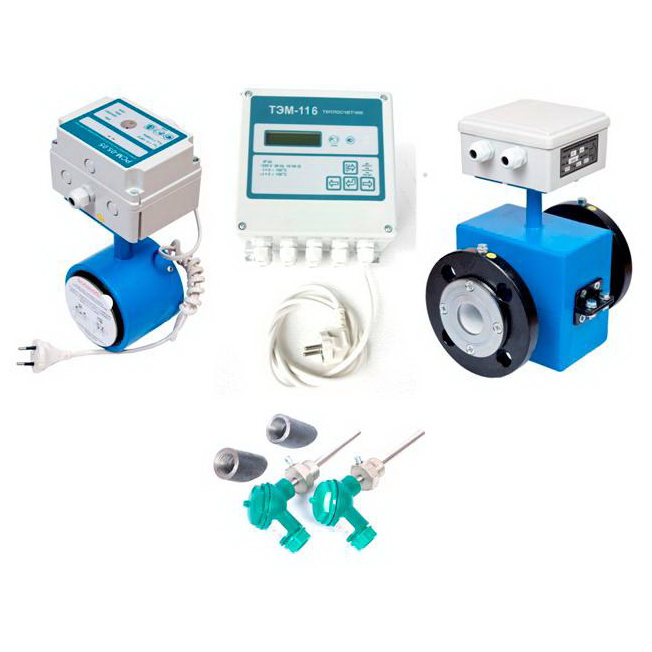

ТЭМ-116 теплосчетчик электромагнитный

Счетчик тепловой энергии ТЭМ-116 (теплосчетчик электромагнитный многоканальный) предназначен для измерения, индикации и регистрации значений потребленного (отпущенного) количества тепловой энергии, объема и массы теплоносителя и других параметров в 1 – 6 системах теплоснабжения (СО, ЦТС) и горячего водоснабжения (ГВС), а также используется для автоматизации учета, мониторинга, телеметрического контроля, организации информационных сетей сбора данных.

Вывод информации осуществляется на двухстрочный ЖК индикатор и по интерфейсам RS-232С, RS-485.

Области применения теплосчетчиков ТЭМ-116

Области применения электромагнитных теплосчетчиков ТЭМ-116 различны: предприятия тепловых сетей, тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты (ЦТП), тепловые сети объектов бытового назначения, источники теплоты.

Карта заказа теплосчетчика ТЭМ-116

См. также стоимость (цены) ТЭМ-116.

Функциональные возможности и канальность ТЭМ-116

Электромагнитный теплосчетчик ТЭМ-116 (счетчик тепла) — это мультисистемное, многоканальное, составное, многофункциональное микропроцессорное устройство со встроенным цифробуквенным индикатором.

Теплосчетчик ТЭМ-116 ведет учет потребления тепловой энергии и (или) теплоносителя в одной или нескольких системах. В каждой системе ведется учет по одной из типовых схем, реализуемых теплосчетчиком.

Число систем, по которым счетчик ТЭМ116 позволяет одновременно вести учет, ограничено числом измерительных каналов расхода и температуры, и составляет от 3 двухпоточных (схемы «ПОДАЧА+Р», «ОТКРЫТАЯ», «ГВС ЦИРКУЛЯЦИЯ») до 6 однопоточных систем (схемы «МАГИСТРАЛЬ» и «РАСХОДОМЕР»). Схема учета для каждой из систем устанавливается на предприятии-изготовителе в соответствии с картой заказа.

На сегодняшний день выпускаются две модификации теплосчётчика: двухпоточный ТЭМ-116/2 и многопоточный ТЭМ-116.

Минимальное число каналов для определения количества тепловой энергии состоит из канала измерения расхода и двух каналов измерения температуры. По заказу дополнительно могут входить два канала измерения сигналов от датчиков избыточного давления.

Достоинства многоканального электромагнитного теплосчетчика ТЭМ-116:

— широкий динамический диапазон измерений расхода Gв/Gн=400:1 (по заказу 1000:1);
— преобразователи расхода не имеют движущихся частей, не создают дополнительного гидравлического сопротивления и не требуют установки дополнительных фильтров;
— возможность измерения расхода при обратном (реверсивном) движении теплоносителя;
— возможность работы в автоматизированных системах контроля и учета (АСУ ТП);
— длина прямолинейных участков трубопровода 3 Ду до и 1 Ду после датчика расхода (ППР);
— функция суммирования интегратора энергии для нескольких систем;
— режим самодиагностики с выводом на экран вычислителя символа нештатной ситуации в системе тепло- и водоснабжения и (или) неисправности самого теплосчётчика (включая контроль линии возбуждения и пустой трубы для ППР и контроль линии связи с РСМ);
— автоматическое переключение режима работы системы «Открытая» на время ремонтных работ в летний период (автоматическое переключение между режимами «Основной», «Лето1» и «Лето2»; только для исполнения с индукционными каналами);
— раздельная токовая цепь датчиков температуры;
— встроенный источник питания для датчиков избыточного давления;
— возможность просмотра архива данных на индикаторе измерительно-вычислительного блока;
— соответствует требованиям Правил коммерческого учета тепловой энергии, теплоносителя Российской Федерации;
— соответствует требованиям Методики осуществления коммерческого учета тепловой энергии, теплоносителя Российской Федерации;

Исполнения и стоимость (цена) теплосчетчика ТЭМ-116 электромагнитного

Стоимость (цена) теплосчетчика ТЭМ-116 электромагнитного зависит от количества контролируемых систем (каналов), диаметра условного прохода Ду и исполнения первичных преобразователей расхода (ППР- расходомеров: фланцевые-ПРП или межфланцевые типа «Сэндвич»-ПРПм), комплектации и доп. опций (выходы и пр.), а также других ценообразующих факторов (см. также форму (карту) заказа ТЭМ-116, как выбрать, заказать, купить):

*- Все цены на ТЭМ-116 указаны исходя из мелкооптового заказа на базовое исполнение, без учета налога НДС, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку. При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

Возможно производство прибора в другом исполнении, до шести систем контроля с незначительной наценкой к стоимости.

Карта заказа теплосчетчика ТЭМ-116

Технические характеристики теплосчетчика ТЭМ-116 электромагнитного

Условия эксплуатации  теплосчетчика ТЭМ-116

Теплотехнические схемы счетчика тепловой энергии ТЭМ-116 (теплосчетчика электромагнитного)

В теплосчетчике ТЭМ-116 (электромагнитном счетчике тепловой энергии) реализована возможность учета тепловой энергии и параметров теплоносителя по следующим схемам:

«РАСХОДОМЕР» (массовый расходомер);

«ТУПИКОВАЯ ГВС» (ГВС без циркуляции);

«МАГИСТРАЛЬ» (трубопровод системы теплоснабжения);

«ПОДАЧА» (закрытая система теплопотребления с ППР или ИП на подающем трубопроводе);

«ПОДАЧА+Р» (закрытая система теплопотребления с контрольным расходомером на обратном трубопроводе);

«ОТКРЫТАЯ» (массовый расходомер);

«ГВС ЦИРКУЛЯЦИЯ» (массовый расходомер);

Конфигурация схем учета для каждого теплосчетчика устанавливается на предприятии-изготовителе согласно карте заказа или при обращении в сервисный центр.

Основные метрологические характеристики теплосчетчика ТЭМ 116

В соответствии с ГОСТ Р ЕН 1434-1, ГОСТ Р 51649 теплосчетчики относятся к классу 2. По заказу потребителя изготавливаются теплосчетчики, соответствующие классу 1. Теплосчётчики ТЭМ-116, относящиеся к классу точности 1 по ГОСТ Р ЕН 1434-1, соответствуют требованиям ГОСТ P 50193.1 и могут использоваться для коммерческого учёта воды.

Пределы допускаемой относительной погрешности при измерении объемного и массового расхода, объема и массы теплоносителя по каждому каналу не превышают значений, вычисленных по формулам:

Пределы допускаемой относительной погрешности измерительного канала количества теплоты по ГОСТ Р 51649 не превышают значений, вычисленных по формулам, приведенным в таблице ниже:

Пределы допускаемой абсолютной погрешности при измерении температуры, °C:

— при комплектации ТС класса А по ГОСТ 6651 ±(0,35+0,003.t)li>
— при комплектации ТС класса В по ГОСТ 6651 ±(0,6+0,004.t)
где t – измеряемая температура в градусах °С Цельсия.

Пределы допускаемой приведенной погрешности ИВБ при преобразовании сигналов от датчиков давления: ±0,15%.
Пределы допускаемой относительной погрешности датчиков избыточного давления: 1,0%.
Пределы допускаемой относительной погрешности измерения давления (при наличии датчиков избыточного давления): 2,0%
Пределы допускаемой относительной погрешности при измерении времени: ±0,01%.

Диапазоны измерений расходов в индукционных каналах (G1 и G2) теплосчетчика ТЭМ-116

Коммуникационные возможности, интерфейсы и архивация данных теплосчетчика ТЭМ-116

Значения измеряемых, вычисляемых и установочных (программируемых) параметров в теплосчетчике ТЭМ-116 индицируются на двухстрочном цифробуквенном жидкокристаллическом индикаторе (ЖКИ), установленном на передней панели измерительно-вычислительного блока. Выбор индицируемых параметров производится нажатием кнопок, находящихся на передней панели. На передней панели так же размещены три светодиодных индикатора работы теплосчётчика.

Микропроцессорный теплосчетчик ТЭМ-116 (счетчик тепловой энергии) имеет стандартные последовательные интерфейсы RS-232С и гальваноразвязанный RS-485, через которые производится обмен данными с теплосчетчиком.

Реализована возможность передачи текущих значений параметров системы теплоснабжения и данных архива через каналы сетей Internet, Ethernet, GSM, GPRS при наличии соответствующего оборудования.

Теплосчетчик ТЭМ-116 выдает информацию из архива данных по запросам от внешних устройств (компьютер, контроллер АСУ и т.д.). Возможен просмотр архива данных на ЖКИ теплосчетчика.

Глубина архива регистрируемых параметров теплосчетчика ТЭМ-116 составляет:

— часовой архив – 1440 записей
— суточный архив – 200 записей
— месячный архив – 36 записей
— архив событий – 950 записей.

Габаритные и монтажно-присоединительные размеры теплосчетчика ТЭМ-116

Габаритные размеры ИВБ теплосчетчика ТЭМ-116

Форма записи обозначения при заказе теплосчетчика ТЭМ-116

Для оформления заказа на теплосчетчик ТЭМ-116 (многоканальный электромагнитный счетчик тепла) с целью оптимального подбора оборудования для нужд конкретного потребителя следует заполнить карту заказа (опросный лист), которую можно скачать по ссылке Карта заказа теплосчетчика ТЭМ-116.

По отдельному заказу возможно приобретение дополнительного оборудования и комплектации для теплосчетчиков электромагнитных (см. подробную информацию).

Возможные ошибки при оформлении заказа на счетчик ТЭМ-116 (вычислитель)

Ввиду относительной сложности обозначения и формы заказа многоканального (многосистемного, многотрубного) теплосчетчика ТЭМ-116 (счетчика тепла электромагнитного), рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: многосистемный (многотрубный) тепловычислитель, э/м вычислитель количества тепловой энергии, домовой теплоэнергоконтроллер, тепловой- или термосчётчик шеститрубный и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: ТЕМ-116, ТМ-116, ТЭМ116, TEM-116 (латиницей вместо кириллицы) и и т.д.;
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: electromagnetic multichannel heat meter TEM-116, tem-116 teploschetchik- ehlektromagnitnyj, N»V-116 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчик тепла ТЕМ-116 (тепловычислитель), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (название, тип, количество каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру).

Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).

Дополнительная информация об электромагнитных теплосчетчиках

Счетчик тепла (тепловой энергии), теплосчетчик (далее ТС) – это комплексная система приборов, предназначенная для измерения и учета тепловой энергии (количества теплоты) на основе вычисления расхода (объема) и параметров (теплоемкость, разность температур dT, давление) теплоносителя в закрытых и открытых системах теплоснабжения.
Одно- или многоканальный электромагнитный (далее э/м) тепловой счетчик (далее ТСЭМ) состоит из тепловычислителя (электронно-вычислительный блок ЭВБ), одного или нескольких первичных преобразователей расхода (э/м счетчиков-расходомеров), комплекта термопреобразователей сопротивления (КТСП), датчиков давления, а также другого оборудования (см. ниже).

см. номенклатуру, цены и технические описания теплосчетчиков.

Общедомовые и промышленные э/м счетчики тепловой энергии могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСЭМ обычно включает следующие позиции:
— вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)
— водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).

Комплектация и дополнительное оборудование к теплосчетчикам электромагнитным (далее ТСЭМ)

Стоимость теплосчетчика складывается из суммы цен его составляющих, цена зависит от многих ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа электромагнитного теплосчетчика (ТСЭМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров теплоносителя (РЭМ), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.

По назначению и типоразмеру можно выделить следующие виды э/м теплосчетчиков (ТСЭМ):
— квартирные теплосчетчики (КТС бытовые/индивидуальные Ду15, Ду20 малорасходные);
— модульный (этажный) узел учета тепла (несколько индивидуальных счетчиков подключаются к одному вычислителю);
— домовые счетчики (общедомовые Ду25, Ду32, Ду40, Ду50);
— промышленные (Ду свыше 50мм);

— паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— преобразователи температуры ТПТ (термометры сопротивления платиновые технические  — ТПТ)
— преобразователи (датчики) избыточного давления — ПД
— блоки питания преобразователей расхода и датчиков давления
— Комплект монтажных частей КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей КПЧ для монтажа счетчиков-расходомеров (фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации: руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и пр. перечень см. ниже).

Присоединительная арматура первичных преобразователей расхода — ППР:
— Комплекты монтажных частей — КМЧ Ду15…300мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое).
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора).
— Комплекты присоединительных частей — КПЧ: присоединители, крепеж, ответные фланцы («КОФ» по ГОСТ 12820-80 и др.)
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки для проведения пусконаладочных работ (монтажно-сварочные работы) и на время сдачи счетчика в поверку, перенастройку или ремонт).
— Защитные детали: выравнивающий токопровод с присоединительным комплектом крепежа, шины заземления и зануления, теплоизоляционные материалы.
— Уплотнения и кре
