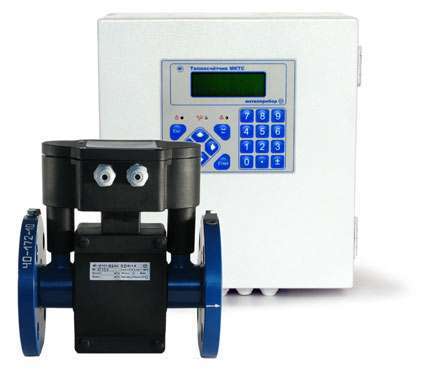

Теплосчетчики МКТС предназначены для измерения и учета количества тепловой энергии. Вычисление тепловой энергии производится для открытых и закрытых систем водяного теплоснабжения, теплопотребления и теплоотведения.
Теплосчетчики МКТС измеряют также объемный расход (в случае воды – также и массовый расход), объем и массу (в случае воды) проходящей через трубопровод жидкости, ее температуру и давление. С помощью теплосчетчика МКТС возможно измерение этих характеристик в трубопроводах технологического оборудования, в том числе применяемого в пищевой промышленности (учет молока, соков, алкогольной продукции с содержанием этилового спирта до 60%, и др.).
Области применения теплосчетчиков МКТС
— коммерческий и технологический учет на объектах теплоэнергетического комплекса жилищно-коммунального хозяйства и промышленных предприятий,
— информационно-измерительные системы,
— системы контроля и регулирования технологических процессов.
В зависимости от конфигурации и настройки Теплосчетчик МКТС может быть использован как теплосчетчик или как счетчик-расходомер массы и объема жидкости в одном или нескольких (до двенадцати) трубопроводах одновременно.
Основные особенности теплосчетчиков МКТС
— Универсальность – Теплосчетчик МКТС позволяет реализовать любую из схем узлов учета систем водотеплоснабжения и потребления, приведенных в «Правилах учета тепловой энергии и теплоносителя», причем одновременно может обслуживаться до четырех тепловых систем.
— Высокая точность измерения обеспечивается уникальными схемотехническими решениями, принципиально новой конструкцией преобразователя расхода и специальными алгоритмами обработки сигналов.
— Высокая надежность достигается применением передовых технологий, еще недавно доступных только в закрытых отраслях машиностроения, и тщательным тестированием всех компонентов теплосчетчика на специальных стендах в процессе производства.
— Модульность конструкции и гибкость конфигурации. Теплосчетчик МКТС построен по модульному принципу и обладает высокой гибкостью аппаратной и программной конфигурации, что позволяет строить многоканальные системы учета различной сложности, содержащие от 1 до 16 измерительных модулей (расходомеров), измеряющих расход и другие параметры теплоносителя.
— На материнской плате системного блока (СБ) МКТС предусмотрены разъемы (слоты) для подключения различных плат расширения, что позволяет оперативно наращивать конфигурацию теплосчетчика в зависимости от потребностей заказчика.
— Предельная простота монтажа и ввода в эксплуатацию обусловлены оригинальным способом подключения измерительных модулей к СБ МКТС – всего лишь одной витой парой.
По витой паре осуществляется
— обмен данными между СБ и измерительными модулями в цифровом формате;
— питание всех измерительных модулей от одного общего источника, размещенного в СБ.
Витая пара подключается к измерительным модулям без соблюдения полярности. Гибкость подключения измерительных модулей к СБ обеспечивается возможностью как последовательного соединения нескольких измерительных модулей одной витой парой, так и присоединения этих витых пар к СБ с четырех различных направлений (звезда). Исключается необходимость тянуть к вычислителю многочисленные кабели от первичных преобразователей, что существенно снижает стоимость монтажа.
— Системный блок является одновременно и монтажным шкафом, поэтому не требуется дополнительного оборудования при монтаже комплекта.
— Для самых распространенных диаметров трубопровода устранена необходимость монтажа и подключения преобразователей температуры и давления на объекте, так как они устанавливаются непосредственно в измерительные модули (без врезки в трубопровод).
— Удобство использования обеспечивается эргономичной дисплейно-клавиатурной панелью, состоящей из четырехстрочного дисплея и 20-клавишной пленочной клавиатуры, а также простым и удобным интерфейсом пользователя.
— Защита от несанкционированного изменения отчетных данных обеспечивается использованием в Теплосчетчике МКТС специальных мер, которые делают невозможным стирание или изменение коммерчески значимой информации. В приборе использованы как традиционные механические средства защиты информации (пломбируемые переключатели), так и электронные.
Основные модули теплосчетчика МКТС
— Системный блок (СБ) выполняет функции вычисления, архивирования данных, поддержки интерфейсов связи, обеспечивает стабилизированным питанием все элементы Теплосчетчика МКТС;
— Измерительные модули (ИМ) предназначены для измерения расхода, температуры и давления жидкости. Основу измерительного модуля составляет электронный блок, к которому подключаются первичные преобразователи расхода, температуры и давления. Электронный блок преобразует сигналы первичных преобразователей в значения величин расхода, температуры и давления и передает их в цифровом формате в СБ.
— Преобразователи температуры и давления. Встраиваемые в измерительные модули преобразователи температуры и давления выполнены в оригинальных миниатюрных корпусах из нержавеющей стали. Они подключаются к электронному блоку ИМ внутри его корпуса с помощью миниатюрных разъемов или проводников под клеммы. При отсутствии ПД на его место устанавливается специальная заглушка. Для измерения температуры и давления в случае использования измерительных модулей без посадочных мест для ПТ и ПД используются датчики обычной конструкции (врезные).
Для измерения температуры и давления в случае использования измерительных модулей без посадочных мест для ПТ и ПД используются датчики обычной конструкции (врезные).
Технические и метрологические характеристики теплосчетчика МКТС
Ёмкость архивов составляет не менее (в варианте исполнения А2 системного блока):
почасового — 120 суток, посуточного — 16 месяцев, помесячного — 20 лет, диагностической информации — 7936 записей.
В предыдущих вариантах исполнения:
почасового — 45 суток, посуточного — 12 месяцев, помесячного — 12 лет, диагностической информации — 7936 записей.
При отключении сетевого питания информация, записанная в архивы, сохраняется в энергонезависимой памяти Теплосчетчика МКТС не менее 12 лет.
— Межповерочный интервал: 4 года.
— Максимальное количество подключаемых измерительных модулей (СБ-04/СБ-05): 16/8.
— Максимальное количество узлов учета (СБ-04/СБ-05): 4/2.
— Наличие интерфейсов связи: RS-232, RS-485, USB.
— Дополнительные интерфейсы СБ-04: GSM, Ethernet, LPT, Modbus, LonWorks.
— Количество слотов для плат расширения в СБ-04: 6 шт.
— По степени защиты от воздействия окружающей среды согласно ГОСТ 14254-96 СБ соответствует классу IР44, ИМ соответствует классу IР54.
| Диапазоны измерений | Значения |
| Диапазон измерения температуры | 0…+150°С |
| Наименьшее значение разности температур теплоносителя в подающем и обратном трубопроводах Δtmin выбирается из ряда | 2; 3 °С |
| Диапазон измерения разности температур в подающем и обратном трубопровода | Δtmin …+150°С |
| Диапазон измерения температуры наружного воздуха | |
| — при измерении термопреобразователями сопротивления из платины | -60…+85°С |
| — при измерении цифровыми термометрами | -55…+85°С |
| Рабочий диапазон давления измеряемой среды, в зависимости от исполнения ИМ | 0…1,6 МПа или 0…2,5 МПа |
| Метрологические характеристики | |
| Пределы допускаемой относительной погрешности измерительного канала тепловой энергии теплосчетчика соответствуют классу С по ГОСТ Р 51649 при ∆tmin ³2 °С | ±(2 + 4∙∆tmin / ∆t + 0,01∙Gmax / G) % |
| Пределы допускаемой относительной погрешности при измерениях объема (объемного расхода) и массы (массового расхода), обеспечиваемые каналами расхода с электромагнитными преобразователями, соответствуют значениям, в зависимости от класса точности, при Gmin < |G| < Gmax | |
| — для расходомеров класса А | ±(1+0,01∙Gmax/|G|) % |
| — для расходомеров класса В | ±(1 + 0,01∙Gmax/|G|) %, при |G| > Gmax/400; ±5 % при |G| < Gmax/400 |
| — для расходомеров класса С | ±(1+0,01∙Gmax/|G|) %, при |G| > Gmax/100; ±2 % при |G| < Gmax/100 |
| — для расходомеров класса D1 | ±1,0 % |
| — для расходомеров класса D2 | ±0,5 % |
| — для расходомеров класса D3 | ±0,25 % |
| Пределы допускаемой абсолютной погрешности измерительных каналов температуры измерительных модулей (без учета погрешности термопреобразователей сопротивления) | ±0,02 °С |
| Пределы допускаемой абсолютной погрешности платиновых термопреобразователей сопротивления | |
| — класса допуска A по ГОСТ 6651-2009 | ±(0,15 + 0,002∙|t|) °С |
| — класса допуска B по ГОСТ 6651-2009 | ±(0,30 + 0,005∙|t|) °С |
| Пределы допускаемой относительной погрешности каналов измерения разности температур Δt (без учета погрешности комплектов ПТ) | ±(4 / Δt) % |
| Пределы допускаемой относительной погрешности комплектов ПТ при измерении разности температур | ±(0,9 + 4∙(Δtmin –1) / Δt) % |
| Пределы допускаемой относительной погрешности вычисления тепловой энергии | ±0,1 % |
| Пределы допускаемой относительной погрешности при измерении времени наработки | ±0,01 % |
| Пределы допускаемой приведенной погрешности при измерении давления | ±2,0 % |
| Масса, габаритные размеры и мощность | |
| Масса СБ-04 без аккумулятора (СБ-05) | не более 5 (1,2) кг |
| Масса ИМ, в зависимости от Ду и комплектации | 1 … 125 кг |
| Габаритные размеры СБ-04 (СБ-05), не более | длина: 286 (161) мм; высота: 343 (232) мм; ширина: 161 (71) мм |
| Габаритные размеры ИМ в зависимости от Ду | длина: 132 … 438 мм; высота: 275 … 627 мм; ширина: 95 … 485 мм |
| Мощность активная, потребляемая СБ от силовой сети при отсутствии ИМ | не более 20 Вт |
| Мощность средняя, потребляемая ИМ от СБ | не более 3 Вт |
| Мощность активная, потребляемая теплосчетчиком в максимальной комплектации от силовой сети | не более 70 Вт |
| Условия эксплуатации | |
| Рабочий диапазон температуры окружающего воздуха для СБ | +5…+50 °С |
| Рабочий диапазон температуры окружающего воздуха для ИМ | +5…+70 °С |
| Относительная влажность окружающего воздуха | не более 93 % |
| Рабочий диапазон атмосферного давления | 84,0…106,7 кПа |
| Номинальное напряжение силовой сети | 230 В |
| Рабочий диапазон напряжения силовой сети | 184…253 В |
| Предельно допустимый диапазон напряжения силовой сети | 161…276 В |
| Рабочий диапазон частот силовой сети | 50 ± 1 Гц |
| Длина прямолинейных участков трубопровода без местных гидравлических сопротивлений (трубопроводная арматура и др. устройства) | |
| — до преобразователя расхода | не менее 3 Ду |
| — после преобразователя расхода | не менее 1 Ду |
| Допустимая удельная электрическая проводимость измеряемой жидкой среды | 0,001…10 См/м |
| Напряженность магнитного постоянного или переменного поля с частотой силовой сети | не более 400 А/м |
| Сведения о надежности | |
| Норма средней наработки до отказа | 50 000 часов |
| Средний срок службы | 12 лет |
Диаметры условного прохода (Ду) электромагнитных первичных преобразователей расхода, наименьшее (Gmin) и наибольшее (Gmax) значения измеряемых Теплосчетчиком МКТС объемных расходов (G) в зависимости от Ду:
| Ду, мм |
Gmin (3), м3/ч для D =1000 |
Gmax, м3/ч |
Значение объемного расхода, при котором перепад давления на ПР не превышает 0,01 МПа, м3/ч |
Перепад давления на ПР при G = Gmax не более, МПа |
||
| (1) | (2) | (1) | (2) | |||
| 15 | 0,006 | 6 | 6 | – | 0,005 | – |
| 25 | 0,016 | 16 | 16 | 13 | 0,005 | 0,015 |
| 32 | 0,025 | 25 | 25 | 20 | 0,005 | 0,015 |
| 40 | 0,04 | 40 | 40 | 33 | 0,005 | 0,015 |
| 50 | 0,06 | 60 | 60 | 60 | 0,005 | 0,01 |
| 65 | 0,105 | 105 | 105 | 105 | 0,005 | 0,01 |
| 80 | 0,16 | 160 | 160 | 160 | 0,005 | 0,01 |
| 100 | 0,25 | 250 | 250 | – | 0,005 | – |
| 150 | 0,6 | 600 | 600 | – | 0,005 | – |
| 200 | 1 | 1000 | 1000 | – | 0,005 | – |
| 300 | 2,5 | 2500 | 2500 | – | 0,005 | – |
(1) – для электромагнитных ПР с футеровкой из фторопласта (М121-К5);
(2) – для других типов электромагнитных ПР (М121-И5, М121-И6).
(3) – значения Gmin приведены для динамического диапазона измерения объемного расхода (D = Gmax/Gmin) равного 1000.
Для других значений параметра D наименьшее значение измеряемого объемного расхода Gmin вычисляется по формуле: Gmin = Gmax / D.
Возможные ошибки при оформлении заказа на теплосчетчик МКТС
Ввиду относительной сложности обозначения и формы заказа счетчика тепла МКТС, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: тепловычислитель, вычислитель количества тепловой энергии, теплоэнергоконтроллер, тепловой- или термосчётчик и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: ЭМКТЭС, МКТЭС, ЭМКТС, MKTC^ и т.д.;
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: EMKTS, EMCTC (в En-раскладке) MKTS, MCTC и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (название, тип, количество каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру).
Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Дополнительная информация об электромагнитных теплосчетчиках
Счетчик тепла (тепловой энергии), теплосчетчик (далее ТС) – это комплексная система приборов, предназначенная для измерения и учета тепловой энергии (количества теплоты) на основе вычисления расхода (объема) и параметров (теплоемкость, разность температур dT, давление) теплоносителя в закрытых и открытых системах теплоснабжения.
Одно- или многоканальный электромагнитный (далее э/м) тепловой счетчик (далее ТСЭМ) состоит из тепловычислителя (электронно-вычислительный блок ЭВБ), одного или нескольких первичных преобразователей расхода (э/м счетчиков-расходомеров), комплекта термопреобразователей сопротивления (КТСП), датчиков давления, а также другого оборудования (см. ниже).
Комплектация и дополнительное оборудование к теплосчетчикам электромагнитным (далее ТСЭМ)
Стоимость теплосчетчика складывается из суммы цен его составляющих, цена зависит от многих ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа электромагнитного теплосчетчика (ТСЭМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров теплоносителя (РЭМ), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.
По назначению и типоразмеру можно выделить следующие виды э/м теплосчетчиков (ТСЭМ):
— квартирные теплосчетчики (КТС бытовые/индивидуальные Ду15, Ду20 малорасходные);
— модульный (этажный) узел учета тепла (несколько индивидуальных счетчиков подключаются к одному вычислителю);
— домовые счетчики (общедомовые Ду25, Ду32, Ду40, Ду50);
— промышленные (Ду свыше 50мм);
см. номенклатуру, цены и технические описания теплосчетчиков.
Общедомовые и промышленные э/м счетчики тепловой энергии могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки ТСЭМ обычно включает следующие позиции:
— вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и пр.)
— водосчётчики подпитки (обычно тахометрические(крыльчатые или турбинные) с импульсным выходом).
— комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр).
— паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— преобразователи температуры ТПТ (термометры сопротивления платиновые технические — ТПТ)
— преобразователи (датчики) избыточного давления — ПД
— блоки питания преобразователей расхода и датчиков давления
— Комплект монтажных частей КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей КПЧ для монтажа счетчиков-расходомеров (фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации: руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и пр. перечень см. ниже).
Присоединительная арматура первичных преобразователей расхода — ППР:
— Комплекты монтажных частей — КМЧ Ду15…300мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое).
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора).
— Комплекты присоединительных частей — КПЧ: присоединители, крепеж, ответные фланцы («КОФ» по ГОСТ 12820-80 и др.)
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки для проведения пусконаладочных работ (монтажно-сварочные работы) и на время сдачи счетчика в поверку, перенастройку или ремонт).
— Защитные детали: выравнивающий токопровод с присоединительным комплектом крепежа, шины заземления и зануления, теплоизоляционные материалы.
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Дополнительное оборудование узлов учета расхода(УРР) и тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки (источники) питания, блоки управления и прочие приборы и элементы автоматики.
— Оборудование и системы для диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандартных вых. сигналов, интерфейсы), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с ТС, конвертеры, преобразователи интерфейсов, индикаторы, регистраторы, архиваторы, вычислители, контроллеры, панели доступа и управления, имитаторы, принтера, устройства грозозащиты и прочее оборудование.
— ПО — Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов).
— Кабель и провода монтажные (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе электромагнитных тепло- и водосчётчиков
Составные элементы э/м счетчиков тепла (тепловычислитель, ППР-расходомеры, термопреобразователи и др.) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с постоянно положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра, обслуживания и ремонта в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений и травмирования персонала, в т.ч. в результате попадания под электрическое напряжение. Установка электрических приборов, входящих в состав ТСЭМ в холодных помещениях при температуре менее +5°С, и в помещениях с влажностью более 80% не рекомендуется, а в затапливаемых помещениях недопустима.
Требования к монтажу первичных преобразователей расхода — ППР (электромагнитных расходомеров)
При монтаже первичных э/м преобразователей расхода (ППР- э/м расходомеров(РЭМ)) должны быть соблюдены следующие обязательные условия:
а) Преобразователь расхода э/м (далее РЭМ или Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (водой, теплоносителем — (монтаж в однофазный напорный трубопровод);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам для э/м расходомера (ППР-РЭМ):
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ППР(РЭМ) необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, колено, фильтр, грязевик, клапан, регулятор, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены ППР-РЭМ перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка э/м ППР(РЭМ) на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электромагнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов, попадание трубопровода под напряжение (в т.ч. при проведении электросварочных работ) или существенную вибрацию, превышающую допустимые значения.
Разрешительная и техническая документация ТСЭМ
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист) э/м счётчика тепла (ТСЭМ), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, заключение Главэнергонадзора, декларация о соответствии, письмо о признании результатов поверки, паспорт теплосчётчика, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Паспорт, техническое описание и руководство по эксплуатации счётчика тепловой энергии содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание, принцип действия и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление, температура измеряемой и окружающей среды, пределы допускаемой относительной погрешности, степень защиты, виды входных и выходных сигналов, интерфейсы, электрические параметры (питание и потребляемая мощность).
— Комплектация: перечень с заводскими номерами изделий, входящих
