Общедомовые теплосчётчики КСТ-22-Дуэт/Прима-РМД (Ду10…300) предназначены для измерения количества теплоты (тепловой энергии), тепловой мощности, а также объема, массы, массового расхода, давления, температуры и разности температур теплоносителя (воды) в водяных системах теплопотребления (кондиционирования) для учетно-расчетных операций и технологических целей на источниках тепловой энергии, магистральных трубопроводах, ЦТП, ИТП и у потребителя.
Особенности измерительного процесса теплосчетчика КСТ-22
Теплосчетчики состоят из тепловычислителей (Прима или Дуэт), преобразователей расхода (ЭР) и термометров и (или) комплектов термометров.

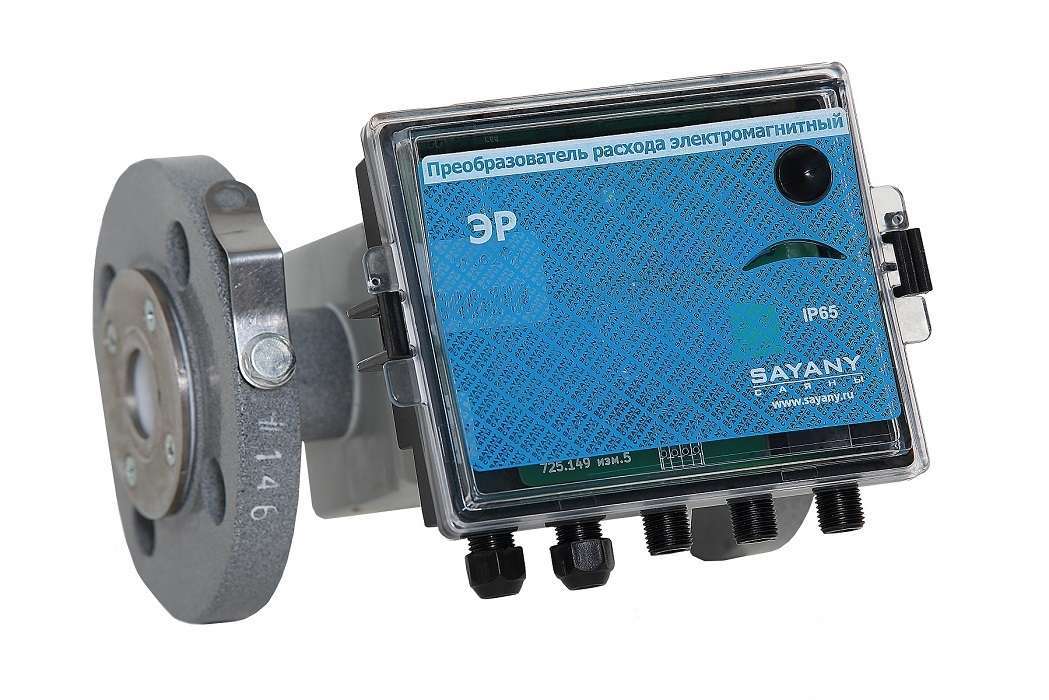

«ЭР» предназначены для измерения объема жидкости, протекающей через его поперечное сечение и преобразования значения объема протекшей жидкости в количество импульсов на выходе. «ЭР» могут применяться для измерения объема электропроводящих жидкостей с удельной электрической проводимостью более 10-4 См/м в наполненных напорных трубопроводах. «ЭР» предназначены для эксплуатации в местах, подверженных вибрациям от работающих механизмов при типовом размещении на промышленных объектах и выдерживают вибрации с частотой 10…50 Гц и амплитудой до 0,15 мм.
«ЭР-Д» (исполнение с ЖКИ-индикатором) имеют радиоканал, работающий на частоте 433 МГц с мощностью не более 10 мВт, через который может быть выполнено чтение архива записей.
Чтение архива записей может быть выполнено с помощью следующих устройств:
-АРС — подключается к USB порту компьютера и обеспечивает чтение архива записей непосредственно на компьютер;
-УПД-РМД – переносное устройство, считывает архивные записи в собственную память, затем – может быть подключено к USB порту компьютера и данные могут быть вычитаны из памяти УПД-РМД в компьютер;
-УСПД-МОСТиК – обеспечивает удаленно чтение архива записей через сеть GSM/GPRS;
-УСПД-АРСиК – обеспечивает удаленно чтение данных через сеть Ethernet.
«ЭР-Д» имеют гальванически развязанный интерфейс RS485, посредством которого могут быть считаны оперативные результаты измерений. Для работы с интерфейсом RS485 расходомер поддерживает протокол ModBus RTU.
Теплосчетчик передает показания и архивы (радиовыход РМД) через автоматизированную систему передачи показаний приборов «ЕИС ЖКХ ОнЛайн» или через локальное ПО «Домовой Ридер».
Технические характеристики общедомовых теплосчетчиков КСТ-22
Основные технические характеристики
| Наименование показателя | Значение показателя |
| Пределы основной относительной погрешности измерений объема и массы в диапазоне от gt2 до gmax | 1% |
| Пределы основной относительной погрешности измерений объема и массы в диапазоне от gt1 до gt2 | 2% |
| Пределы основной относительной погрешности измерений объема и массы в диапазоне от gmin до gt1 | 3% |
| Максимальная температура измеряемой воды (теплоносителя) | 150°С |
| Максимальное давление измеряемой жидкости | 1.6 МПа |
| Потери давления при максимальном расходе, не более | 0,0005 МПа |
| Климатическое исполнение в соответствии с ГОСТ 15150 | УХЛ 4 |
| Устойчивость к климатическим воздействиям по ГОСТ 12997 | группа В4 |
| Диапазон температур окружающего воздуха | +5…+ 55°С |
| Относительная влажность | не более 95% |
| Вибропрочность | группа N1 |
| Устойчивость к влиянию внешнего магнитного поля, изменяющегося синусоидально с частотой 50 Гц | 400 А/м |
| Диапазон температур при транспортировке | -50…+50°С |
| Влажность при транспортировке | не более 95% при температуре 35°C |
Виды исполнений теплосчетчика КСТ-22 и их параметры
| Исполнение теплосчетчика | Количество каналов | |||
| КСТ-22-Дуэт РМД | КСТ-22-Дуэт-С РМД | КСТ-22-Прима РМД | КСТ-22-Прима-С РМД | |
| Тепловая энергия, Q (ГДж, Гкал), тепловая мощность, q(ГДж/ч, Гкал/ч) |
2 | 2 | 1 | 1 |
| Объем, V | 5 м3 | 5 м3 | 3 м3 | 3 м3 |
| Масса G(т), массовый расход, g(т/ч) | 4 | 4 | 3 | 3 |
| Температура, Т | 4°С | 4°С | 3°С | 3°С |
| Давление P кг/см2 | 4 кг/см2 | 0 | 3 кг/см2 | 0 |
К теплосчётчикам КСТ-22 Дуэт РМД, КСТ-22 Прима РМД могут подключаться преобразователи давления с диапазоном измерения 0…1,6 Мпа, имеющие стандартный токовый выход 4…20 мА.
Устройства ЭР МФ имеют исполнения:
«ЭР МФ» — преобразователь расхода без индикатора.
«ЭР-Д МФ» — преобразователь расхода с индикатором (счетчик-расходомер).
Диаметр условного прохода, мм (Ду): 20, 32, 50, 80, 150.
Будьте внимательны при оформлении заказа, не путайте обозначения, либо напишите основные технические характеристики (диапазон измерения, класс точности, опции и исполнения) в простой форме изложения и наши инженеры подберут необходимый Вам прибор, исполнение и доп. оборудование.
Также в заказе необходимо указать количество комплектов TC, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
,
