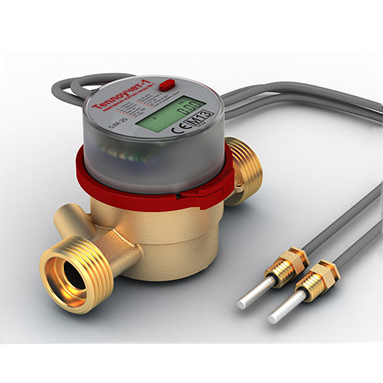

Крыльчатый квартирный теплосчетчик Теплоучет-1 (счетчик тепла для квартир, Ду 15, 20мм) предназначен для измерения и учета тепловой энергии (количества теплоты), объёма, температуры и других параметров теплоносителя в закрытых водяных системах отопления (при горизонтальной системе отопления), используются как средство коммерческого учета тепловой энергии в квартирах, индивидуальных жилых домах, а также в других жилых и нежилых помещениях.
Счетчики тепла Теплоучет-1 идеально подходят для организации индивидуального учета теплопотребления в квартирах с горизонтальной разводкой труб отопления.
Теплосчетчик Теплоучет-1 является микропроцессорным устройством с автономным питанием,который измеряет объем теплоносителя, температуру в подающем и обратном трубопроводах и вычисляет количество тепловой энергии с учетом места установки; накапливает, хранит и показывает измеренную, справочную и служебную информацию.
Квартирный теплосчетчик Теплоучет -1 выпускается в КОМПАКТ (совмещенный) и СПЛИТ (раздельный) исполнениях (см. ниже по тексту подробные характеристики каждого из исполнений).
Диапазон измерения температуры — от 5 до 90°С.
Максимально допустимое давление (MAP) — 16 бар.
Класс точности В.
Класс пылеводозащиты — IP54 (по заказу IP65).
Гарантийный срок эксплуатации – 24 месяца со дня продажи.
Стоимость квартирного/компактного тахометрического (крыльчатого) теплосчетчика Теплоучет-1 зависит от варианта исполнения и цен на дополнительные опции (см. также форму заказа теплосчетчика Теплоучет-1, как выбрать, заказать, купить).
Цена базовой модификации теплосчетчика Теплоучет-1 — ориентировочно от 4990 руб.*
(цена на Теплоучет-1 указана без НДС, подлежит уточнению при заказе, возможны скидки и варианты того, как купить недорого: на проектные заказы цена формируется индивидуально исходя из объема и адреса объекта).
Дополнительное оборудование к квартирному счетчику тепла:
— комплект штуцеров (присоединителей) — цена от 15 руб.* за Ду15, в наличии;
— кран шаровой с отводом (отверстием) под термодатчик — цена от 250 руб.* за Ду15, в наличии;
— оборудование и системы для диспетчеризации (подбор по заявке).
Преимущества счетчиков тепла Теплоучет-1:
— компактные габаритные размеры позволяют монтировать Теплоучет-1 в самых стесненных условиях и узких коллекторах;
— европейские стандарты качества — приборы изготовлены по европейским стандартам «EN 1434»;
— дистанционное считывание показаний — M-Bus интерфейс в стандартной комплектации и оптический интерфейс;
— низкий риск засорения — счетчик повышенной износостойкости с крыльчаткой особой формы, подходит как нельзя лучше для использования в РФ;
— устойчив к магнитным полям — благодаря новейшим антимагнитным технологиям;
— разборный и неразборный приборы учета тепла Теплоучет-1;
— разборные приборы с универсальной расходомерной вставкой позволяют произвести установку на конечном этапе сдачи нового дома в эксплуатацию;
— высокая чувствительность датчиков позволяет измерять тепло в сетях с низкой скоростью потока;
— начинает проводить измерения при разнице температур в подающей и обратной трубе 0,1°C;
— удобный интерфейс — ЖК-меню со статистикой из последних 12 месяцев потребления тепла;
— литиевая батарея повышенной емкости — автономный элемент питания повышенной емкости. До 10 лет непрерывной работы;
— удобство в использовании — дисплей поворачивается на 350 градусов, что позволяет снять показания в любом положении счетчика;
— оптимальная цена — собственное российское производство позволяет предложить клиенту выгодные условия;
— гарантийный срок эксплуатации – 24 месяца со дня продажи.
— опция: расширенная гарантия 5 лет от производственных дефектов.
Технические характеристики квартирного теплосчетчика Теплоучет-1
Устройство и принцип работы квартирного теплосчетчика Теплоучет-1
Квартирный теплосчетчик Теплоучет-1 (счетчик отопления для квартиры) состоит из корпуса с входным и выходным патрубками, измерительной вставки, и тепловычислителя, герметично отделенного от внутренней полости корпуса. В измерительную вставку вмонтирована гильза для установки термопреобразователя сопротивления. Внутри измерительной вставки установлена крыльчатка. Многоструйная конструкция измерительной вставки обеспечивает равномерное распределение потока на лопасти крыльчатки. Сигналы от вставки, измеряющей количество теплоносителя, и термопреобразователей сопротивления, измеряющих температуру теплоносителя в подающем и обратном трубопроводах, поступают на тепловычислитель, который производит вычисление количества теплоты, объема теплоносителя, разности температур в подающем и обратном трубопроводах. На верхней крышке тепловычислителя расположены ЖК-дисплей и кнопка управления просмотром данных.
Принцип работы теплосчетчика Теплоучет-1 состоит в измерении количества и температур теплоносителя на подающем и обратном трубопроводах и последующем определении количества теплоты, объема и других параметров теплоносителя путем обработки результатов измерений тепловычислителем.
Основные метрологические параметры теплосчетчика Теплоучет-1
| Наименование характеристики (параметра) теплосчетчика Теплоучет-1 | Значение параметра (характеристики) | ||
| Диаметр условного прохода, Ду, мм | 15 | 20 | |
| Номинальный расход, Qn, м3/ч | 0,6 | 1,5 | 2,5 |
| Максимальный расход, Qmax, м3/ч (при горизонтальном и вертикальном положении) | 1,2 | 3 | 5 |
| Минимальный расход, Qmin, м3/ч (при горизонтальном и вертикальном положении) | 0,005 | 0,015 | 0,025 |
| Порог чувствительности, м3/ч (при горизонтальном и вертикальном положении) | 0,003 | 0,004 | 0,006 |
| Потери давления при Qn, Мпа | 0,012 | 0,023 | 0,024 |
| Диапазон измерений температуры, °С | от + 5 до + 90 °С | ||
| Диапазон рабочей температуры теплоносителя, °С | от + 0 до + 90 °С | ||
| Диапазон измерения разности температур (∆t), °С | от + 3 до + 85 °С | ||
| Предел допускаемой абсолютной погрешности при измерении температуры, °С | ± (0,6+0,004t) | ||
| Предел допускаемой абсолютной погрешности при измерении разности температур, °С | ± (0,5+3Δtmin/Δt) | ||
| Предел допускаемой относительной погрешности при измерений объема теплоносителя, % | ± (3+0,05Qn/Q) | ||
| Предел допускаемой относительной погрешности при измерении времени, % | ± 0,002 | ||
| Класс точности по ГОСТ Р ЕН 1434-1-2011 | 3 | ||
| Класс по ГОСТ Р 51649-2000 | В | ||
| Степень пылеводозащиты корпуса по ГОСТ 14254-96 | IP54 или IP65 (под заказ) | ||
| Датчики температуры по ГОСТ 6651-2009 | Pt1000 или Pt500 | ||
| Относительная влажность воздуха не более, % | 93 % при 25 °С | ||
| Температура хранения и транспортировки, °С | от — 25 до + 60 °С | ||
| Максимально допустимое рабочее давление, МПа | 1,6 | ||
| Гарантированный срок службы, лет | 12 | ||
| Интерфейс связи | M-Bus | ||
| Тип дисплея | 8-разрядный, LCD, высотой 8 мм | ||
| Электропитание от литиевой батареи, В | 3,6 | ||
| Монтажная длина, мм | 110/130 | 110/130 | 130 |
| Резьба присоединителей на корпусе EAS, дюйм | 3/4’’ | 3/4’’ | 1’’ |
| Габаритные размеры, мм , не более (д/ш/в) | 110(130)/100/125 | 110(130)/100/125 | 130/100/125 |
Модификации (исполнения) теплосчетчика Теплоучет-1
Модификации квартирных теплосчетчиков Теплоучет-1 различаются значениями:
— номинального расхода 0,6 м3/ч или 1,5 м3/ч или 2,5 м3/ч,
— присоединительными размерами DN15 ( 0,6 м3/ч или 1,5 м3/ч )ии DN20 ( 2,5 м3/ч ),
— местом установки: в подающий или обратный трубопровод.
Теплосчетчик выпускается в виде моноблока (компакт) или в разъемном (сплит) исполнении:
— КОМПАКТ — преобразователь расхода вмонтирован в латунный гидравлический корпус.
— СПЛИТ — преобразователь расхода в виде измерительной капсулы монтируется в латунный гидравлический корпус при вводе в эксплуатацию.
КОМПАКТ
СПЛИТ
Счётчик тепла модификации СПЛИТ комбинированного исполнения включает в себя две независимые части: —измерительный патрон и установочный EAS-элемент (проточная часть) . При первой установке счётчика на трубопровод сначала монтируется EAS-элемент, в который затем устанавливается измерительный патрон (конструктивно соединённые вычислитель и расходомер). При последующем снятии счётчика (для проведения периодической поверки или замены) изымается только патрон, в то время как EAS-элемент постоянно остаётся смонтированным открытым или скрытым в стене способом.
Счётчик тепла модификация КОМПАКТ не содержит отдельного EAS-элемента, что уменьшает высоту счётчика. Такой счётчик имеет минимально возможные размеры, что позволяет смонтировать его в ограниченном пространстве.
Габаритные и монтажно-присоединительные размеры теплосчетчика Теплоучет-1
| Длина (L) | 110 / 130 мм |
| Высота (H) | 81 / 120 мм |
| Ширина (W) | 70 мм |
| Резьба (D) | 1″ внешний |
| DN | 15 / 20 |
| Длина температурного датчика | 1,5 м |
| Длина M-bus кабеля | 1,5 м |
| Вес | 0,72 / 0,99 кг. |
Комплектация при поставке теплосчетчика Теплоучет-1
В стандартный комплект поставки теплосчетчика Теплоучет-1 входят:
1. Теплосчетчик Теплоучет-1, исполнение согласно заказу.
2. Датчик фитинги — 1
3. Паспорт теплосчетчика и инструкция по установке -1.
4. Расходомерная вставка (EAS)*-1
* Комплектуется для теплосчетчика «Теплоучет-1 РАЗБОРНЫЙ».
Форма записи условного обозначения и пример заказа счетчика тепла Теплоучет-1
При оформлении заказа на счетчик тепла для квартир — теплосчетчик Теплоучет-1 следует указать Ду, исполнение (модификацию) в зависимости от конструкции, а также потребность в КПЧ и КМЧ.
Пример оформления заказа (записи как купить):
теплосчётчик Теплоучет-1
в комплекте с присоединителями Ду-15 и шаровым краном с отв. под термодатчик Ду-15
Помимо комплектации, в заказе необходимо указать количество приборов/комплектов каждого вида, реквизиты организации-покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Аналоги и возможные замены индивидуальных квартирных счётчиков тепловой энергии Теплоучет-1 (сокращенно):
1. Тахометрический тип расходомера (турбинный, крыльчатый): СТК-Марс-Ду15/Ду20, Теплоучет-1-Ду15/Ду20, Т-21-КОМБИК-Т-Ду10/Ду15/Ду20, ELF-15/20мм, ПУЛЬСАР-К-Ду15/Ду20, КАРАТ-Компакт-Ду15/Ду20, ПУЛЬС СТ-15А/15Б, КСТ-22-Ду15-Комбик, СТЭ-21-БЕРИЛЛ-15/20мм.
2. Ультразвуковой тип расходомера: СТК-У-МАРС-Ду(15-40), SMALT-15-termo, ПУЛЬС-СТУ-Ду15/Ду20, БЕРЕГУН-15/20/25мм, AVEKTRA-ТСУ-15/20/25мм, ULTRAHEAT-T230, ULTRAHEAT-T350/2WR6-Ду-15мм/20мм, MULTICAL-302-Ду-15мм/20мм, MULTICAL-402-Ду(15…50мм).
Подробное техническое описание, форму заказа (опросный лист), цену (прайс-лист), наличие на складе, как заказать и купить квартирный (бытовой, индивидуальный) тепло-счётчик — КТС смотрите в приведенных выше описаниях — Перейти в раздел Квартирные теплосчётчики, см. базовый прайс-лист
Возможные ошибки при оформлении заказа на счетчик тепла для квартир Теплоучет-1
При заказе крыльчатого счетчика тепла для квартир Теплоучет-1 (теплосчетчика квартирного) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: тепломер, тепловодомер, теплометр, прибор тепло-учета, теплоизмеритель, тепловычислитель, вычислитель теплоты, измеритель тепловой энергии, регистратор холода, детектор, преобразователь, датчик отопления, термосчетчик, термодатчик, терморегистратор, теплорегистратор и и прочие ошибки в обозначении прибора..
— неправильные обозначения модели и орфографические ошибки: Теплосчет, Тепло-учет, теплоучет1, Теплочет, Термоучет и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: apartment heat meter teplouchet-1, teplouchet-1 teploschetchik kvartirnyj, Ntgkjextn-1 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчик отопления Тепло-учет-1, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на теплосчетчик Теплоучет-1:
см. Карта заказа теплосчетчика Теплоучет-1 (скачать опросный лист).
см. Технические характеристики Теплоучет-1 теплосчетчик квартирный (Тех.описание).
см. Руководство по эксплуатации Теплоучет-1 теплосчетчик квартирный (индивидуальный счетчик КТС).
см. Методика поверки Теплоучет-1 теплосчетчик квартирный.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
