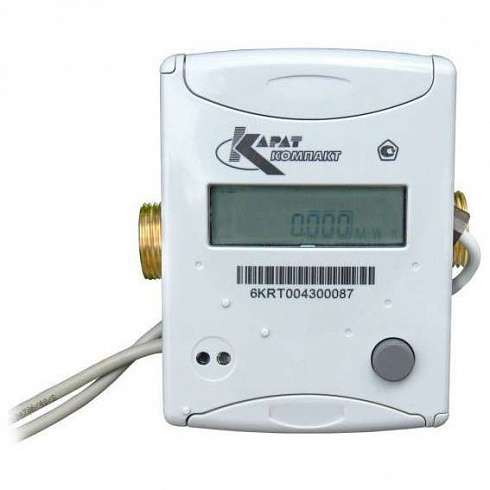

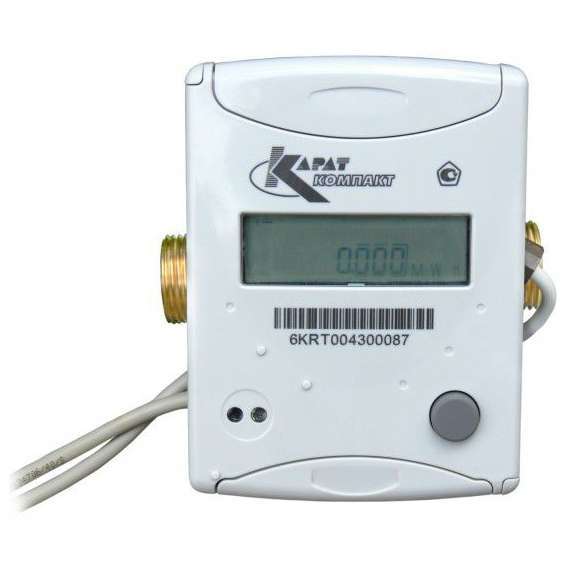

Микропроцессорный квартирный (индивидуальный) — теплосчетчик КАРАТ-Компакт-201 (счетчик тепла (КСТ) Ду15, Ду20 мм) предназначен для измерения тепловой энергии и объёма теплоносителя в закрытых водяных системах теплопотребления и абонентских узлах учёта тепловой энергии на объектах жилищно-коммунального хозяйства (ЖКХ: квартиры/поквартирный учет, таунхаусы, индивидуальные дома/коттеджи, небольшие офисы, торговые павильоны/магазины и прочие помещения площадью до 200-250 м2).
Микропроцессорный теплосчетчик КАРАТ-Компакт-201 внесен в Государственный реестр средств измерений Российской Федерации под № 28112-14, свидетельство об утверждении типа средств измерений RU.C.32.005.A № 55937. Алгоритмы вычисления количества теплоты,
реализованные в теплосчетчиках КАРАТ-Компакт, соответствуют «Правилам учета тепловой энергии и теплоносителя».
Счетчик тепловой энергии КАРАТ-Компакт 201 обладает современным дизайном и выделяется невысокой ценой. Использование более мощного микропроцессора позволило улучшить ряд характеристик прежнего КАРАТ-Компакта. Другими преимуществами теплосчетчика КАРАТ-Компакт-201 являются:
— простая конструкция: измерительный блок +проточная часть;
— гарантийный срок — 5 лет:
— интервал между поверками — 5 лет;
— опционально: два входа для водосчётчиков ГВС и ХВС с выводом «м³/ч» на экран;
— квартирный учёт потребления тепловой энергии, а также ГВС и ХВС одним прибором;
— опционально: отправка данных телеметрии на основе M-bus;
— функция передачи через оптический интерфейс полезна для ускорения обхода приборов теплоучета инспекторами жилищной управляющей организации или ТСЖ (опционально, потребуется дополнительное оборудование).
Модификации (исполнения) и цены теплосчетчиков КАРАТ-Компакт-201
Теплосчетчики КАРАТ-Компакт-201 выпускаются в двух конструктивных исполнениях:
— моноблок (МБ) — вычислитель теплосчетчика жестко соединен с измерительной частью прибора;
— сплит (СП) — вычислитель можно отсоединять от измерительной части и устанавливать на расстояние до 0,6 м от нее.
Исполнения теплосчетчика КАРАТ-Компакт-201 имеют модификации, которые отличаются:
— диаметром условного прохода проточной части;
— номинальным расходом теплоносителя;
— настройкой для установки прибора на подающий или обратный трубопровод;
— опционально: возможностью подключения импульсных входов и выходов;
— опционально: возможностью подключения интерфейса M-Bus.
Стоимость квартирного тахометрического (крыльчатого) теплосчетчика КАРАТ-Компакт 201 зависит от диаметра условного прохода (Ду15 или Ду20 мм), варианта исполнения (раздельное(сплит-СП) или моноблочное-МБ) и цен на дополнительные опции (комплектацию и оборудование)
(см. также форму заказа теплосчетчика КАРАТ-Компакт-201, как выбрать, заказать, купить, в том числе дополнительное оборудование).
Цена базовой модификации теплосчетчика КАРАТ-Компакт-201:
КАРАТ-Компакт-201-Ду15 — цена от 7540 руб.*
КАРАТ-Компакт-201-Ду20 — цена от 7790 руб.*
*Цена на Карат-Компакт-201 указана без НДС, подлежит уточнению при конкретном заказе, возможны скидки и варианты того, как купить недорого: на проектные заказы цена формируется индивидуально исходя из объема и адреса объекта.
Конкретные условия и цены, как заказать (купить), а также наличие на складе квартирного счетчика тепла Карат-Компакт-201 уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Особенности теплосчетчика КАРАТ-КОМПАКТ-201
Оригинальная конструкция теплосчетчика КАРАТ-Компакт-201 обеспечивает удобство монтажа и простоту обслуживания. Компактные размеры позволяют без проблем встроить теплосчетчик в тесных местах.
Качественные немецкие комплектующие. В производстве теплосчетчиков КАРАТ-Компакт используются детали, изготовленные с применением современной техники литья под давлением, износостойких и коррозионностойких материалов, что дает высокую эксплуатационную надежность.
Особенности в конструкции измерительной части теплосчетчика — основа высокой точности и стабильности измерения на протяжении многих лет. Коаксиальный преобразователь расхода в многоструйном сухоходном исполнении оснащен большим числом входных и выходных каналов. Их расположение, оптимизируя поток воды, снижает нагрузку на ось, что увеличивает срок службы и обеспечивает высокую чувствительность. Такая конструкция минимизирует потери давления и снимает необходимость в прямых участках до и после прибора. Отсутствие в конструкции магнитной муфты исключает возможность постороннего вмешательства в работу прибора с помощью магнита.
Проточная часть (EAS-элемент) стационарно монтируется в трубопровод, в нее вкручивается измерительный блок.
Дополнительная проточная часть (EAS-элемент) укомплектована запорной крышкой. Такая конструкция позволяет в процессе эксплуатации снимать измерительный блок для обслуживания и поверки без остановки системы теплоснабжения. На этапе монтажа запорная крышка дает возможность установить измерительный блок после окончания сантехнических работ.
Измеряемые параметры
Тепловая энергия – Q, МВт/ч;
Текущая (мгновенная) тепловая мощность – W, кВт;
Объем теплоносителя – V, м3;
Температура теплоносителя в подающем и обратном трубопроводах – t, °С;
Разность температур теплоносителя в подающем и обратном трубопроводах – Δt, °С;
Мгновенный расход теплоносителя – q, м3/ч.
Технические характеристики теплосчетчика КАРАТ-Компакт-201
Устройство теплосчетчика КАРАТ-Компакт-201
Квартирный теплосчетчик КАРАТ-Компакт-201 состоит из двух частей: измерительный патрон и проточная часть.
Измерительный патрон представляет собой:
— электронный блок вычислителя, на котором расположены дисплей и кнопка перелистывания списка насчитанных значений;
— счётчик воды (коаксиальный преобразователь расхода);
— два платиновых термометра сопротивления.
Один из термометров сопротивления сразу возвращён в специальное гнездо счётчика воды, другой устанавливается на противоположном трубопроводе в шаровый кран со специальным гнездом (опционально) или в тройник с гильзой. Измерительная часть посредством резьбового соединения вкручивается в проточную часть.
Дополнительно можно заказать запорную крышку, которой закрывается место соединения проточной части, на время снятия теплосчётчика для поверки прибора или сантехнических работ.
«КАРАТ-Компакт-201» не может быть монтирован на каждый радиатор отопления отдельно, т.к. разница температур между входящим и выходящим трубопроводами слишком мала для вычислений.
Условия эксплуатации и параметры окружающей среды теплосчетчика КАРАТ-Компакт-201
| Характеристики окружающей среды | |
| Температура окружающей среды, Тос, °С | 5-50 |
| Относительная влажность при 35 °С, % | 95 |
| Атмосферное давление, кПа | 84-106,7 |
Основные метрологические параметры КАРАТ-Компакт-201
| Наименование характеристики (параметра) теплосчетчика КАРАТ-Компакт-201 | Значение параметра (характеристики) | ||
| Диаметр условного прохода, Ду, мм | 15 | 15 | 20 |
| Номинальный расход, м3/час | 0,6 | 1,5 | 2,5 |
| Максимальный расход, м3/час | 1,2 | 3,0 | 5,0 |
| Переходный расход, м3/час | 0,06 | 0,15 | 0,25 |
| Минимальный расход, м3/час | 0,024 | 0,06 | 0,1 |
| Порог чувствительности, м3/час | 0,004 | 0,004 | 0,006 |
| Длина проточной части с переходниками, мм | 190 | 230 | |
| Габаритные размеры счетчика тепла (длина х ширина х высота), мм, не более | 110 х 80 х 120 | 130 х 80 х 120 | |
| Диапазон измерений температуры, ДИ | от 0,01 до 130 °С | ||
| Максимальная рабочая температура преобразователя расхода Тис | до 95 °С | ||
| Диапазон измерений разности температур | от 3 до 100 °С | ||
| Максимальное рабочее давление | 1,6 МПа | ||
| Срок службы элемента питания | до 6 лет | ||
| Напряжение питания встроенного элемента | 3,0 В | ||
| Межповерочный интервал (МПИ) | 5 лет | ||
| Гарантийный срок эксплуатации | 4 года | ||
Архивация данных Карат-Компакт-201
Более мощный микропроцессор нового теплосчетчика КАРАТ-Компакт-201 позволил существенно увеличить архивы:
— тепловой энергии, на начало отчетного года – до 12 записей;
— тепловой энергии, на начало месяца – до 144 записей;
— тепловой энергии, на начало суток – до 24 записей;
— тепловой энергии, на начало часа – до 24 записей;
— объема теплоносителя, на начало месяца – до 144 записей;
— объема теплоносителя, на начало суток – до 24 записей;
— объема теплоносителя, на начало часа – до 24 записей.
Архив хранится в энергонезависимой памяти прибора. Время хранения архивных данных не ограничено.
Опционально имеется возможность подключения до 2-х водосчетчиков с импульсным выходом (вес импульса 10 л/имп.) и накопление архива с этих приборов на начало суток до 24 записей, на начало месяца до 144 записей.
Получение и передача данных теплосчетчика КАРАТ-КОМПАКТ-201 (счетчика тепла)
Увеличены коммуникационные возможности теплосчетчика КАРАТ-Компакт-201. Стандартно счетчик тепла обеспечивает получение данных через оптический интерфейс с помощью оптической считывающей головки (оптоголовки) или визуально с дисплея теплосчетчика.
Опционально теплосчетчик позволяет передавать данные через интерфейс M-Bus и числоимпульсный выход.
Самодиагностика теплосчетчика КАРАТ-КОМПАКТ-201 (счетчика тепла)
Все новые теплосчетчики КАРАТ-Компакт-201 обладают функцией самодиагностики, которая позволяет обнаруживать неисправности приборов и оповещать о них пользователя путем отображения символов и кодов ошибок на ЖКИ прибора.
Форма записи условного обозначения и пример заказа счетчика тепла КАРАТ-Компакт-201 (теплосчетчика)
При оформлении заказа на счетчик тепла КАРАТ-Компакт-201 (теплосчетчик) нужно нужно указать следующие данные:
— конструктивное исполнение — моноблок МБ или сплит СП;
— диаметр условного прохода, Ду, 15 или 20;
— номинальный расход, м3/час (согласно таблице выше по тексту);
— на обратный трубопровод (ОТ) или подающий трубопровод (ПТ);
— кол-во импульсных входов (В) и выходов (И), если необходимо;
— наличие интерфейса M-bus, если необходимо.
Форма заказа теплосчетчика Карат-Компакт-201
Теплосчетчик поставляется в готовом для монтажа виде.
Примеры записи обозначения теплосчетчика КАРАТ-Компакт-201 при заказе и их расшифровка:
Пример 1. «Теплосчетчик КАРАТ-Компакт-201-СП-15-0,6-ПТ-1И-2В-M-Bus»:
Счетчик тепла КАРАТ-Компакт-201 исполнения Сплит, Ду 15, номинальный расход 0,6м3/час, на подающий трубопровод, один импульсный выход 2 импульсных входа, с интерфейсом M-bus, оптопорт*.
Пример 2. «Теплосчетчик КАРАТ-Компакт-201-МБ-20-2,5-ОТ»:
Счетчик тепла КАРАТ-Компакт-201, исполнение Моноблок, Ду 20, номинальный расход 2,5м3/час, на обратный трубопровод, оптопорт*.
* — оптопорт у всех теплосчетчиков КАРАТ-Компакт есть по умолчанию.
Дополнительное оборудование к квартирному счетчику тепла Карат-Компакт-201 (заказывается отдельно):
— комплект штуцеров (присоединителей) — цена от 100 руб.* за Ду15, в наличии;
— кран шаровой с отводом (отверстием) под термодатчик — цена от 200 руб.* за Ду15, в наличии;
— оборудование и системы для диспетчеризации (подбор по заявке).
Помимо комплектации, в заказе необходимо указать количество приборов/комплектов каждого вида, реквизиты организации-покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Аналоги и возможные замены индивидуальных квартирных счётчиков тепловой энергии КАРАТ-Компакт-201 (сокращенно):
1. Тахометрический тип расходомера (турбинный, крыльчатый): СТК-Марс-Ду15/Ду20, Теплоучет-1-Ду15/Ду20, Т-21-КОМБИК-Т-Ду10/Ду15/Ду20, ELF-15/20мм, ПУЛЬСАР-К-Ду15/Ду20, КАРАТ-Компакт-Ду15/Ду20, ПУЛЬС СТ-15А/15Б, КСТ-22-Ду15-Комбик, СТЭ-21-БЕРИЛЛ-15/20мм.
2. Ультразвуковой тип расходомера: СТК-У-МАРС-Ду(15-40), SMALT-15-termo, ПУЛЬС-СТУ-Ду15/Ду20, БЕРЕГУН-15/20/25мм, AVEKTRA-ТСУ-15/20/25мм, ULTRAHEAT-T230, ULTRAHEAT-T350/2WR6-Ду-15мм/20мм, MULTICAL-302-Ду-15мм/20мм, MULTICAL-402-Ду(15…50мм).
Подробное техническое описание, форму заказа (опросный лист), цену (прайс-лист), наличие на складе, как заказать и купить квартирный (бытовой, индивидуальный) тепло-счётчик — КТС смотрите в приведенных выше описаниях — Перейти в раздел Квартирные теплосчётчики, см. базовый прайс-лист
Возможные ошибки при оформлении заказа на счетчик тепла для квартир Карат-Компакт-201
При заказе крыльчатого счетчика тепла для квартир Карат-Компакт-201 (теплосчетчика квартирного) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: тепломер, тепловодомер, теплометр, прибор теплоучета, теплоизмеритель, тепловычислитель, вычислитель теплоты, измеритель тепловой энергии, регистратор холода, детектор, преобразователь, датчик и и прочие ошибки в обозначении прибора..
— неправильные обозначения модели и орфографические ошибки: Карад-, Кампакт201, -21и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: apartment heat meter karat-kompakt-201, teploschetchik karat-kompakt-201, Rfhfn-Rjvgfr-201 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчик тепла Компакт201, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на теплосчетчик КАРАТ-Компакт-201:
см. Карта заказа теплосчетчика Карат-Компакт-201 (скачать опросный лист).
см. Технические характеристики Карат-Компакт-201 теплосчетчик квартирный (Тех.описание).
см. Руководство по эксплуатации Карат-Компакт-201 теплосчетчик квартирный (индивидуальный счетчик КТС).
см. Методика поверки Карат-Компакт-201 теплосчетчик квартирный.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
