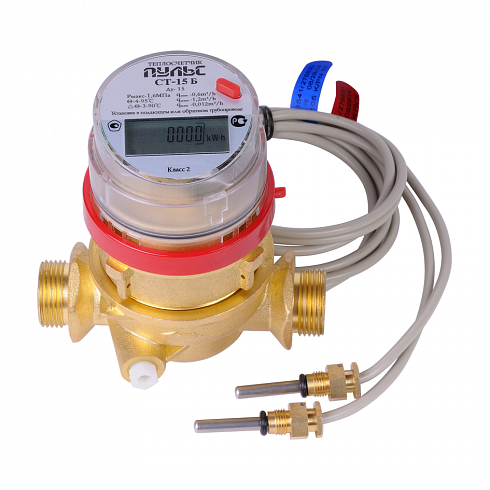

Квартирный счетчик тепла — КСТ / теплосчетчик ПУЛЬС СТ-15Б многоструйный крыльчатый предназначен для измерения тепловой энергии в закрытых системах водяного теплоснабжения индивидуальных потребителей (квартиры/поквартирный учет, таунхаусы, индивидуальные дома/коттеджи, офисы, торговые павильоны/магазины и прочие помещения площадью до 200-250 м2).
Теплосчетчик ПУЛЬС СТ-15Б имеет номинальный расход 0,6 м³/ч, что достигается за счет использования более чувствительного и точного многоструйного расходомера. Также конструкция счетчиков позволяет производить монтаж прибора в 2 этапа, что дает возможность при массовой установке предотвратить порчу или утрату теплосчетчиков до сдачи объекта.
Квартирные многоструйные теплосчетчики ПУЛЬС СТ-15Б предназначены для измерений:
— количества тепловой энергии, энергии охлаждения, тепловой мощности, объемного расхода (объема), температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения;
— объемного расхода (объема), температуры воды в системах горячего и холодного водоснабжения.
Изготавливаются следующие модели теплосчетчиков, укомплектованных выходными интерфейсами для передачи результатов измерений во внешние измерительные системы:
— ПУЛЬС СТ-15Б-М – теплосчетчики, укомплектованных выходным интерфейсом MeterBus;
— ПУЛЬС СТ-15Б-М-RS-485 – теплосчетчики, укомплектованных выходными интерфейсами Meter-Bus и RS-485;
— ПУЛЬС СТ-15Б-И – теплосчетчики, укомплектованных выходным интерфейсом типа токовая петля по ГОСТ IEC 61107-2011.
Стоимость квартирного/компактного тахометрического (крыльчатого) теплосчетчика ПУЛЬС СТ-15Б зависит от варианта исполнения, цен на дополнительные опции и других ценообразующих факторов (см. также форму заказа теплосчетчика ПУЛЬС СТ-15Б, как выбрать, заказать, купить).
Цена базовой модификации теплосчетчика ПУЛЬС СТ-15Б — ориентировочно от 4365 руб.*
(цена подлежит уточнению при заказе, возможны скидки и варианты того, как купить недорого: на проектные заказы цена формируется индивидуально исходя из объема и адреса объекта).
Дополнительное оборудование к квартирному счетчику тепла:
— комплект штуцеров (присоединителей) — цена от 98 руб.* за Ду15, в наличии;
— кран шаровой с отводом (отверстием) под термодатчик — цена от 169 руб.* за Ду15, в наличии;
— оборудование и системы для диспетчеризации (подбор по заявке).
Технические характеристики теплосчетчика ПУЛЬС СТ-15Б многоструйного
Теплосчетчики ПУЛЬС СТ-15Б многоструйные конструктивно выполнены в виде единого теплосчетчика, состоящего из многоструйного крыльчатого расходомера — датчика объемного расхода (преобразователя расхода), тепловычислителя и пары термопреобразователей сопротивления PT1000.
Особенностью конструкции теплосчетчиков ПУЛЬС СТ-15Б является возможность снятия нижней части корпуса расходомера и монтаж ее на трубопровод, герметизируя специальной заглушкой. При этом монтаж теплосчетчиков на уже установленные корпуса может осуществляться в определенный момент, что позволяет предотвратить утрату или порчу приборов до сдачи объекта.
Конструкция многоструйного крыльчатого расходомера, при которой вода перед попаданием на лопасти крыльчатки делится на несколько струй, гарантирует сохранение точности метрологических параметров и значительно повышает срок службы прибора в сравнении с однойструйными аналогами.
Принцип действия теплосчетчика ПУЛЬС СТ-15Б состоит в обработке вычислителем измерительных сигналов, поступающих от датчика объемного расхода, термопреобразователей сопротивления, вычисления и отображения на индикаторном устройстве вычислителя (далее – индикаторное устройство) результатов следующих измерений:
— суммарного с нарастающим итогом значения количества тепловой энергии, Гкал; кВт⋅ч;
— суммарного с нарастающим итогом значения количества энергии охлаждения, Гкал; кВт⋅ч;
— текущего значения тепловой мощности, Гкал/ч; кВт;
— текущих значений температуры и разности температур теплоносителя, °С;
— текущего значения объемного расхода теплоносителя, м3/ч;
— суммарного с нарастающим итогом значения объема теплоносителя, м3;.
— вычисления количества энергии переданной/полученной теплоносителем в закрытой системе водяного теплоснабжения.
Основные метрологические параметры теплосчетчика ПУЛЬС СТ-15Б (счетчика тепла)
| Параметр (характеристика) теплосчетчика ПУЛЬС СТ-15Б (счетчика тепла) | Значение параметра (характеристики) |
| Теплоноситель | Сетевая вода по СНиП 41-02-2003 |
| Диаметр условного прохода, Ду, мм | 15 |
| Максимальный расход воды qмакс, м3/ч | 1,2 |
| Номинальный расход воды qном, м3/ч | 0,6 |
| Минимальный расход воды qмин, м3/ч | 0,012 |
| Максимальное рабочее давление воды | 1,6 МПа |
| Диапазон изменения температуры, ДИ | от 4 до 95°С |
| Диапазон измерения разности температур | от 3 до 90°С |
| Класс точности по ГОСТ Р ЕН 1434-1-2011 | 2 |
| Выходы и интерфейсы | M-Bus, импульсный выход |
| Жидкокристаллический дисплей | восьмиразрядный |
| Питание | Литиевая батарея 3,6 В |
| Габаритные размеры (Д×В×Ш), мм, не более | 110×112×70 |
| Масса, кг, не более | 1,25 |
| Средний срок службы не менее, | 12 лет |
Комплектация при поставке теплосчетчика ПУЛЬС СТ-15Б Ду 15
| Наименование | Количество |
| Теплосчетчик ПУЛЬС СТ-15Б* | 1 шт. |
| Комплект эксплуатационных документов | 1 шт. |
| Упаковка | 1 шт. |
| Методика поверки | 1 экз. на партию |
| Комплект монтажных частей и принадлежностей* | 1 шт. |
| * Модель теплосчетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. |
|
Форма условного обозначения при заказе теплосчетчика ПУЛЬС СТ-15Б (многоструйного счетчика тепла для квартир)
При оформлении заказа на счетчик тепла ПУЛЬС СТ-15Б (теплосчетчик квартирный) нужно нужно указать следующие данные:
— модель согласно типу выходного интерфейса — ПУЛЬС СТ-15Б-М, ПУЛЬС СТ-15Б-М-RS-485, ПУЛЬС СТ-15Б-И;
— необходимость в КМЧ и принадлежностях.
Пример оформления заказа (записи, как купить):
теплосчётчик ПУЛЬС СТ-15Б-М
в комплекте с присоединителями Ду-15 и шаровым краном с отв. под термодатчик Ду-15
Помимо комплектации, в заказе необходимо указать количество приборов/комплектов каждого вида, реквизиты организации-покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Аналоги и возможные замены индивидуальных квартирных счётчиков тепловой энергии ПУЛЬС СТ-15Б (сокращенно):
1. Тахометрический тип расходомера (турбинный, крыльчатый): СТК-Марс-Ду15/Ду20, Теплоучет-1-Ду15/Ду20, Т-21-КОМБИК-Т-Ду10/Ду15/Ду20, ELF-15/20мм, ПУЛЬСАР-К-Ду15/Ду20, КАРАТ-Компакт-Ду15/Ду20, ПУЛЬС СТ-15А/15Б, КСТ-22-Ду15-Комбик, СТЭ-21-БЕРИЛЛ-15/20мм.
2. Ультразвуковой тип расходомера: СТК-У-МАРС-Ду(15-40), SMALT-15-termo, ПУЛЬС-СТУ-Ду15/Ду20, БЕРЕГУН-15/20/25мм, AVEKTRA-ТСУ-15/20/25мм, ULTRAHEAT-T230, ULTRAHEAT-T350/2WR6-Ду-15мм/20мм, MULTICAL-302-Ду-15мм/20мм, MULTICAL-402-Ду(15…50мм).
Подробное техническое описание, форму заказа (опросный лист), цену (прайс-лист), наличие на складе, как заказать и купить квартирный (бытовой, индивидуальный) тепло-счётчик — КТС смотрите в приведенных выше описаниях — Перейти в раздел Квартирные теплосчётчики, см. базовый прайс-лист
Возможные ошибки при оформлении заказа на счетчик тепла для квартир Пульс-СТ-15Б
При заказе крыльчатого счетчика тепла для квартир Пульс-СТ-15Б (теплосчетчика квартирного) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: тепломер, тепловодомер, теплометр, прибор теплоучета, теплоизмеритель, тепловычислитель, вычислитель теплоты, измеритель тепловой энергии, регистратор холода, детектор, преобразователь, датчик и и прочие ошибки в обозначении прибора..
— неправильные обозначения модели и орфографические ошибки: Пульсар-СТ15, -СТ-15-Б, Пульс15 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: apartment heat meter PULS-ST-15B, multi-jet heat meter, mnogostrujnyj teploschetchik puls-st-15b, GEKMC-CN-15<(в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчик тепла Пульс-СТ15Б,, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на теплосчетчик ПУЛЬС СТ-15Б:
см. Карта заказа теплосчетчика ПУЛЬС СТ-15Б (скачать опросный лист).
см. Технические характеристики ПУЛЬС СТ-15Б теплосчетчик многоструйный (Тех.описание).
см. Руководство по эксплуатации ПУЛЬС СТ-15Б теплосчетчик многоструйный (индивидуальный счетчик КТС).
см. Методика поверки ПУЛЬС СТ-15Б теплосчетчик многоструйный квартирный.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
