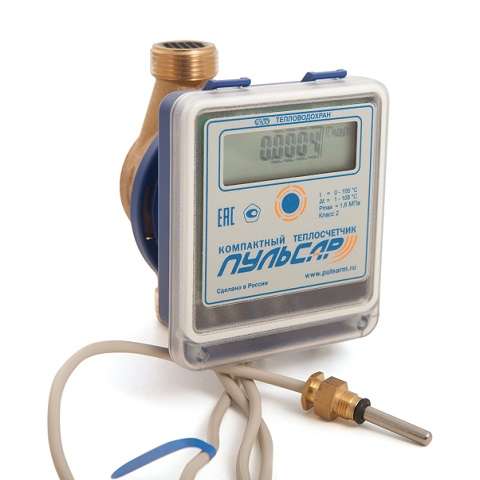

Квартирный счетчик тепла — КТС / теплосчетчик ПУЛЬСАР-К тахометрического (крыльчатого, одноструйного) типа предназначен для измерения тепловой энергии, объема и температуры теплоносителя, а также для подсчета количества импульсов, формируемых приборами учета с импульсным выходом. Применяется в системах центрального водяного отопления индивидуальных потребителей (квартиры/поквартирный учет, таунхаусы, индивидуальные дома/коттеджи, небольшие офисы, торговые павильоны/магазины и прочие помещения площадью до 200-250 м2).
Теплосчетчик ПУЛЬСАР-К предназначен для работы в закрытых системах отопления либо холодоснабжения (в качестве счетчика холода). Счетчик тепла может использоваться для измерения тепла в тупиковой системе горячего водоснабжения, как счетчик горячей воды, определяющий объем воды, температура которой выше заданного значения.
Теплосчетчики ПУЛЬСАР-К поставляются как без интерфейсов, так и с интерфейсами: RS485, M-Bus, импульсный выход, радиоканал. Выбор интерфейса осуществляется при заказе прибора.
Стоимость квартирного теплосчетчика ПУЛЬСАР-К зависит от варианта исполнения (модификации, см. таблицу ниже), цен на дополнительные опции, общего объема заказа и других ценообразующих факторов (см. также форму заказа теплосчетчика Пульсар-К, как выбрать, заказать, купить).
Цена теплосчетчика ПУЛЬСАР-К (базовой модификации счетчика тепла) — ориентировочно от 6370 руб.*
| Условное обозначение модификации теплосчетчика (счетчика тепла) | Описание | Ду-15 Цена* руб, без нал |
Ду-20 Цена* руб, без нал |
| Пульсар-1 | с радиовыходом (радиоканалом) | 6 370 | 7 340 |
| Пульсар-2 | с цифровым выходом (RS485, M-Bus) | 7 090 | 7 940 |
| Пульсар-3 | с импульсным выходом | 6 990 | 7 840 |
| Пульсар-4 | с визуальным считыванием показаний | 7 980 | 8 830 |
(цена указана без НДС, стоимости дополнительного оборудования и тары-упаковки, расходов отгрузку и/или доставку, в расчете на мелкооптовый заказ (при оптовом заказе можно купить партию с предоставлением значительных скидок на цену) и подлежит уточнению при заказе, возможны скидки и варианты того, как купить недорого: на проектные заказы цена формируется индивидуально исходя из объема и адреса объекта).
Функциональные особенности и преимущества квартирных теплосчетчиков ПУЛЬСАР-К:
— высокоточное измерение разницы температур от 0,25 °С — можно монтировать в квартирах-студиях;
— учет тепла в Гкал;
— можно использовать как счетчики горячей воды;
— ЖК-дисплей на русском языке;
— различные интерфейсы передачи данных;
— открытый протокол обмена, ПО для считывания данных;
— компактные размеры, съемный вычислитель тепла;
— сенсорная кнопка;
— функция самодиагностики;
— измерение тепловой энергии и энергии охлаждения;
— имеется модификация с 4-мя импульсными входами;
— межповерочный интервал (МПИ) — 6 лет.
Измеряемые параметры счетчика тепла ПУЛЬСАР-К (теплосчетчика квартирного):
— тепловая энергия, (Гкал/Мкал);
— объем теплоносителя, м3;
— температура теплоносителя в подающем и обратном трубопроводах, ºС;
— разность температур в подающем и обратном трубопроводах, ºС;
— мгновенный расход теплоносителя, м3/ч;
— мгновенную тепловую мощность,(Мкал/ч);
— диагностические сообщения, коды ошибок;
— дата и время;
— сетевой адрес.
Технические характеристики квартирного теплосчетчика ПУЛЬСАР-К
Компактный квартирный теплосчетчик ПУЛЬСАР-К состоит из преобразователя расхода, вычислителя и комплекта платиновых термопреобразователей сопротивления, счетчики тепла ПУЛЬСАР-К, в зависимости от модификации (см. таблицу выше) могут быть укомплектованы 4 интерфейсными выходами: радиоканалом, цифровым выходом, импульсным или визуальным считыванием.
Принцип работы теплосчетчика ПУЛЬСАР-К заключается в измерении объема и температуры теплоносителя в подающем и обратном трубопроводах с последующим определением тепловой энергии путем обработки результатов измерений вычислителем. Теплосчетчики ПУЛЬСАР-К можно использовать как счетчики горячей воды, определяющие объем воды, температура которой выше заданного значения.
Энергозависимая память теплосчетчиков регистрирует:
-помесячные значения тепловой энергии (не менее чем за 18 месяцев),
-посуточные значения (не менее чем за 180 суток)
-почасовые значения (не менее чем за 45 суток).
Интерфейсы -RS485, M-BUS, Wireless M-BUS — для счетчиков тепла Пульсар-2 с цифровым выходом.
Программное обеспечение (ПО) квартирного теплосчетчика Пульсар-К представляет собой микропрограмму HeatMeter2_V1, устанавливаемую на заводе-изготовителе и защищенную от изменения 128-битным алгоритмом хэширования MD5. Также в ПО входит программа TestAll с функциями калибровки, настройки и поверки
Основные метрологические параметры и технические характеристики теплосчетчиков ПУЛЬСАР-К
| Параметр (характеристика) теплосчетчика ПУЛЬСАР-К | Значение параметра (характеристики) | |||
| Диаметр условного прохода, Ду, мм | 15 | 20 | ||
| Минимальный объемный расход, qi, м3/ч | 0,012 | 0,02 | 0,03 | 0,05 |
| Максимальный объемный расход*, qp, м3/ч | 0,6 | 1,0 | 1,5 | 2,5 |
| Предельный объемный расход, qs, м3/ч | 1,2 | 2,0 | 3,0 | 5,0 |
| Порог чувствительности, м3/ч | 0,004 | 0,006 | 0,008 | 0,015 |
| Масса прибора, г, не более | 700 | 900 | ||
| *Gmax — в соответствии с Приказом Минстроя России от 17.03.2014 № 99/ «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя». |
||||
| Параметр (характеристика) теплосчетчика ПУЛЬСАР-К | Значение параметра (характеристики) | |
| Пределы допускаемой относительной погрешности измерений количества энергии (тепловой мощности), %,: | ±(3+4·Δtmin/Δt+0,02·qp/q) | |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, %,: | ±(2+0,02·qp/q), но не более 5 | |
| Динамический диапазон измерения расхода qi/qp | 1:50 | |
| Диапазон измерений температуры, ºС | от 1 до 105 | |
| Максимальная температура | 105 °C или 130 °C по спецзаказу | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,6+0,004·t) | |
| Диапазон измерений разности температур, Δt, ºС | от 3 до 104 | |
| Пределы допускаемой относительной погрешности комплекта датчиков температуры, % | ±(0,5+3·Δtmin/Δt) | |
| Пределы допускаемой относительной погрешности вычислителя, % | ±(0,5+Δtmin/Δt) | |
| Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,05 | |
| Метрологический класс | 1 или 2 | |
| Максимальное рабочее давление, МПа | 1,6 | |
| Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °С, при: а) эксплуатации б) хранении диапазон относительной влажности воздуха, % диапазон атмосферного давление, кПа |
от +5 до +50 от -40 до +55 от 20 до 95 от 61 до 106,7 |
|
| Класс пылеводозащиты по ГОСТ 14254 | IP54 | |
| Средний срок службы, лет, не менее, | 12 | |
| Длина присоединительных кабелей термопреобразователей, мм (по заказу возможны другие значения) | 1500 | |
| Длина присоединительных кабелей интерфейсов, мм (по заказу возможны другие значения) | 1000 | |
| Напряжение элемента питания постоянного тока, В | 3,60,1 | |
| Срок службы элемента питания, лет, не менее | 6 | |
| Характеристики радиомодуля: полоса рабочих частот, МГц выходная мощность, мВт, не более |
от 433,075 до 434,479 (от 868,7 до 869,2) 10 (25) |
|
| Параметры соединения интерфейса: | RS485 | M-Bus |
| Скорость | 9600 | 2400 |
| Стоп биты Четность |
1 None |
1 Even |
| Биты | 8 | 8 |
| Сетевой адрес | Соответствует заводскому номеру | 0 |
| Количество дополнительных счетных входов (исполнение по заказу) | 4 | |
| Количество импульсных выходов (исполнение по заказу) | 1 | |
| Напряжение питания интерфейса, В | 9…30 | |
| Ток потребления от внешнего источника RS485/M-Bus, мА не более | 10 | |
| Индикатор прибора | ЖКИ, 8 цифр + спецсимволы | |
| Архив данных в энергонезависимой памяти | 60 Месяцев, 184 дня, 1488 часов | |
| Максимальное значение энергии, Гкал | 9999,9999 | |
| Максимальное значение объёма теплоносителя, м3 | 99999,999 | |
| Пороги переполнения по импульсным входам | 100000000,0 | |
| Длительность импульса импульсного выхода, мсек (по заказу возможны другие значения) | 125 | |
| Вес импульса, Гкал (по заказу возможны другие значения) | 0,001 | |
| Максимальный коммутируемый ток импульсного выхода, мА | 50 | |
| Максимальное коммутируемое напряжение импульсного выхода, В | 24 | |
Габаритные и монтажно-присоединительные размеры теплосчетчика ПУЛЬСАР-К (квартирного счетчика тепла)
Габаритные размеры теплосчетчика ПУЛЬСАР-К
| Номинальный диаметр Размер |
15 | 20 |
| Присоединительная резьба D | G3/4 | G1 |
| Монтажная длина L, мм | 110 | 130 |
| Масса теплосчётчика, кг | 0,7 | 0,9 |
| Присоединительная резьба термопроебразователя | М10х1 | |
| Параметр (характеристика) теплосчетчика ПУЛЬСАР-К (квартирного счетчика тепла) | Значение параметра (характеристики) | |
| Диаметр условного прохода, мм | 15 | 20 |
| Резьба штуцеров для присоединения к трубопроводу, дюймы | 1/2″ | 3/4″ |
| Резьба на корпусе теплосчетчиков, дюймы | 3/4″ | 1″ |
| Габаритные размеры (ДхШхВ), мм | 125х105х160 | 135х105х160 |
| Монтажная длина, мм | 110 | 130 |
| Масса, кг | 0,85 | 0,95 |
Комплектация при поставке квартирного теплосчетчика ПУЛЬСАР-К
.В комплект поставки квартирного теплосчетчика ПУЛЬСАР-К входят:
| Наименование | Количество |
| Компактный квартирный теплосчетчик ПУЛЬСАР-К | 1 |
| Руководство по эксплуатации | 1 |
| Комплект присоединителей | Согласно заказу |
| Шаровой кран для термопреобразователя сопротивления | Согласно заказу |
| Переходник М10 внутр. G1/2 наруж для монтажа термопреобразователя | Согласно заказу |
| Гильза для термопреобразователя приварная | Согласно заказу |
Форма записи обозначения при заказе квартирного теплосчетчика ПУЛЬСАР-К
При оформлении заказа на квартирный теплосчетчик ПУЛЬСАР-К следует указать модификацию (-1, -2, -3, -4 согласно приведенной в начале странице таблице модификаций), Ду, а также, в случае выбора счетчика тепла ПУЛЬСАР-2 с цифровым выходом, следует указать вид интерфейса.
Пример оформления заказа (записи как купить):
теплосчётчик Пульсар-К в комплекте с присоединителями Ду-15 и шаровым краном с отв. под термодатчик Ду-15.
Дополнительное оборудование к счетчикам тепла для квартир (П:УЛЬСАР-К и другим квартирным теплосчетчикам):
— комплект штуцеров (присоединителей) — цена от 98 руб.* за Ду15, в наличии;
— кран шаровой с отводом (отверстием) под термодатчик — цена от 169 руб.* за Ду15, в наличии;
— оборудование и системы для диспетчеризации (подбор по заявке).
Аналоги и возможные замены индивидуальных квартирных счётчиков тепловой энергии ПУЛЬСАР-К (сокращенно):
1. Тахометрический тип расходомера (турбинный, крыльчатый): СТК-Марс-Ду15/Ду20, Теплоучет-1-Ду15/Ду20, Т-21-КОМБИК-Т-Ду10/Ду15/Ду20, ELF-15/20мм, ПУЛЬСАР-К-Ду15/Ду20, КАРАТ-Компакт-Ду15/Ду20, ПУЛЬС СТ-15А/15Б, КСТ-22-Ду15-Комбик, СТЭ-21-БЕРИЛЛ-15/20мм.
2. Ультразвуковой тип расходомера: СТК-У-МАРС-Ду(15-40), SMALT-15-termo, ПУЛЬС-СТУ-Ду15/Ду20, БЕРЕГУН-15/20/25мм, AVEKTRA-ТСУ-15/20/25мм, ULTRAHEAT-T230, ULTRAHEAT-T350/2WR6-Ду-15мм/20мм, MULTICAL-302-Ду-15мм/20мм, MULTICAL-402-Ду(15…50мм).
Возможные ошибки при оформлении заказа на счетчик тепла для квартир ПУЛЬСАР-К
При заказе крыльчатого сухоходного счетчика тепла для квартир ПУЛЬСАР-К (теплосчетчика квартирного) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: тепломер, тепловодомер, теплометр, прибор теплоучета, теплоизмеритель, тепловычислитель, вычислитель теплоты, измеритель тепловой энергии, регистратор холода, детектор, преобразователь, датчик и и прочие ошибки в обозначении прибора..
— неправильные обозначения модели и орфографические ошибки: Пульсор, Пульсар-Т, Пульс-Т, Пульс-К и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: apartment heat meter Pulsar-k, kvartirnyj teploschetchik pulsar-k, Gekmcfh-R, Gekmcfh-1…-4 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на счетчик тепла Пульсор-К, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на теплосчетчик ПУЛЬСАР-К:
см. Карта заказа теплосчетчика ПУЛЬСАР-К (скачать опросный лист).
см. Технические характеристики ПУЛЬСАР-К теплосчетчик квартирный (Тех.описание).
см. Руководство по эксплуатации ПУЛЬСАР-К теплосчетчик квартирный (индивидуальный счетчик КТС).
см. Методика поверки ПУЛЬСАР-К теплосчетчик квартирный.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
