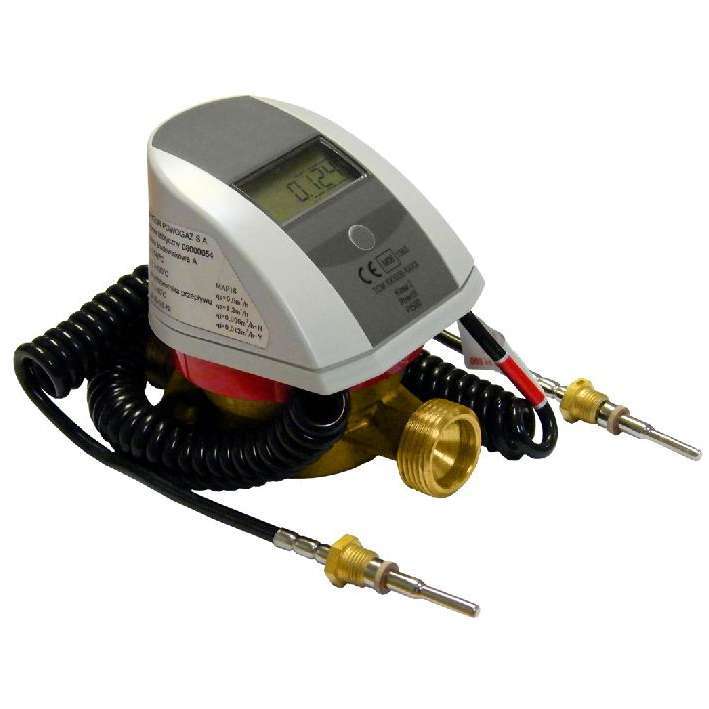

Квартирный теплосчетчик ELF-M-15/20 (Ду15/Ду20), является компактным теплоизмерительным прибором, в состав которого входят два датчика температуры Pt500, электронный вычислитель и тахометрический расходомер. Квартирные счетчики тепла ELF-15/20 предназначены для объектов с небольшой тепловой мощностью (от 0,3 до 85 кВт), где теплоносителем служит горячая вода.
Квартирный счетчик тепла — КСТ / теплосчетчик тахометрический ELF-M-15, ELF-M-20 предназначен для измерения, обработки и предоставления текущей и архивной информации о количестве потребленной тепловой энергии, о температуре, расходе теплоносителя и сопутствующих данных.
Используется в закрытых системах центрального водяного отопления индивидуальных потребителей (квартиры/поквартирный учет, таунхаусы, индивидуальные дома/коттеджи, небольшие офисы, торговые павильоны/магазины и прочие помещения площадью до 200-250 м2)
Стоимость квартирного тахометрического (крыльчатого) теплосчетчика ELF-M зависит от варианта исполнения и цен на дополнительные опции.
Цена базовой модификации теплосчетчика ELF-M-15 — 94 EUR, ELF-M-20 — 108 EUR *
(цена подлежит уточнению при заказе, возможны скидки и варианты того, как купить недорого: на проектные заказы цена формируется индивидуально исходя из объема и адреса объекта).
Дополнительное оборудование к квартирному счетчику тепла:
— комплект штуцеров (присоединителей) — цена от 98 руб.* за Ду15, в наличии;
— кран шаровой с отводом (отверстием) под термодатчик — цена от 169 руб.* за Ду15, в наличии;
— оборудование и системы для диспетчеризации (подбор по заявке).
Квартирные теплосчетчики применяются для учета расхода тепла и энергии в жилом помещении. Для счетчика, устанавливаемого в квартире, важными параметрами являются не только надежность и долговечность, но и его компактность.
Теплосчетчик ELF-M (Ду 15, 20 мм) является компактным измерительным прибором, в состав которого входят 2 датчика температуры PT-500, электронный вычислитель и тахометрический показатель.
Квартирные теплосчетчики предназначены для объектов с небольшой тепловой мощностью (от 0,3 до 85 кВт), где теплоносителем служит горячая вода. При этом вода должна соответствовать действующим требованиям СНиП.
Основные особенности теплосчетчика ELF-M:
Существует 5 вариантов теплосчетчиков ELF-M. Они отличаются друг от друга диаметром, номинальным расходом и способом крепления к трубопроводу.
Квартирные теплосчетчики ELF-M имеют одну особенность: они могут работать вместе с водосчетчиками, газовыми счетчиками, а также устройствами удаленного считывания информации.
Виды данных теплосчетчика:
— Текущие значения: расход тепла, объем воды, температура в обратном и подающем трубопроводе, мгновенный расход, мгновенная мощность.
— Усредненные данные: период усреднения выбирается пользователем
— Архивные данные (архивы по умолчанию):
— Нет реестра
— 24 часа — 154 реестра
— Месяц — 64 реестра.
— Год — 12 реестров.
— Данные о конфигурации прибора.
— Коды ошибок.
| Характеристики вычислителя: | |
| Единицы измерения энергии. По выбору заказчика | Gcal; GJ; kWh |
| Интерфейс | Модуль RF, M-BUS, 4 имп. входа, 1 имп. выход |
| Пределы измерения диапазона температур | +5…+105°C |
| Пределы измерения диапазона разности температур | +3…+100°C |
| Тип датчиков температуры | Pt-500 |
| Автономное питание | Литиевая батарея 3,6 V 2,1 Ah |
| Габаритные размеры мм | 70×75×80 |
| Характеристики первичного преобразователя | |||||
| ДУ 15 | ДУ 15 | ДУ 15 | ДУ 20 | ДУ 20 | |
| Модель первичного преобразователя | js90-0,6-NI | js90-1-NI | js90-1,5-NI | js90-1,5 | js90-2,5-NI |
| Минимальный расход при горизонтальном положении: м³/ч | 0,006 | 0,01 | 0,015 | 0,015 | 0,025 |
| Минимальный расход при вертикальном положении: м³/ч | 0,012 | 0,02 | 0,03 | 0,03 | 0,05 |
| Номинальный расход: м³/ч | 0,6 | 1 | 1,5 | 1,5 | 2,5 |
| Порог чувствительности: м³/ч | 0,0025 | 0,0025 | 0,0045 | 0,0045 | 0,0075 |
| Максимальный расход: м³/ч | 1,2 | 2 | 3 | 3 | 5 |
| Предельно допустимая погрешность: | +/- 2% | +/- 2% | +/- 2% | +/- 2% | +/- 2% |
| Максимальное рабочее давление: МПа | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Рабочий диапазон температуры: °C | +5…+95 | +5…+95 | +5…+95 | +5…+95 | +5…+95 |
| Присоединение к трубопроводу резьбовое: | 3/4″ | 3/4″ | 3/4″ | 1″ | 1″ |
| Монтажная длина: мм | 110 | 110 | 110 | 130 | 130 |
Условное обозначение и пример заказа теплосчетчика ELF-M
Пример оформления заказа (записи как купить):
теплосчётчик ELF-M
в комплекте с присоединителями Ду-15 и шаровым краном с отв. под термодатчик Ду-15
Помимо комплектации, в заказе необходимо указать количество приборов/комплектов каждого вида, реквизиты организации-покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Возможные ошибки при оформлении заказа
Ввиду сложности обозначения, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе, например, нам доводилось сталкиваться с такими ошибками в заявках:
неправильные обозначения модели: КСТ-ЭЛФ, и т.п.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры (в En-раскладке) и т.д.
Не путать с многоканальным тепловычислителем ЭЛЬФ / см. вычислитель тепла ЭЛЬФ-1,-2,-3,-4
Аналоги и возможные замены индивидуальных квартирных счётчиков тепловой энергии ELF-M (сокращенно):
1. Тахометрический тип расходомера (турбинный, крыльчатый): СТК-Марс-Ду15/Ду20, Теплоучет-1-Ду15/Ду20, Т-21-КОМБИК-Т-Ду10/Ду15/Ду20, ELF-15/20мм, ПУЛЬСАР-К-Ду15/Ду20, КАРАТ-Компакт-Ду15/Ду20, ПУЛЬС СТ-15А/15Б, КСТ-22-Ду15-Комбик, СТЭ-21-БЕРИЛЛ-15/20мм.
2. Ультразвуковой тип расходомера: СТК-У-МАРС-Ду(15-40), SMALT-15-termo, ПУЛЬС-СТУ-Ду15/Ду20, БЕРЕГУН-15/20/25мм, AVEKTRA-ТСУ-15/20/25мм, ULTRAHEAT-T230, ULTRAHEAT-T350/2WR6-Ду-15мм/20мм, MULTICAL-302-Ду-15мм/20мм, MULTICAL-402-Ду(15…50мм).
Подробное техническое описание, форму заказа (опросный лист), цену (прайс-лист), наличие на складе, как заказать и купить квартирный (бытовой, индивидуальный) тепло-счётчик — КТС смотрите в приведенных выше описаниях — Перейти в раздел Квартирные теплосчётчики, см. базовый прайс-лист
