При заказе как квартирного счетчика воды (водосчетчика Ду15, Ду20мм) или индивидуального квартирного теплосчетчика (КТС-Ду15, Ду-20мм), также рекомендуем не забывать о необходимости приобретения дополнительного оборудования, монтажно-защитной и запорно-регулирующей арматуры, которая обеспечит качественную бесперебойную работу, как узла учета расхода — УУР (или тепловой энергии — УУТЭ), так и всей гидравлической системы в целом.

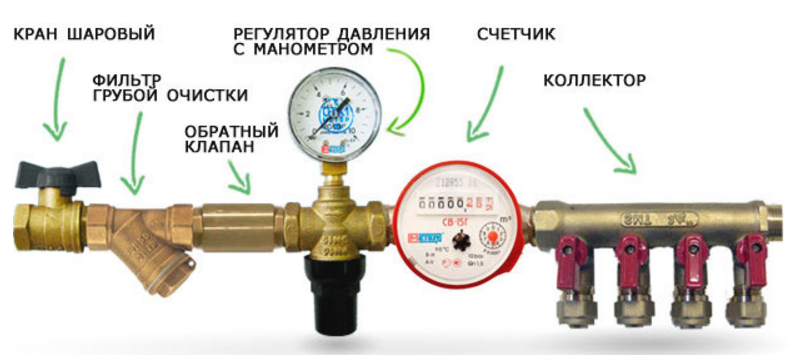

Комплект МСС (монтажной сборки счетчика)
При монтаже квартирных тепло- и водосчетчиков рекомендуется приобретать нижеуказанный комплект оборудования:
| N | Комплект для Ду-15мм | Базовая Цена, руб. без нал.* |
| 1 | Кран шаровый Ду15 1,6МПа G1/2 ВН латунь | от 98 руб. |
| 2 | Фильтр косой сетчатый Ду15 G1/2 В латунь | от 195 руб. |
| 3 | Редуктор давления РДФ-15 (0,4-0,4МПа, до 16бар, 80С, G1/2 вну. латунь) | от 335 руб. |
| 4 | Манометр МД-63Р к РДФ | от 398 руб. |
| 5 | КМЧ — комплект монтажных частей МСС-Ду15 (присоединители) | от 95 руб. |
| Итого сумма стоимости элементов МСС-15 | от 1121 рублей | |
| Услуги по сборке комплекта МСС-15 | цена договорная |
Оптовые цены элементов монтажной сборки счетчика (МСС) указаны в руб., без налога НДС, на базовое (наиболее простое и дешевое) исполнение.
Спецификации монтажной сборки МСС-Ду20 аналогична Ду15.
Также возможна установка перед водосчетчиком комбинированного (моноблочного) регулятора давления воды квартирного с встроенными фильтром, шаровым краном с антибактериальной перфорацией — см. КФРД-Ду15.
Возможные варианты записи и ошибки при заказе:
МСС — монтажная сборка счетчика (правильный основной вариант обозначения),
ССМ — сборка счётчика монтажная
СМС — сборка монтажная счётчика
Варианты записи обозначения СМС, ССМ не верны, но допустимы при заказе, также просим не забывать в заказе указывать тип счетчика (на холодную, горячую воду или универсальный) и диаметр условного прохода — 15 или 20 мм, а также необходимость комплектации редуктора манометром.
КМЧ и дополнительное оборудование к водо- и теплосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (индивидуальные Ду15, Ду20);
— домовые счетчики (общедомовые Ду25,32,40,40);
— промышленные (Ду свыше 50мм).
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорную арматуру для расходомеров.
Базовая комплектация квартирного водосчетчика относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. выше комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация следующим дополнительным оборудованием:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400 мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: M-Bas модули, радиомодули, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов RS, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы.
Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе счетчика воды (водосчетчика)
Водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется.
При монтаже водосчётчика должны быть соблюдены следующие обязательные условия:
а) Водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (в напорный трубопровод);
в) При установке водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов длиной не менее 5Ду, а за счетчиком — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей специальной конструкции, стабилизирующих поток воды. При нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены СВ перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе теплоснабжения, до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов).
