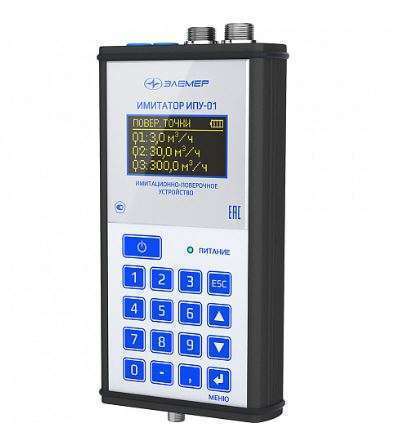

Имитационно-поверочное устройство ИПУ-01 (имитатор расхода) предназначено для проведения имитационной поверки расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ на объектах эксплуатации без демонтажа приборов и без остановки технологического процесса.
Принцип действия имитатора ИПУ-01 основан на воспроизведении сигналов электрического напряжения первичного преобразователя расходомера, пропорциональных скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости.
Устройства для имитационной поверки ИПУ-01 применяются в условиях отсутствия доступа к эталонам расхода жидкости, в удаленных районах, при отсутствии возможности остановки технологического процесса.
Форма заказа имитатора ИПУ-01 (устройства имитационно-поверочного)
Стоимость (цена) имитатора ИПУ-01 зависит от исполнения, дополнительных опций, а также других ценообразующих факторов.
Цена имитационно-поверочного устройства ИПУ-01 (имитатора для поверки расходомеров) высылается по запросу*.
*- Конкретные условия поставки и цены, как заказать (купить) имитатор ИПУ-01, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Возможно изготовление расходомеров и поверочного оборудования по образцам, чертежам и эскизам заказчиков, налажено импортозамещение расходомеров иностранного производства (производство аналогов импортных расходомеров-счетчиков, а также других приборов).
Технические характеристики имитационно-поверочного устройства ИПУ-01 (имитатора расхода)
Метрологические параметры имитационно-поверочного устройства ИПУ-01
| Параметр имитационно-поверочного устройства ИПУ-01 | Значение параметра |
| Диапазон воспроизведения электрического напряжения, имитирующего выходные сигналы напряжения первичного преобразователя расходомера-счетчика электромагнитного ЭЛЕМЕР-РЭМ, мВ | 0…2 |
| Нормальные условия измерений | |
| температура окружающей среды (Тос), ºС | +15…+20 |
| относительная влажность, % | 30…80 |
| атмосферное давление, кПа | 84,0…106,7 |
Диапазон имитируемого объемного расхода для поверки электромагнитных расходомеров ЭЛЕМЕР-РЭМ
| Номинальный диаметр, DN, мм | Наименьший расход, Qнаим, м3/ч | Наибольший расход, Qнаиб, м3/ч |
| 15 | 0,033 | 6,5 |
| 20 | 0,06 | 12 |
| 25 | 0,09 | 18 |
| 32 | 0,15 | 30 |
| 40 | 0,23 | 46 |
| 50 | 0,36 | 72 |
| 65 | 0,60 | 120 |
| 80 | 0,90 | 182 |
| 100 | 1,40 | 284 |
| 125 | 2,15 | 443 |
| 150 | 3,25 | 650 |
| 200 | 5,75 | 1150 |
| 250 | 9,00 | 1800 |
| 300 | 12,60 | 2547 |
| 400 | 22,50 | 4528 |
Пределы допускаемой относительной погрешности
| Нижний предел воспроизведения расхода | Верхний предел воспроизведения расхода | Пределы допускаемой основной относительной погрешности воспроизводимой величины (в нормальных условиях при температуре (20±5) °С) | Пределы допускаемой относительной погрешности воспроизводимой величины (в пределах рабочих температур — 0…40 °С) |
| 0,1×Qнаиб | Qнаиб | ±0,06 % | ±0,12 % |
| 0,02×Qнаиб | 0,1×Qнаиб | ±0,30 % | ±0,60 % |
Условия эксплуатации и показатели надежности имитатора ИПУ-01
| Наименование характеристики | Значение |
| Параметры электрического питания, напряжение питания постоянного тока, В | |
| от встроенного блока аккумуляторов | 4,8…6,0 |
| сетевого блока питания (адаптера) | 12 |
| Потребляемая мощность, Вт, не более | 6 |
| Габаритные размеры д×ш×в, мм, не более | 109×35×217 |
| Масса, кг, не более | 1,1 |
| Условия эксплуатации ИПУ01 | |
| температура окружающей среды (Тос), °С | 0…+40 |
| относительная влажность при температуре +35 ºС, %, не более/td> | 95 |
| атмосферное давление, кПа | 84,0…106,7 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 6 |
Возможные ошибки при оформлении заказа на устройство для имитационной поверки ИПУ01 Элемер (имитатор)
При заказе устройства для имитационной поверки расходомеров РЭМ ИПУ01 Элемер (имитатора) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: симулятор, устройство симуляции, имитирующий прибор устройство верификации, эталон, образец, пример, девайс, индикатор, многоканальный э/м водосчетчик электромагнитный счетчик с импульсным выходом, счетчик воды, водосчетчик, индуктивный электро-магнитный измеритель расхода потока, индуктивный расходометр, литромер, датчик потока, преобразователь расхода, флоуметр, флуометр, индикатор, сенсор, детектор-геолинк, контроллер-регистратор, датчик-регометр, регулятор, измеритель, анализатор, прибор контроля и и прочие ошибки в названии прибора..
— неправильные обозначения модели: ИПУ01, ИПУ-1, ИПУ-10, ИПУ1, ЕПУ-О1, ЭПУ-О1, ИП-01, И-ПУ и т.п..
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: IPU-01 simulation and verification device, simulator IPU-01, device for simulation verification of flowmeters IPU-01 Elemer, imitacionno-poverochnoe ustrojstvo-ipu-01-imitator, BGE-01 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на поверочно-имитационный прибор ИПУ01, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на имитационно-поверочное устройство ИПУ-01 (имитатор):
см. Карта заказа ИПУ-01 устройство имитационно-поверочное (скачать опросный лист Форма заказа имитатора ИПУ-01 (устройства имитационно-поверочного)).
см. Технические характеристики ИПУ-01 устройство имитационно-поверочное (Тех.описание).
см. Руководство по эксплуатации ИПУ-01 имитатор.
см. Методика поверки ИПУ-01 имитатор для поверки э/м расходомеров-счетчиков Элемер-РЭМ.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) имитатора, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
