Ниже приведены два сравнительных примера спецификаций по диспетчеризации теплосчетчиков многоквартирного жилого дома по проводной схеме с использованием интерфейсов M-Bus и RS485:
1. Коммерческое предложение с M-bus
Объект — многоквартирный жилой дом на 53 теплосчетчика ультразвуковых ТСУ-Ду20:
1 подъезд 10 этажей, 1-й этаж нежилые помещения, с 2 по 9 этажи по 6 квартир, по 2 счетчика воды в квартире, на 10 этаже 6 квартир, по 2 счетчика воды в квартире
| Тип | Кол-во | Цена за единицу, руб. | Сумма,руб. |
| Преобразователь Ethernet | 1 | 9 350,00 | 9 350,00 |
| Источник питания ИП | 1 | 3 630,00 | 3 630,00 |
| Конвертер Mbus / RS485 | 1 | 7 160,00 | 7 160,00 |
| Итого: | 20 140,00 | ||
| В том числе НДС 20% | 4 028,0 | ||
| Лицензия на теплосчетчик | 53 | 275,00 | 14 575,00 |
| Программный комплекс «Пульсар» | 1 | 19 140,00 | 19 140,00 |
| Системный блок* (при необходимости) | 1 | 71 720,00 | 71 720,00 |
| Итого: | 105 435,00 | ||
| Теплосчетчик ультразвуковой ТСУ-Ду20 (комплект) интерфейс Mbus | 53 | 5 380,00 | 285 087,00 |
| Итого: | 285 087,00 | ||
| В том числе НДС 20% | 57 017,4 | ||
Итого сумма по КП с ПК: 410 662,00 руб.
* — Системный блок (компьютер-ПК) поставляется по требованию заказчика.

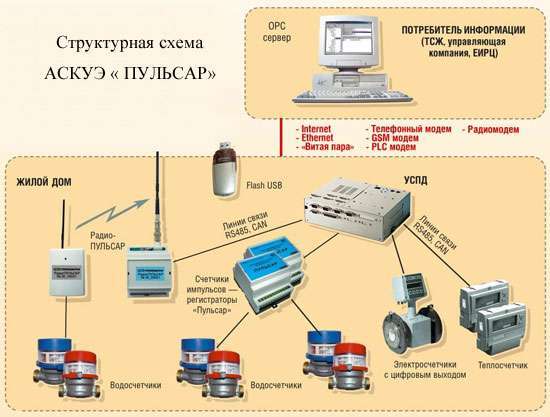

Диспетчеризация на основе Mbus
2. Коммерческое предложение с RS485 по объекту
Объект — многоквартирный жилой дом на 53 теплосчетчика ультразвуковых ТСУ-Ду20:
многоквартирный жилой дом, 1 подъезд 10 этажей, 1-й этаж нежилые помещения, с 2 по 9 этажи по 6 квартир, по 2 счетчика воды в квартире, на 10 этаже 6 квартир, по 2 счетчика воды в квартире.
| Тип | Кол-во | Цена за единицу, руб. | Сумма, руб. |
| Преобразователь Ethernet | 2 | 9 350,00 | 18 700,00 |
| Источник питания ИП | 2 | 3 360,00 | 7 260,00 |
| Итого: | 25 960,00 | ||
| В том числе НДС 20% | 5 192,00 | ||
| Лицензия на теплосчетчик | 53 | 275,00 | 14 575,00 |
| Программный комплекс «Пульсар» | 1 | 19 140,00 | 19 140,00 |
| Системный блок* (при необходимости) | 1 | 71 720,00 | 71 720,00 |
| Итого: | 105 435,00 | ||
| Теплосчетчик ультразвуковой ТСУ-Ду20 (комплект) интерфейс RS485 и 2 импульсных входа | 53 | 5990 | 320 067,00 |
| Итого: | 320 067,00 | ||
| В том числе НДС 20% | 64013,40 |
Итого сумма по КП с ПК: 451 462,00 руб.
* — Системный блок (компьютер-ПК) поставляется по требованию заказчика.
Диспетчеризация на основе RS485
Дополнительная информация о интерфейсах и протоколах
1. Отличие M-Bus от ModBas
Интерфейс M-Bus (Meter-Bus) — стандарт физического уровня для полевой шины на основе асинхронного интерфейса. Также под этим названием понимают коммуникационный протокол, используемый для связи устройств по этой шине. Интерфейс M-bus преимущественно применяется для приборов учета электрической энергии (электросчётчики), тепловой энергии (теплосчётчики), расходомеров воды и газа.
Протокол Modbus — открытый коммуникационный протокол, основанный на архитектуре ведущий-ведомый (master-slave). Широко применяется в промышленности для организации связи между электронными устройствами. Может использоваться для передачи данных через последовательные линии связи интерфейсы RS-485, RS-422, RS-232, и сети TCP/IP (Modbus TCP). Также существуют нестандартные реализации, использующие UDP.
Не следует путать «MODBUS» и «MODBUS Plus». MODBUS Plus — приприетарный протокол принадлежащий Schneider Electric. Физический уровень уникальный, похож на Ethernet 10BASE-T, полудуплекс по одной витой паре, скорость 1 Мбит/с. Транспортный протокол — HDLC, поверх которого специфицировано расширение для передачи MODBUS PDU.
2. Отличие интерфейсов RS485/RS422 от RS232 и USB
а) Интерфейс RS-485
Интерфейс RS-485 (англ. Recommended Standard 485), EIA-485 (англ. Electronic Industries Alliance-485) — стандарт физического уровня для асинхронного интерфейса. Регламентирует электрические параметры полудуплексной многоточечной дифференциальной линии связи типа «общая шина».
Стандарт RS-485 приобрел большую популярность и стал основой для создания целого семейства промышленных сетей, широко используемых в промышленной автоматизации.
В стандарте RS-485 для передачи и приёма данных используется одна витая пара проводов, иногда сопровождаемая экранирующей оплеткой или общим проводом.
Передача данных в RS485 осуществляется с помощью дифференциальных сигналов. Разница напряжений между проводниками одной полярности означает логическую единицу, разница другой полярности — ноль.
Так как интерфейсы RS485/422 реализованы на дифференциальных линиях связи, их помехозащищённость очень хорошая. Обычно применяется кабельное хозяйство с волновым сопротивлением 120 Ом. На концах линий обязательно ставятся согласующие резисторы. Линии RS485 могут быть длиной до 1 километра.
Интерфейс RS422 является «облегчённой» версией RS485. У него снижены выходные токи передатчиков и следовательно меньше нагрузочная способность. Для улучшения этих параметров применяются повторители данных.
Интерфейс RS485 реализуют магистральный принцип обмена данными. В нём может быть адресовано до 63 портов. Строго говоря, RS422 – радиальный интерфейс, но многие производители оборудования дополняют его возможностью магистрального подключения и частичной совместимостью с RS485 (со сниженными параметрами по нагрузочной способности).
б) Интерфейс RS232
Интерфейс RS232 построен на униполярных линиях передачи данных. Поэтому его производительность и максимальная длина кабеля невелики. RS232 применяется для подключения периферийного оборудования к управляющим компьютерам. RS232 является радиальным интерфейсом, поэтому понятие адреса в нём отсутствует. Эти факторы способствуют повышению эффективности работы интерфейса в системах сбора данных и с периферийным оборудованием.
в) Интерфейс USB
USB (ю-эс-би, англ. Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс для подключения периферийных устройств к вычислительной технике. Интерфейс USB получил широчайшее распространение и фактически стал основным интерфейсом подключения периферии к бытовой цифровой технике.
Интерфейс USB позволяет не только обмениваться данными, но и обеспечивать электропитание периферийного устройства. Сетевая архитектура позволяет подключать большое количество периферии даже к устройству с одним разъёмом USB.
