Регулятор температуры прямого действия РТМ-М, Ду 20…65мм, предназначен для автоматического поддержания температуры масла в напорном коллекторе маслосистем холодильной установки путем изменения расхода охлаждающей воды. Регулятор РТМ-М выпускается в общепромышленном, экспортном и тропическом исполнениях.
Стоимость регулятора температуры РТМ-М зависит от типоразмера, длины соединительного капилляра, общего объема заказа и других ценообразующих факторов (см. также форму заказа регулятора РТМ-М, как выбрать, заказать, купить РТ-М-М).
Цена регулятора температуры РТМ-М высылается по запросу.
Конкретные условия и цены, срок изготовления/поставки (наличие на складе) регуляторов температуры РТ-М-М, как заказать, купить, уточняйте у менеджеров.
Технические характеристики регулятора температуры прямого действия РТМ-М (РТ-М-М)
Регулятор температуры прямого действия РТМ-М состоит из термосистемы и регулирующего устройства. Термосистема состоит из термобаллона, сильфона перестановки и соединительного капилляра. Длина капилляра — 2,5 или 4 м. Внутренняя герметичная полость термосистемы заполнена ксилолом.
Принцип работы регулятора температуры РТМ-М: изменение температуры регулируемой среды воспринимается термобаллоном терморегулятора. При этом заполняющая его жидкость, изменяя свой объем, вызывает перемещение штока перестановки и вместе с ним управляющего клапана. Открытие клапана изменяет величину давления рабочей жидкости в наддисковой части камеры и перепад давления рабочей жидкости на нижней и верхней плоскостях диска. Диск, перемещаясь в камере, изменяет проходное сечение регулирующего устройства.
Основные технические параметры регулятора температуры РТМ-М
Регулируемая среда: масла ХА-30; ХФ-22-24; ХФ-22С-16; ХФ-12-16; ХМ-35; турбинное масло 30 и 46; масло ХМ-35 в смеси с хладонами (хладагентами) 12 и 22 при концентрации хладона от 0 до 100%.
Диаметр условного прохода (Ду): 20; 25; 32; 40; 50; 65 мм.
Пропускная способность (соответственно Ду): 2,5; 6; 10; 16; 25; 40 м3/ч.
Условное давление: 3,2 МПа.
Пределы настройки: от 25 до 45°С.
Зона пропорциональности: 10°С.
Зона нечувствительности: 2,5°С.
Температура регулируемой среды: от 0 до +55°С.
Регулирующая среда: вода, в том числе морская, с температурой от −2 до +40°С и давлением до 8,4 МПа.
Температура настройки: устанавливается вручную путем вращения винта настройки.
Габариты: ø162×140 мм.
Вес регулятора: от 5 до 18,5 кг (в зависимости от диаметра условного прохода).
Габаритные и монтажно-присоединительные размеры регулятора температуры РТМ-М
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад).

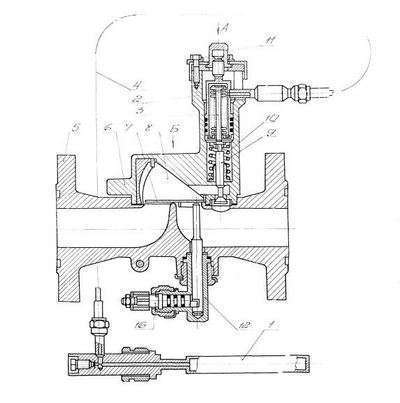

Габаритный чертеж регулятора температуры РТМ-М
Габаритные размеры терморегулятора РТ-М-М
Эксплуатационные ограничения и рекомендации по монтажу регуляторов РТ-М-М
Регуляторы температуры РТМ-М должны устанавливаться на горизонтальных участках трубопроводов в местах, доступных для осмотра и поднастройки регулируемой температуры.
Трубопровод, на который устанавливается регулятор должен быть очищен от грязи и посторонних предметов. На трубопроводе регулятор устанавливается по стрелке на верхней крышке, указующей направление движения регулирующей среды..
Регулятор крепится за фланцы четырьмя болтами с каждой стороны. (Для регулятора Ду65 по 8 болтов с каждой стороны).Между фланцами корпуса регулятора и фланцами трубопровода ставятся паронитовые прокладки толщиной 1 мм. Присоединительные размеры фланцев по ГОСТ 12815-80.
C целью исключения принудительного натяга трубопровода зазор между фланцами корпуса регулятора и фланцами трубопровода не должны превышать 1 мм.
Термобаллон регулятора устанавливается в месте, где необходимо поддерживать температуру объекта. Термобаллон должен полностью омываться
регулируемой средой. Крепление его осуществляется с помощью гайки, под которую ставится прокладка из состава одиночного комплекта ЗИП.
Регулируемый объект должен быть оборудован прибором, обеспечивающим контроль температуры регулируемой среды (масла).
Форма записи обозначения при заказе регулятора температуры РТМ-М
При оформлении заказа на регулятор температуры прямого действия РТМ-М (РТ-М-М — другой вариант написания условного обозначения терморегулятора) нужно указать типоразмер прибора — его Ду и длину L соединительного капилляра (2500 или 4000мм).
Структура записи условного обозначения регулятора температуры РТ-М-М выглядит следующим образом:
РТ-М-М-Ду-К1(К2), где:
Ду — значение диаметра условного прохода, мм,
К1 или К2 — длина L соединительного капилляра 2500 или 4000 мм соответственно.
Примеры записи условного обозначения при заказе регулятора температуры РТМ-М:
РТ-М-М-50К1,
РТ-М-М-32К2,
и т.д. и т.п.
Возможные ошибки при оформлении заказа на терморегулятор РТ-М-М (PTM-M)
При заказе терморегуляторов РТ-М-М (регуляторов температуры прямого действия PTM-M) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: запорный клапан, сигнализатор температуры, индикатор, детектор, измерительный преобразователь, регулирующее устройство для кораблей (судов), термостат, измеритель, регистратор, термореле, термодатчик, термосигнализатор, термоналадчик и т.п.
— неправильные обозначения модели и орфографические ошибки: РТМ-2500, РТМ-4000, PTM-M (полностью латиницей) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: temperature regulator RTM-M, temperature controller RT-M-M, rtm-m regulyator temperatury pryamogo dejstviya, HNV-V, HN-V-V (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на контроллеры температуры РТ-М-М (из наличия и под заказ), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на регуляторы температуры прямого действия РТМ-М:
см. Карта заказа регулятора температуры прямого действия РТМ-М (скачать опросный лист).
см. Технические характеристики регулятора температуры прямого действия РТМ-М (Тех.описание).
см. Руководство по эксплуатации регулятора температуры прямого действия РТМ-М (терморегулятора).
см. Методика поверки регулятора температуры прямого действия РТМ-М.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) РТ, технический паспорт РТ, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
