Регулятор расхода тепловой энергии РРТЭ (терморегулятор) предназначен для:
— автоматического поддержания требуемой температуры горячей воды в контуре горячего водоснабжения здания;
— автоматического поддержания температуры теплоносителя в контуре отопления здания, необходимой и достаточной для ощущения комфорта в отапливаемых помещениях.
Применение регуляторов РРТЭ обеспечивает создание комфортных условий в отапливаемых помещениях и позволяет экономить в среднем по году до 25% расходов на оплату тепловой энергии.
Регулятор расхода тепловой энергии РРТЭ позволяет:
— отображать текущие значения, параметры, сигналы о неполадке, рабочие режимы;
— задавать недельную программу отопления с тремя периодами переключения в день;
— автоматически переключать режимы «зима/лето»;
— задавать отдельные программы для праздничных дней (до 30 периодов в год);
— измерять и регистрировать температуру в отапливаемом помещении;
— предотвращать снижение температуры обратного теплоносителя ниже требуемой;
— использовать любые промышленные датчики температуры.
Стоимость регулятора расхода тепловой энергии РРТЭ зависит от исполнения (модификации), общего объема заказа, потребности в дополнительном оборудовании (комплектующих) и других ценообразующих факторов (см. также форму заказа РРТЭ).
Цена регулятора расхода РРТЭ высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе регуляторов РРТЭ (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики регулятора расхода тепловой энергии РРТЭ (терморегулятора)

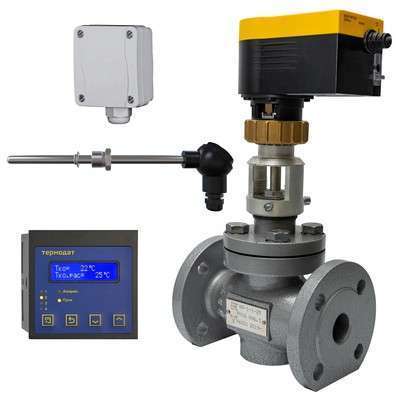

Регуляторы расхода РРТЭ состоят из клапанов регулирующих КР-1, микропроцессорного контроллера Термодат-35С5 и датчиков температуры.
| Параметр (характеристика) регулятора расхода тепловой энергии РРТЭ | Значение параметра (характеристики) |
| Количество входов (подключаемых датчиков температуры) | 5 |
| Назначение входов | Вход 1 –датчик температуры контура отопления |
| Вход 2-5 (назначаются оператором) – температура наружного воздуха; температура контура ГВС; температура обратки; температура теплоносителя, подаваемого с источника тепла; температура воздуха в помещении; аварийный датчик. | |
| Пределы измерения температуры (в зависимости от типа датчика), °С | от -200 до +500 |
| Класс точности | 0,25 |
| Время измерения по всем входам, не более, сек | 2,5 |
| Типы подключаемых датчиков температуры | Pt (α=0,00385°С-1), М (α=0,00428°С-1), |
| Ni (α=0,00617°С-1), Cu (W100=1,4260), | |
| П (α=0,00391°С-1) | |
| Сопротивление при 0°С: 50 Ом, 100 Ом или любое в диапазоне 10…150 Ом | |
| Количество выходов | 5 реле |
| Максимальный коммутируемый ток | 7 А, ~220 В (на активной нагрузке) |
| Тип индикатора | 4-х разрядный светодиодный |
| Режим работы аварийной сигнализации | Снижение температуры ниже заданного значения |
| Дисплей | Жидкокристаллический (ЖК) двухстрочный алфавитно-цифровой экран с подсветкой |
| Интерфейс | RS485, Modbus ASCII, Modbus RTU или RS232 |
| Объем архивной памяти | 2 МБ |
| Скорость обмена | 9600…115200 бит/сек |
| Просмотр архива | на ПК или на дисплее прибора |
| Сервисные функции | Контроль обрыва и короткого замыкания термосопротивления |
| Ограничение уровня доступа к параметрам настройки | |
| Цифровая фильтрация сигнала | |
| Номинальное напряжение питания | ~220 В, 50 Гц |
| Потребляемая мощность, не более | 10 Вт |
| Корпус | Металлический, для щитового монтажа |
| Габариты, мм | 96х96х95 |
| Тип датчика температуры | Назначение | Условное обозначение при заказе (код заказа) |
| Датчик температуры теплоносителя | Датчик температуры в контуре отопления | Т |
| Датчик температуры в контуре ГВС | ||
| Датчик температуры теплоносителя, поступающего от источника тепла | ||
| Датчик температуры обратки | ||
| Аварийный датчик | ||
| Датчик температуры воздуха | Датчик температуры наружного воздуха | В |
Форма записи обозначения при заказе регулятора РРТЭ
Чтобы заказать (купить) регулятор РРТЭ, нужно выслать соответствующую заявку по электронной почте или телефону отдела продаж, указанным в разделе сайта Контакты. При оформлении заявки на покупку необходимо придерживаться следующей формы записи обозначения терморегулятора при заказе:
Форма заказа регулятора расхода тепловой энергии РРТЭ
Примеры записи обозначения при заказе регулятора расхода тепловой энергии РРТЭ и их расшифровка :
1.Регулятор расхода тепловой энергии РРТЭ с датчиками контуров ГВС и отопления, датчиком температуры обратки, датчиком наружного воздуха, с клапанами регулирующими: для контура отопления — DN50/KN25, для контура ГВС — DN40/KN10: «РРТЭ-Т3-В1-50/25-40/10».
2.Регулятор расхода тепловой энергии РРТЭ с датчиком контура отопления, датчиком наружного воздуха, датчиком температуры в помещении, с клапаном регулирующим DN25/KN10: «РРТЭ-Т1-В2-25/10».
Возможные ошибки при оформлении заказа на терморегулятор РРТЭ-Т-В (регулятор температуры РР-ТЭ)
При заказе терморегуляторов РРТЭ-Т-.в (регуляторов температуры РР-ТЭ) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: сигнализатор температуры, индикатор, детектор, измерительный преобразователь, регулирующее устройство, термостат, измеритель, регистратор, термореле, термодатчик, термосигнализатор, термоналадчик и т.п.
— неправильные обозначения модели и орфографические ошибки: РРТЭ, РТЭ, РРТЕ, РР-ТЭ, РРТ и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: RRTE thermal energy flow regulator, temperature regulator, RRTE regulyator raskhoda teplovoy energii, termoregulyator, HHN» (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на регулятор температуры РР-ТЭ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на регулятор расхода тепловой энергии РРТЭ.
см. Карта заказа РРТЭ регулятор расхода тепловой энергии (скачать опросный лист).
см. Технические характеристики РРТЭ регулятор расхода тепловой энергии (Тех.описание).
см. Руководство по эксплуатации РРТЭ регулятор расхода тепловой энергии.
см. Методика поверки РРТЭ регулятор расхода тепловой энергии.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
