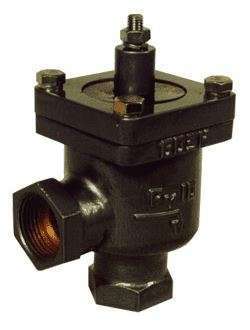

Регулятор температуры прямого действия РТЦГВ-20/25/32 предназначен для автоматического регулирования температуры в системах централизованного горячего водоснабжения отдельных зданий и обслуживающих комплексов зданий различного назначенияс количеством водопотребителей 1000 человек и более при числе установленных водоразборных приборов 550 и более.
Крышка и корпус регулятора температуры РТЦГВ-20/25/32 изготовлены из бронзы Бр О3Ц7С5Н1 ГОСТ 613-79. В качестве терморегулирующего элемента используется датчик температуры с твёрдым наполнителем типа ТДМ.
Гарантийный срок эксплуатации – 30 месяцев со дня ввода регуляторов в эксплуатацию, но не более 36 месяцев со дня отгрузки.
Стоимость регулятора температуры РТЦГВ зависит от Ду (Ду20, Ду25, Ду32), исполнения (обыкновенное, экспортное), комплекта поставки, общего объема заказа, потребности в дополнительном оборудовании (комплектующих) и других ценообразующих факторов (см. также форму и пример заказа РТЦГВ).
Цена регулятора температуры РТЦГВ-20/25/32 высылается по запросу.
Конкретные условия и цены, как заказать (купить) регулятор температуры РТЦГВ-20/25/32, а также наличие на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики регулятора температуры РТЦГВ-20/25/32
Конструктивно регулятор температуры РТЦГВ-20/25/32 состоит из узла клапана, корпуса, крышки, крепежа
Принцип действия регуляторов температуры РТЦГВ-20/25/32 основан на использовании эффекта изменения объема термочувствительного наполнителя датчика температуры при изменении температуры регулируемой среды (горячей воды в циркуляционном трубопроводе горячего водоснабжения).
Повышение температуры регулируемой среды вызывает увеличение объема термочувствительного наполнителя (воска). Шток датчика, упираясь в
неподвижный винт поз.9, вызывает перемещение узла клапана, что уменьшает проходное сечение регулятора.
При понижении температуры регулируемой среды объем термочувствительного наполнителя датчика уменьшается. Это вызывает перемещение под действием пружины узла клапана к исходному положению. При этом увеличивается проходное сечение регулятора.
Регуляторы РТЦГВ обеспечивают интенсивность циркуляции в отдельных стояках в зависимости от температуры среды в них, что способствует выравниванию температуры и стабилизации на заданном уровне.
Регуляторы РТЦГВ работоспособны при следующих условиях эксплуатации: температуре окружающего воздуха (Тос) от плюс 5 до плюс 50 °С, вибрации в диапазоне частот от 5 де 25 Гц с амплитудой смещения для частоты перехода 0,1 мм, относительной влажности окружающего воздуха до 80 % при температуре 35 °С.
| Параметр (характеристика) регулятора температуры РТЦГВ-20/25/32 | Значение параметра (характеристики) |
| Диаметр условного прохода, Ду, мм | 20; 25; 32 |
| Зона пропорциональности, °C, не более | 10 |
| Зона нечувствительности, °C, не более | 3 |
| Условное давление среды PN, МПа, не более | 1 |
| Регулируемая среда | водопроводная вода с температурой до +95 °C |
| Постоянная времени, с, не более | 100 |
| Допустимая температурная перегрузка, °C | 130 |
| Относительная протечка, %, не более от KN | 4 |
Исполнения регулятора температуры РТЦГВ
| Условное обозначение | Исполнение | Код ОКП 42 1883 | DN, мм | Значение фиксированной настройки, °С | KN, м3/ч | Номинальный ход клапана, мм | Масса, кг, не более |
| Регулятор РТЦГВ-20 | Обыкновенное | 0151 10 | 20 | 50, 60, 75 | 4 | 4 | 3 |
| Экспортное | 0152 09 | ||||||
| Регулятор РТЦГВ-25 | Обыкновенное | 0153 08 | 25 | 6 | 2,8 | ||
| Экспортное | 0154 07 | ||||||
| Регулятор РТЦГВ-32 | Обыкновенное | 0155 06 | 32 | 10 | 2,7 |
Габаритные и монтажно-присоединительные размеры регулятора температуры РТЦГВ-20,-25,-32
| Исполнение регулятора температуры | Размеры, мм | ||||
| С,max | L, max | H, max | D1 | S | |
| РТЦГВ-20 | 56 | 97 | 141 | G¾-B | 32 |
| РТЦГВ-25 | 60 | G1-B | 41 | ||
| РТЦГВ-32 | 143 | G1¼-B | 50 | ||
Трубопровод, предназначенный для монтажа регуляторов, должен иметь диаметр условного прохода, соответствующий диаметру регулятора.
Рабочее положение регуляторов – безразличное
Комплект поставки регулятора РТЦГВ
| Наименование | Кол. | Примечание |
| Регулятор температуры РТЦГВ | 1 шт. | Исполнение согласно заказу |
| Датчик температуры ТД6М | 1 шт. | По требованию заказчика за отдельную плату |
| Прокладка | 2 шт. | |
| Паспорт | 1 экз. | Обыкновенное исполнение |
| Техническое описание и инструкция по эксплуатации | 1 экз. | То же |
| Паспорт | 1 экз. | Экспортное исполнение |
| Техническое описание и инструкция по эксплуатации | 1 экз. | То же |
Форма записи условного обозначения при поставке регулятора температуры РТЦГВ-20/25/32
При заказе регулятора температуры РТЦГВ нужно указать Ду, значение фиксированной настройки температуры, исполнение, потребность в датчике ТД6М.
Пример записи условного обозначения при заказе регулятора температуры РТЦГВ:
Регулятор с диаметром условного прохода 32 мм, со значением фиксированной настройки 50 °С, с комплектом ЗИП:
«Регулятор температуры РТЦГВ-32-50, код 42 1883 0155 06 ТУ 25-7301.0022-87»
Возможные ошибки при оформлении заказа на терморегуляторы РТЦГВ20, РТЦГВ25, РТЦГВ32
При заказе терморегуляторов РТЦГВ20, РТЦГВ25, РТЦГВ32 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: запорный клапан, сигнализатор температуры, индикатор, детектор, измерительный преобразователь, регулирующее устройство для кораблей (судов), термостат, термометр, термопреобразователь, измеритель, термостат, термореле, термодатчик, термосигнализатор, термонадатчик, сенсор, индикатор, детектор, контроллер температуры, термоконтроллер, термоэнергоконтроллер, теплосчетчик, датчик преобразователь температуры и т.п.
— неправильные обозначения модели и орфографические ошибки: терморегулятор РТЦГВ20, РТЦГВ25, РТЦГВ32, РПТЦГВ, РТ-ЦГВ, РТЦ-ГВ, РТЦГ-В, РТЦВГ, РЦТВГ, РТСГВ, РТСКВ и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: RTCVG-20/25/32 temperature regulator, regulyator temperatury RTCVG-20/25/32, HNWDU-20, HNWDU-25, HNWDU-32 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на термо-регулятор РТСВГ-20…32 (из наличия и под заказ), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе в Москве).
Техническая документация на Регулятор температуры РТЦГВ-20/25/32:
см. Карта заказа Регулятор температуры РТЦГВ-20/25/32 (скачать опросный лист).
см. Технические характеристики Регулятор температуры РТЦГВ-20/25/32 (Тех.описание).
см. Руководство по эксплуатации Регулятор температуры РТЦГВ-20/25/32.
см. Методика поверки Регулятор температуры РТЦГВ-20/25/32.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) РТ, технический паспорт РТ, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
