Недистанционный регулятор температуры прямого действия РТПП (терморегулятор) предназначен для автоматического регулирования температуры в системах подготовки проб промышленных установок путём изменения расхода (дросселирования) рабочих сред.
Регуляторы температуры РТПП могут использоваться в качестве терморегулирующих клапанов в разных отраслях машиностроения.
Стоимость регулятора температуры РТПП зависит от общего объема заказа, потребности в дополнительном оборудовании (комплектующих) и других ценообразующих факторов.
Цена регулятора температуры РТПП высылается по запросу.
Конкретные условия и цены, как заказать (купить) регулятор температуры РТПП, а также наличие на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики регулятора температуры РТПП
Устройство и работа
Принцип действия регулятора температуры прямого действия РТПП основан на перемещении штока клапана регулятора вследствие изменения объёма заполнителя термобаллона пропорционально изменению температуры регулируемой среды.
При увеличении температуры до значений, превышающих температуру закрытого положения клапана (43 ± 2) °С компенсация изменения объёма заполнителя термобаллона осуществляется за счёт его перемещения в направлении, обратном движению клапана. При этом усилие, развиваемое термобаллоном, компенсируется деформацией пружины перегрузки.
При уменьшении регулируемой температуры, под действием пружины возврата, клапан РТПП возвращается в положение, обеспечивающее оптимальную температуру теплоносителя.
Регуляторы РТПП отрегулированы и настроены на заданную температуру фиксированной настройки на заводе-изготовителе и дополнительной регулировки не требует.
Включение регулятора температуры РТПП в работу осуществляется подачей регулируемой среды во входной патрубок регулятора.
Качество регулирования контролируется по термометрам, установленным на трубопроводе до и после регулятора.
Регулятор РТПП работает в автоматическом режиме и постоянного присутствия обслуживающего персонала не требует
Основные параметры регулятора температуры РТПП (терморегулятора)
| Параметр (характеристика) регулятора температуры РТПП | Значение параметра (характеристики) |
| Диаметр условного прохода, Ду, мм | 6 |
| Условная пропускная способность, Кv, л/ч | 686 ± 68 |
| Условное давление, Ру, МПа | 0,6 |
| Значение фиксированной настройки, °С | 38 ± 2 |
| Зона пропорциональности, °С, не более | 5 |
| Зона нечувствительности, °С, не более | 1 |
| Постоянная времени, с, не более | 60 |
| Максимальная температура регулируемой среды (Тис), °С, не более | 70 |
| Относительная нерегулируемая протечка, л/мин, не более | 5×10-4 |
| Примененные конструкционные материалы | |
| — корпус | сталь 12Х18Н10Т |
| — уплотнения | фторопласт |
| Условия эксплуатации и показатели надежности регулятора РТПП: | |
| — климатическое исполнение (ГОСТ 12997) | В4 |
| — температура окружающей среды (Тос), °С | от +5 до +50 |
| — относительная влажность воздуха при температуре +35 °С и более низких температурах без конденсации влаги, % | 80 |
| Масса, кг, не более | 0,75 |
| Средняя наработка на отказ, ч, не менее | 67000 |
| Средний срок службы, лет, не менее | 10 |

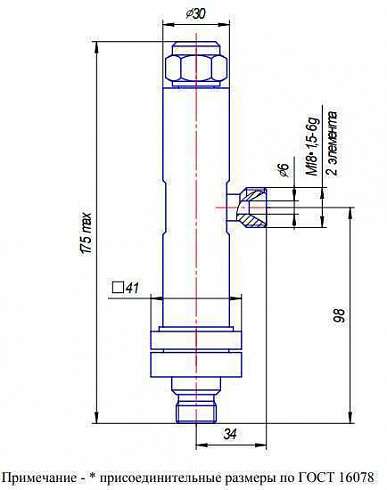

Габаритные и монтажно-присоединительные размеры регулятора температуры РТПП
Комплект поставки регулятора РТПП
| Наименование | Кол-во, шт. |
| Регулятор температуры РТПП | 1 |
| Руководство по эксплуатации | 1 |
| Соединение по ГОСТ 16078: * | |
| — ниппель приварной | 2 |
| — гайка накидная | 2 |
Возможные ошибки при оформлении заказа на терморегулятор РТПП (клапан терморегулирующий)
При заказе терморегулятора РТПП (клапана терморегулирующего) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: запорный клапан, терморегулирующий клапан, регулировочный клапан кран, сигнализатор температуры, индикатор, детектор, измерительный преобразователь, регулирующее устройство для кораблей (судов), термостат, термометр, термопреобразователь, измеритель, термостат, термореле, термодатчик, термосигнализатор, термонадатчик, сенсор, индикатор, детектор, контроллер температуры, термоконтроллер, термоэнергоконтроллер, теплосчетчик, датчик преобразователь температуры и т.п.
— неправильные обозначения модели и орфографические ошибки: терморегулятор РТП-П, РТ-ПП, РТБ, РТПБ, РПТП, РППТ, ТРПП, ТР-ПП, ПТПП и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: RTPP temperature regulator, regulyator temperatury RTPP, HNGG (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на термо-регулятор РТП-П (из наличия и под заказ), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе в Москве).
Техническая документация на Регулятор температуры РТПП:
см. Карта заказа Регулятор температуры РТПП (скачать опросный лист).
см. Технические характеристики Регулятор температуры РТПП (Тех.описание).
см. Руководство по эксплуатации Регулятор температуры РТПП.
см. Методика поверки Регулятор температуры РТПП.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) регулятора температуры РТ, технический паспорт РТ, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
,
